微處理器電源監控芯片SGM803及其應用

意值，所以會有一個復位電流流向vcc的電流（leakage current），sgm803的漏電流很小，最大只有1μa。 為了確保sgm803的復位管腳在vcc低于1.0v時的狀態可知，建議在復位管腳和gnd之間連接一個100kω左右的下拉電阻（見圖4）。 圖4 vcc低于1.0v時的有效復位 因?yàn)閟gm803提供漏極開路復位輸出，所以sgm803可與μp/μc的雙向復位管腳相連，通過在sgm803的復位輸出和μp/μc的雙向復位管腳之間串聯一個4.7kω的電阻來實現。如mc68hc05系列微控制器，其復位引腳是一個雙向端口，在它的復位引腳上施加一個足夠?qū)挼牡碗娖矫}沖電壓，即可使mc68hc05復位。當mc68hc05復位后，它同時又可通過軟件控制該端口變成低電平，以便使系統中的其他外部設備復位，具體電路如圖5所示。 圖5 雙向復位管腳的連接 一般應用中，通常將sgm803的漏極開路輸出上拉到被監測的電源電壓，即sgm803的電源端vcc。在某些應用中，也需要將sgm803的漏極開路輸出上拉到另外一路電源上，以實現電平轉換的目的，如圖6所示。需要注意的是，sgm8

新型電壓監控芯片TPS383X的特性與應用

功耗，將tms320vc33設計成由兩組電源供電，vdd（l）=1.8v給cpu核供電；而vdd（h）=3.3v供給存儲器等需要較高電壓的器件，從而降低整個系統的功耗。當1.8v電源電壓發生故障時，tps3838e18產生有效復位信號，并通過tps38386k33的手動復位輸入引腳產生復位信號，使tms320vc33復位；當3.3v電源電壓發生故障或手動復位按鍵s按下時，tps38386k33產生復位信號，使tms320vc33復位。 4.具有雙向復位端口的微控制器系統 一些微控制器，如mc68hc05系列微控制器，其復位引腳是一個雙向端口，在它的復位引腳上施加一個足夠?qū)挼牡碗娖矫}沖電壓，即可使mc68hc05復位。當mc68hc05復位后，它同時又可通過軟件控制該端口變成低電平，以便使系統中的其他外部設備復位。為了實現這種功能，可在tps383x的復位輸出引腳上接1個上拉電阻，具體電路如圖6所示。 5.監控正、負電源的系統 在包含模擬電路的系統中，有些模擬器件需要用到正、負兩種電源，如運算放大器。這時需要對系統中的正、負電源電壓進行監控。通過合理的器件組合，利用tps383x的手動

80C51復位標志位的設置與應用研究

引言 設置復位標志位便于區分不同原因引發的復位，作為一種新技術被越來越多的新型單片機所采納。例如philips公司的p87lpc700和 p89lpc900系列、freescale公司（原motorola半導體部）的mc68hc05系列和mc68hc08系列、sunplus公司的 spmc65系列、microchip公司的pic系列等，內部都設計了專門用于記錄各種復位標志的狀態寄存器。 mc68hc08系列有一個復位狀態寄存器，負責記錄6種復位標志位：上電復位、引腳復位、看門狗復位、非法指令復位、非法地址復位和欠壓復位。spmc65系列有一個系統控制寄存器，負責記錄5種復位標志位：上電復位、外部復位、看門狗復位、非法地址復位和欠壓復位。51兼容的p89lpc900系列有一個復位源寄存器，負責記錄6種復位標志位：欠壓復位、上電復位、外部復位、看門狗復位、軟件復位和uart收到間隔字符復位（主要作為進入isp監控程序的途徑之一）。就連初學者很常用的 at89s51/52和p89c52x2，也在其電源控制寄存器pcon中增設了一個上電標志位pof。 1 復位標志位的設置方法 傳統的80

芯片引腳及主要特性MC68HC05B6,8位微控制器(帶A/D)

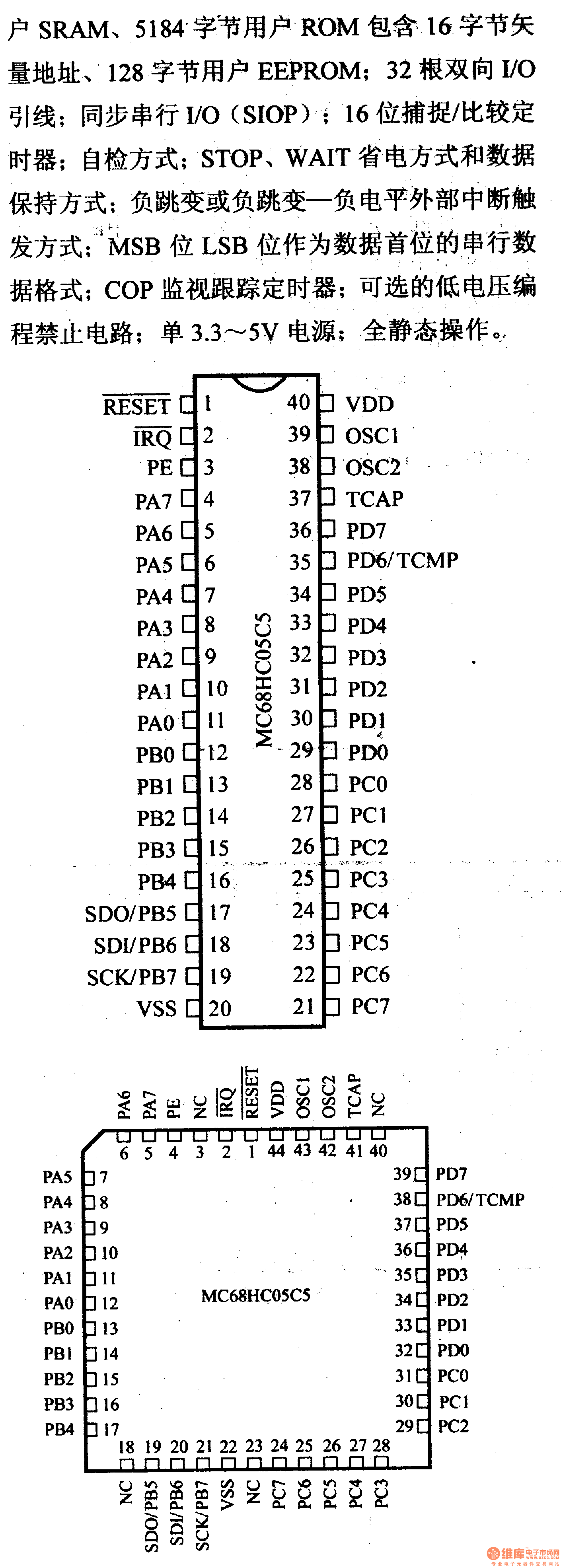

芯片引腳及主要特性MC68HC05C5,8位微控制器

芯片引腳及主要特性MC68HC05J1等,8位微控制器

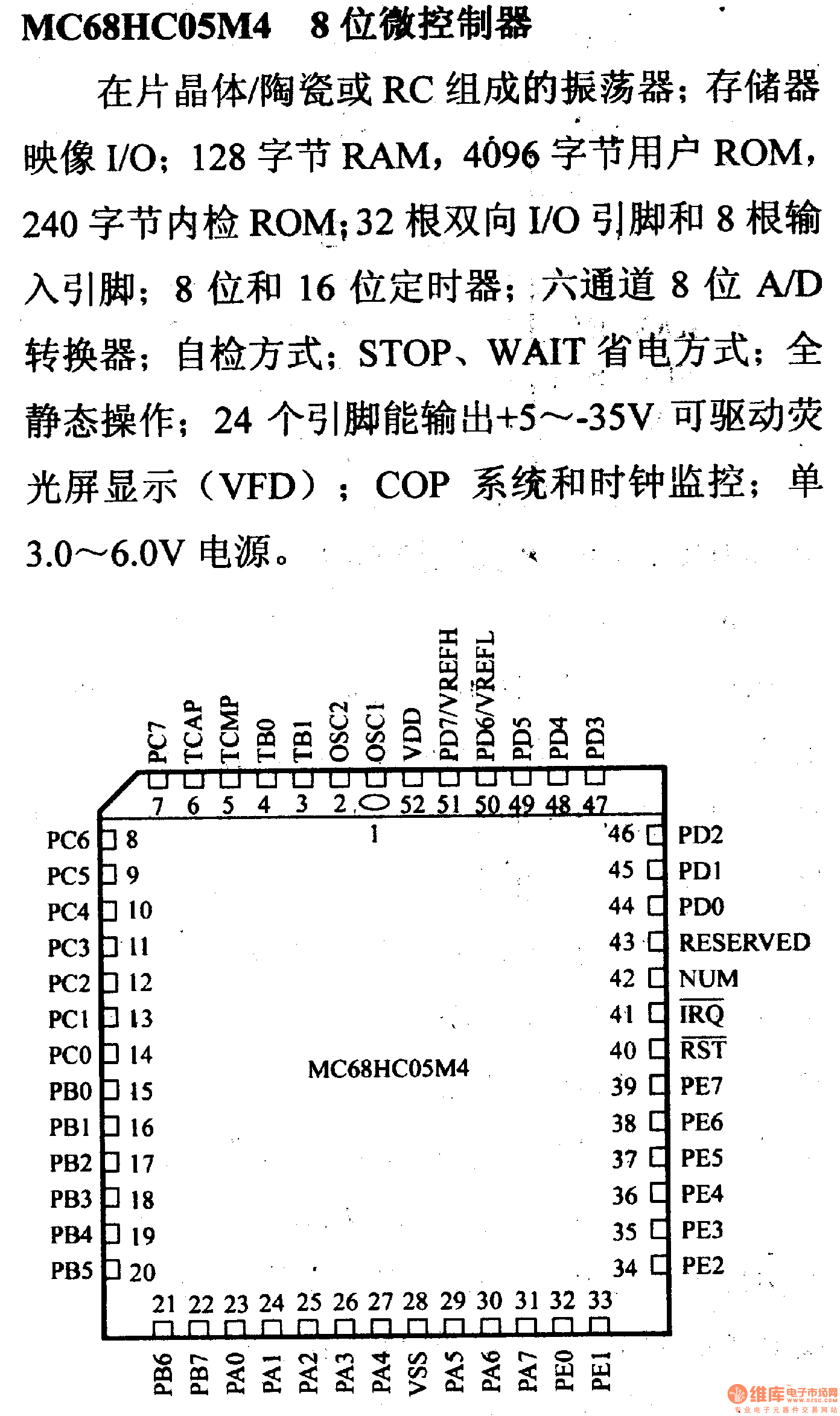

芯片引腳及主要特性MC68HC05M4等,8位微控制器

  來源:

芯片引腳及主要特性MC68HC05P9,8位微控制器(帶A/D)

  來源:

MPX5100 LCD壓力計電路原理圖

本電路由一個mpx5100集成壓力傳感器和mc68hc05單片機及l(fā)cd顯示器構成。傳壓器和單片機之間用一條單線連接。mpx5100具有一個內部放大器，輸出的0.5~4.5v信號直接輸入到mc68hc05單片機的a/d口pd5。壓力計的滿度量程是用j1和j2切換進行調節。 來源:陰雨

由MAX7219串行接口8位LED顯示驅動集成電路與68HC05單片機構成的接口電路圖

相關元件pdf下載：mc68hc05 max7219 由max7219串行接口8位led顯示驅動集成電路與68hc05單片機構成的接口電路圖 初始化 通電后7219進入關斷方式，至少經過250肚s才退出。因此必須對它們進行必要的初始化后才能正常工作。包括退出關斷方式、指定譯碼方式和被譯碼的數位、設定亮度和掃描限等?？紤]到程序可能在熱啟動運行，因此在初始化程序開始也可先進入關斷方式，即完成如下操作： ·寫入o000h，關斷7219 ·延時至少250µs ·寫入0001h，退出關斷方式 ·寫入091fh，數位0～4為譯碼方式 ·寫入0aofh，置為最亮狀態 ·寫入0805h，設掃描限為數位0～5顯示 ·寫入0f01h，進測試方式，各段全顯示 ·延時5s ·寫入0f00h，退出測試，進入正常方式 顯示驅動程序

由集成硅壓力傳感器MPX4100A構成的管道壓力監測電路

相關元件pdf下載：mpx4100a mpx4100a的典型應用電路如圖所示，mpx4100a用來監測管道壓力。它采用+5v電源供電，c1和c2為電源退耦電容。c3為輸出端的消噪電容。集成硅壓力傳感器的輸出電壓首先通過a／d轉換器轉換成數字量，再送至微處理器(μp)計算出被測壓力值。為了簡化電路，還可采用帶a／d轉換器的單片機，例如motorola公司生產mc68hc05型單片機。
