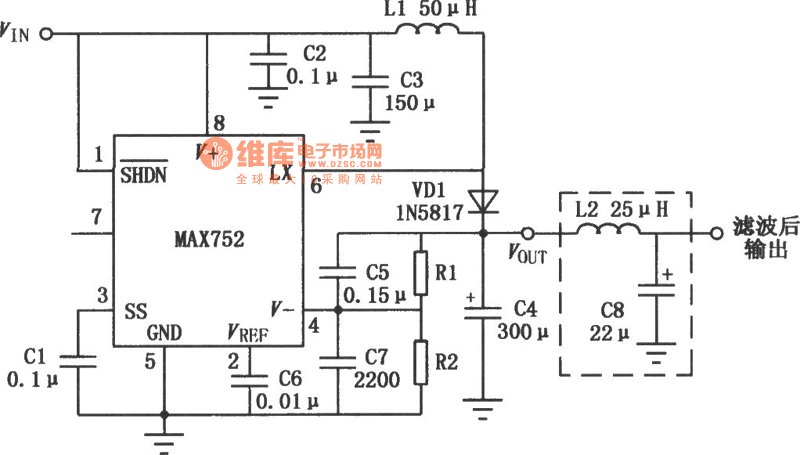

MAX752升壓開關型DC-DC變換器的典型應用電路

MAX752應用電路圖

　　MAX752的應用電路如圖所示。圖中的C2必須靠近芯片，這樣可以抑制由于負載瞬變而引起的高壓。

MAX752的功能簡介

max752是開關型升壓dc/dc變換器，輸入電壓最低值為1.8v,輸出電壓為2.7~15.75v,最大輸出電流可達200ma;滿載時變換效率為85%~95%,空載時耗電2ma.可逐個周期地限制過電流，并有外部短路保護及可編程軟啟動功能。圖3-163是max752的管腳配置和內部結構框圖。管腳功能如下：1腳，關斷控制，低電平有效，正常工作時接v+,接低電平時，fet管無輸出；2腳參考電壓輸出+1.23v,可向外部負載提供100ua的電流；3腳ss,軟啟動，在ss與gnd之間接入的電容提供軟啟動；4腳cc,補償電容輸入端；5腳gnd接地；6腳lx,內部n溝道功放場效應的漏極；7腳懸空；8腳，電源電壓輸入端。 來源:qick

MAX752應用電路圖

max752的應用電路如圖所示。圖中的c2必須靠近芯片，這樣可以抑制由于負載瞬變而引起的高壓。 max752應用電路 來源:university

MAX752升壓開關型DC-DC變換器的典型應用電路圖

max752升壓開關型dc-dc變換器的典型應用電路圖如圖所示 歡迎轉載,信息來自維庫電子市場網（www.udpf.com.cn） 來源:與你同行

MAX714系列的應用電路

圖3-137為max752的應用電路，為提高變換器的效率，vd1必需選用肖特基二極管（肖特基二極管是以其發明人肖特基博士（schottky）命名的，sbd是肖特基勢壘二極管（schottkybarrierdiode,縮寫成sbd）的簡稱。sbd不是利用p型半導體與n型半導體接觸形成pn結原理制作的，而是利用金屬與半導體接觸形成的金屬-半導體結原理制作的。因此，sbd也稱為金屬-半導體（接觸）二極管或表面勢壘二極管，它是一種熱載流子二極管。），l1要求選用直流電阻?。ú淮笥?.2歐姆）的電感，c4要求選用等效串聯電阻低（小于0.25歐姆）的濾波電容。 來源:lili

MAX752的應用電路圖及原理

圖為max752的應用電路圖，vd1用肖特基二極管可以提高變換器的效率。l1用直流電阻的電感，但r必須大于0.2ω，c4要求用串聯電阻低的濾波器，但要小于0.25ω。 來源:qick
