基于32位單片機MC68HC376的高可靠性系統設計

耗低，具備低功率休眠功能。 (6) 支持高級語言和背景調試。 系統擴展的基本結構 mc68hc376 內部集成度較高，因而其所需的外圍擴展工作較少。基本結構包括外部flash rom、ram、模擬量輸入通道、數字量輸入通道、鍵盤、液晶顯示、rs-232電平轉換器max232和can控制器can250等，其結構框圖如圖1所示。本文重點討論系統的可靠性設計。 2 系統的可靠性設計 2.1 微處理器硬件監控電路 本文采用監控器max705芯片構成外部監控電路，電路外部接線如圖2所示。該電路具有看門狗定時器、自動和手動復位功能，以及電壓門限監測功能。 由于在系統上電、掉電以及供電電壓不足時， cpu 和總線邏輯狀態不確定，因此應該將微控制器維持在復位的狀態，以避免控制錯誤。對于max705，復位門限電壓為4.65v，故當vcc低于4.65v時，系統保持在復位狀態。同時，將vcc與pfi引腳相連，當vcc低于1.25v時，由pfo引腳輸出示警信號，若較長時間處于電源示警狀態，則可能出現電源故障，應該加以處理。

基于32位單片機的高可靠性系統設計

(5) 功耗低，具備低功率休眠功能。 (6) 支持高級語言和背景調試。 系統擴展的基本結構 mc68hc376 內部集成度較高，因而其所需的外圍擴展工作較少?；窘Y(jié)構包括外部flash rom、ram、模擬量輸入通道、數字量輸入通道、鍵盤、液晶顯示、rs-232電平轉換器max232和can 控制器can250等，其結構框圖如圖1 所示。本文重點討論系統的可靠性設計。 2 系統的可靠性設計 微處理器硬件監控電路 本文采用監控器max705 芯片構成外部監控電路，電路外部接線如圖2 所示。該電路具有看門狗定時器、自動和手動復位功能，以及電壓門限監測功能。 由于在系統上電、掉電以及供電電壓不足時， cpu 和總線邏輯狀態不確定，因此應該將微控制器維持在復位的狀態，以避免控制錯誤。對于max705，復位門限電壓為4.65v，故當vcc低于4.65v時，系統保持在復位狀態。同時，將vcc 與pfi 引腳相連，當vcc低于1.25v時，由pfo 引腳輸出示警信號，若較長時間處于電源示警狀態，則可能出現電源故障，應該加以處理。當系統正常運行

MAX705CPA 低成本微處理器監控電路

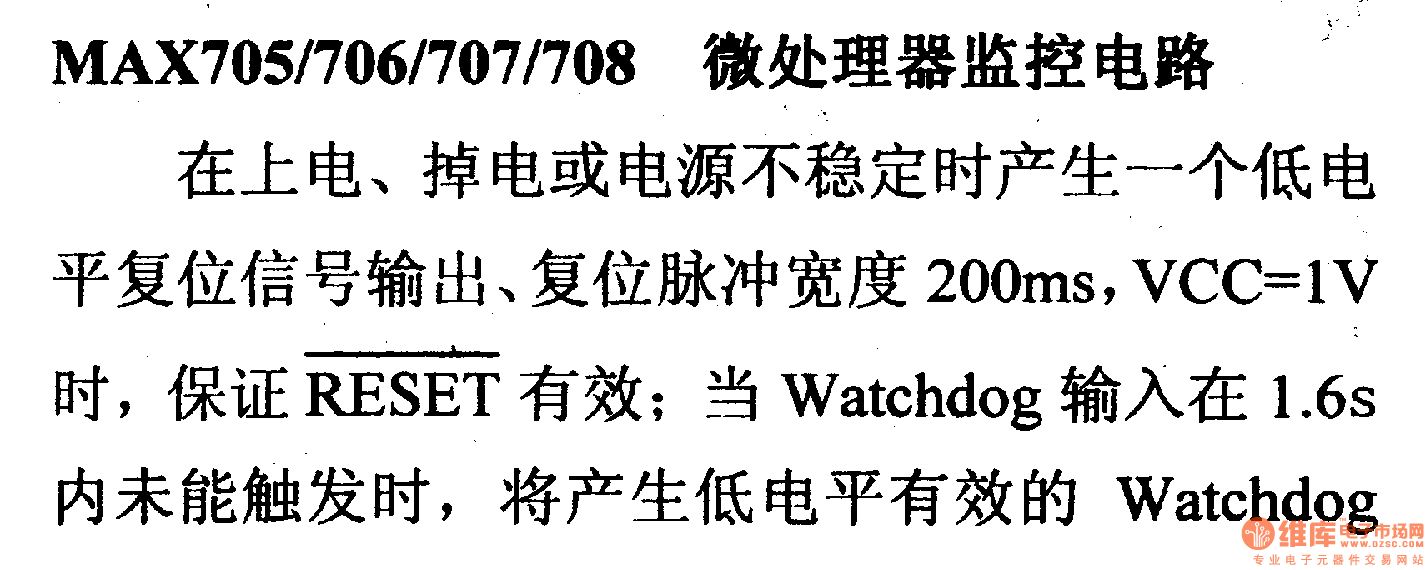

概述 max705cpa 低成本微處理器監控電路 the max705-max708/max813l microprocessor (µp) supervisory circuits reduce the complexity and number of components required to monitor power-supply and battery functions in µp systems. these devices significantly improve system reliability and accuracy compared to separate ics or discrete components. the max705/max706/max813l provide four functions: 1) a reset output during power-up, power-down, and brownout conditions.2) an ind

智能裝置CAN轉以太互連通信方案設計

abbit2000可以直接相連，無須進行電平轉換。 (1)dsp56fs07主處理器 dsp數據總線do~d15地址總線ao~a15，外擴64kram存儲數據，rd、wd連接外擴ram的讀、寫允許端，ds作為外擴ram片選信號。dsp的gpiob口連接從處理器的sdo-sd7，gpiodo、gpiod1連接從處理器的sao、sal，gpiod2、gpiod3連接從處理器的寫、讀允許端(swr、srd)。一個中斷irqb連接從處理器的sat，作為從處理器中斷申請。dsp的pwmb2連接max705的wdi作為外部硬件看門狗喂狗信號，pwmb4連接發光二極管作為dsp的運行指示燈。用dsp的兩個sci模塊rxd0、txd0、rxdi、txdi做成標準rs-232、485接口。引出dsp的itag口用于調試，用dsp的mscan模塊和82c250作為can通信端口。通過dsp的spi口與rabbit2000同步串口b相連，作為另一種接口方式。dsp采用3．3v電源供電。 (2)rabbit2000從處理器 該處理器使用內核為rabbit2000的rcm2100集成卡。其sd0～s

Catalyst復位監控器產品線新增三款工業標準級產品

位監控器為監控微處理器、微控制器、asic或其它類型系統處理器的電源狀態提供工業標準級性能。其中，cat706的復位電壓為4.40v，cat705和cat813的復位電壓為4.65v。 這三款器件均具備手動復位輸入和看門狗 (watchdog) 功能，其中cat813提供了高有效（active-high）復位輸出，cat705和cat706則提供低有效（active-high）復位輸出。cat705，cat706，cat813復位監控器采用8引腳soic和msop封裝。所有這三款器件分別兼容max705，max706和max813l 芯片。 產品特點 功能 cat705，cat706：手動復位輸入；看門狗定時器；低有效復位輸出 cat813：手動復位輸入；看門狗定時器；高有效復位輸出 與max705，max706，max813l復位監控器兼容 復位門限 cat706: 4.40v cat705, cat813: 4.65v 精確的欠壓系統監控 封裝：8引腳soic封裝和8引腳msop封裝 供貨與價格 cat705、cat706和cat813電壓監控器在訂

芯片引腳及主要特性MAX705等微處理器監控電路

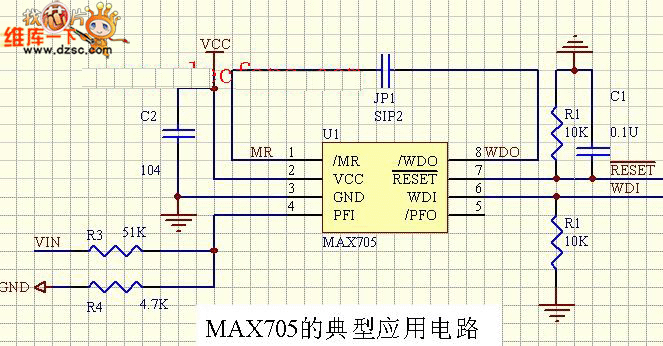

max705應用電路圖

MAX705微處理器監控電路

MAX705/ MAX706/ ...

MAX705CPA 低成本微處理器監控電路

概述 MAX705CPA 低成本微處理器監控電路
機電一體化智能大流量電動執行機構的研究 時鐘電路主要用來提供采樣與控制周期、速度計算時所需要的時間以及日歷。文中選用時鐘電路ds12887。ds12887內部有114字節的用戶非易失性ram，可用來存入需長期保存的數據。 8）液晶顯示單元 為了實現人機對話功能，選用mgls12832液晶顯示模塊組成顯示電路。采用組態顯示方式。通過菜單選擇，可分別對閥門、力矩、限位、電機、通訊和參數等信號進行設置或調試。并采用文字和圖形相結合的方式，顯示直觀、清晰。 9）程序出格自恢復電路 為了保證在強干擾下程序出格時系統能夠自動地恢復正常，選用max705組成程序出格自恢復電路，監視程序運行。如圖2—3所示，該電路由max705、與非門及微分電路組成。 工作原理為：一旦程序出格，wdo由高變低，由于微分電路的作用，由“與非”門輸入引腳2變?yōu)楦唠娖剑_2電平的這種變化使“與非”門輸出一個正脈沖，使單片機產生一次復位，復位結束后，又由程序通過p1．0口向max705的wdi引腳發正脈沖，使wdo引腳回到高電平，程序出格自恢復電路繼續監視程序運行。 3 閥位及速度控制原理 閥位及速度控制原理框圖如圖3—1所示。 采用雙環控制方案 通用變頻器中基于DSP的數字控制器實現 199是32k的8位存儲器，所以，使用了4片該存儲器組成了32k的16位存儲器ram，數據和程序各32k。 2.2 dsp復位及時鐘電路的設計 為了使系統被復位信號正確地初始化，對復位信號的脈沖寬度必須有一定的要求。對于tms320f240而言，復位信號至少要lms。不過上電之后，系統的振蕩器達到穩定工作狀態需要20ms甚至更新的時間，一般來說上電復位時，在復位引腳上置100~200ms的一個低電平脈沖是比較合適的。根據這一原則，采用maxim公司的集成微處理器監控復位電路來完成，本文使用了max705。max705監控芯片，與傳統的分立元器件組成的微機監控電路比較，它的可靠性高、動態響應好，功耗小、設計簡單、體積小，在電子產品設計中已得到廣泛的應用。 在設計中，時鐘往往不被充分地重視，其實，時鐘是電路設計中非常重要的一個環節。dsp時鐘既可由外部提供，亦可由板上的振蕩器來提供。由于dsp及其它芯片工作都是以時鐘為基準的，如果時鐘質量不高，那么系統的可靠性、穩定性就很難保證。本文采用外部時鐘輸入，由有源晶振產生10mhz脈沖，通過覆銅和串接lc濾波電路來抑制外界干擾，保證了系統的穩定工作。 電氣設備在線監測數據采集系統中大容量數據存儲的實現 于程序存儲；擴展非易失性存儲器ds1270ya/b為大容量存儲器。 2） a/d轉換芯片 a/d轉換芯片max125是內部帶同步采樣保持器的高速多通道14位數據采集芯片，芯片內部包含一個14位、轉換時間為3μs的逐次逼近型a/d轉換器，一組可以同時對4路輸入信號進行同步采樣的采樣/保持電路。系統采用4片max125，可以16個通道同時采樣。 3） 時鐘芯片 擴展時鐘芯片ds1286，記錄系統工作時間，并定時和主處理板時鐘校準。 4） watchdog電路 擴展看門狗芯片max705完成系統故障的復位功能。 5） 串行e2prom芯片 擴展e2prom芯片at25640存儲定值,并可進行定值在線調整。 6） 先入先出fifo芯片（first in first out） 采集系統向主處理系統上傳數據采用并行的高速通訊方式，選用idt7202a芯片，其容量為1024×9 bit；它基于先進先出，內部帶雙口sram，并帶有內部讀寫計數器；它利用空和滿標志位來防止數據的下溢和溢出。 7） 外部通訊 通訊接口部分包括can網與主處理板的通訊，rs485和rs232復用通訊 智能流速儀的研制 零格式，開始是一位起始位，以邏輯“0”表示，接著8位數據位，第10位是地址標志位，最后一位停止位，以邏輯“1”表示，本儀器不設奇偶校驗，故一次傳送數據長度11比特，接口芯片選用max485。 2．4 led顯示 利用at89c51的p1．4、p1．5分別作數據時鐘引腳，通過外接移位寄存器（74ls164）實現串／并轉換后控制并驅動數碼（lmd5202bx）顯示脈沖計數值。2．5 硬件抗干擾電路 由于本儀器的使用將受周圍許多電機運行干擾，因此需要進行抗干擾電路設計。采用max705、watchdog芯片，使儀器在運行中途受到干擾，程序出錯情況下，能強行使單片機復位，并重新啟動，從而保證系統采集流速數據正常運行。3 軟件設計3．1 單片機編程 本流速儀中89c51單片機采用匯編語言編程，在軟件設計時，采用了中斷方式的程序，使程序簡潔明了，調試方便，它主要由主程序、4個中斷服務程序、顯示子程序、通信子程序等組成。圖4為程序流程示意圖。 （1）門主程序。主程序主要完成系統初始化設置，設置通信波特率為9600bps，設置定時間隔10ms，啟動t0工作并開放中斷，隨時處于 max705應用電路圖 圖：max705應用電路 來源:與你同行 max705典型應用電路圖 圖：max705應用電路 采用監控器max705 芯片構成外部監控電路，電路外部接線如圖所示。該電路具有看門狗定時器、自動和手動復位功能，以及電壓門限監測功能。 由于在系統上電、掉電以及供電電壓不足時， cpu 和總線邏輯狀態不確定，因此應該將微控制器維持在復位的狀態，以避免控制錯誤。對于max705，復位門限電壓為4.65v，故當vcc低于4.65v時，系統保持在復位狀態。同時，為了檢測電源，將電源vin分壓與pfi 引腳相連，當pfi 低于1.25v時，由pfo 引腳輸出示警信號，若較長時間處于電源示警狀態，則可能出現電源故障，應該加以處理。 來源:與你同行 請問PIC16F877的BOR功能可靠嗎？對使用EEPROM時的情況 請問pic16f877的bor功能可靠嗎？對使用eeprom時的情況以前比較習慣用外部的ic比如max705等如果bor功能可靠就不用外加ic了以前用avr系列的bor功能就不可靠，亂寫eeprom，加了max705才解決問題 致單片機初編程學者 ：0;summary:;本程序為intel80c196開發,擴展wsi psd320;eeprom 24c16，差分mc3486/7，reset max705，communication max491，lcd 1602;支持485半雙工通訊，帶16x2 lcd顯示;70l/12l兼容控制，3個等待控制;======================================================;information:;copyright: nengchuang science and technology co.ltd;microcomputer: intel 80c196；wsi psd302;time: 2004-5-4;designer: xiaocan;examinationer:;version: v1.0;======================================================;通訊模塊：所用命令字為3、4、5、11、12、16、20、28、36、37;初始化eeprom24c16模塊 教一下,手機里有沒有,看門狗電路呀， 電源保護 和看門狗都要有有呀 在首業搜索看門狗 就好了.有關于手機方面的.常用的max705 復位電路全系列替代 復位電路全系列替代紫潮科技復位電路可以pin to pin 替代maxim，imp，asm，sipex等品牌，性價比非常高，歡迎索取樣片測試，長期大量庫存。聯系：0755-83348649，linearchina@163.com 產品選擇表型號 功能描述 封裝 可替代型號705 復位域值4.65v,低電平復位，內置看門狗電路 sop8dip8 max705，imp705，asm705，sp705706 復位域值4.4v,低電平復位，內置看門狗電路 sop8dip8 max706，imp706，asm706，sp706706p 復位域值2.63v,高電平復位，內置看門狗電路 sop8dip8 max706p，imp706p，asm706p，sp706p706r 復位域值2.63v,低電平復位，內置看門狗電路 sop8dip8 max706r，imp706r，asm706r，sp706r707 復位域值4.65v,低電平復位 sop8dip8 max70 max705替代型號 MAX7044 MAX7042 MAX704 MAX7033 MAX7032 MAX7030 MAX703 MAX700 MAX699 MAX698 MAX705CPA max705csa MAX705CSA. MAX706 MAX706P MAX706R MAX706RESA MAX706S MAX706SESA MAX706T 相關搜索： IC 非IC PDF 技術資料 電子資訊 max705相關熱門型號 MURD320T4G MAX3430ESA MAX3241CAI MM3285CNRE MAX232IDWR MC705C8ACFBE M1F60 MI4410 MMBD1203 MAX232ECDR 快速導航 優質現貨 PDF下載 價格行情 技術文章 代替型號 發布求購 ©2025 維庫電子市場網（www.udpf.com.cn）　備案號：浙B2-20050339-1 經營許可證：浙B2-20210386版權聲明 買家服務熱線：0571-85317607 | 買家服務部QQ： 賣家服務熱線：0571-85317607 | 賣家服務部QQ： OEM清單文件： 上傳 OEM清單文件 *公司名： *聯系人： *手機號碼： QQ： 有效期： 掃碼下載APP， 一鍵連接廣大的電子世界。 在線人工客服 買家服務： 賣家服務： 技術客服： 0571-85317607 網站技術支持 13606545031 客服在線時間周一至周五 9:00-17:30 關注官方微信號， 第一時間獲取資訊。 建議反饋 返回頂部 建議反饋 聯系人： 聯系方式： 按住滑塊，拖拽到最右邊 >> 感謝您向阿庫提出的寶貴意見，您的參與是維庫提升服務的動力！意見一經采納，將有感恩紅包奉上哦！		<blockquote id="fkb0f"><p id="fkb0f"></p></blockquote>
