LS7232觸摸式無級調光燈電路

相關元件PDF下載：

LS7232的內電路及引腳排列

由LS7232組成的觸摸調光燈

相關元件PDF下載：

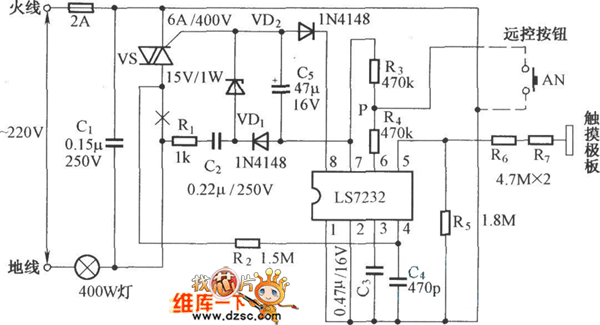

LS7232組成的觸摸調光燈電路圖

LS7232組成的觸摸調光燈電路圖如下所示：

    ...

利用LS7232構成的無級調光控制器電路圖

ls7232是采用cmos制作工藝、標準dip-8封裝的觸摸式無級調光專用集成電路，芯片具有性能穩定、外圍電路簡潔、觸摸靈敏度高和電壓范圍寬等特點。利用ls7232構成的無級調光控制器典型電路如圖所示，該裝置用手觸摸金屬電極片，可實現照明燈的開、關及無級調光。 利用ls7232構成的無級調光控制器電路 電路結構及主要元器件選擇： 由圖可知，該無級調光控制器由電源電路和觸摸調光電路組成。其中，電源電路由電阻器r1、r6、整流二極管vd1、穩壓二極管vd2、電源指示發光二極管led和濾波電容器c3組成。實際應用時，vd1選用in4007型硅整流二極管；vd2選用1w、15v穩壓二極管，如in4745型等。交流220v電壓一路經降壓、整流、穩壓和濾波后形成穩定的直流＋15v電壓給觸摸調光電路供電，同時經r6將led點亮；另一路經r3降壓后加至ic的4腳，為其提供同步信號。 觸摸調光電路由專用集成電路ic及金屬電極片a、晶閘管vs、照明燈el等外圍元器件組成。實際應用時，ic選用ls7232或5g7232、s567等型號的觸摸式無級調光專用集成電路；vs選用tlc336a型雙向晶閘管；

LS7232觸摸式無級調光燈電路

相關元件pdf下載：ls7232 mac97a6 s567 5g7232 如圖所示是采用ls7232集成電路制作的觸摸式無級調光臺燈電路，ls7232是美國lsi公司生產的觸摸調光專用集成電路，和其功能完全相同的還有s567及5g7232等，它們之間可以直接互換使用。

紅外遙控調光燈

相關元件pdf下載：ka2184 ne555 ls7232 9012 8050 (a)圖是紅外發射電路.ne555電路產生40khz的脈沖經過vt放大后由紅外發射管se303向外發射.(b)圖是由ka2184組成的紅外遙控接收與調光電路.ls7232是集成調光電路

新一代的觸摸無級調光調速電路NB7232

相關元件pdf下載：nb7232 一、 電路概述： nb7232觸摸（按鍵）式無級調光（調速）/開關電路，是寧波市科技園區 甬晶 微電子有限公司經過優化設計和工藝改進推出的新產品，完全兼容于早期的ls7232、cs7232、m7232、sm7232等，采用cmos工藝，工作電壓5v，較早期采用pmos工藝的ls7232（工作電壓15v）的性能和穩定性要好的多。廣泛用于生活中白熾燈光（臺燈、吊燈等）和馬達速度（臺扇、吊扇、吸塵器等）的控制，它與一個主要由雙向可控硅組成的外圍電路一起，采用觸摸（或按鍵）方式對光源（或馬達）進行調光（或調速）及開關的控制，并具有調光或調速位置的記憶功能。擺脫了傳統的機械開關或電位器調節的形式，是一種新穎的升級換代產品。 二、 工作原理： 電路由輸入緩沖器、鎖相環、控制邏輯、亮度記憶、相角指針、數字比較器和輸出驅動器組成。其框圖見圖一：圖一 電路的基本工作原理為（調光為例）：人體帶電與市電同頻，當人體接觸觸摸片時，經輸入緩沖級的削波、放大、整形，成為標準的mos電平。觸摸持續時間大于32毫秒小于332毫秒時，控制邏輯部分控制電路呈開關工作狀態。當觸

紅外遙控調光燈電路

相關元件pdf下載：ne555 lm555 μa741 lm324 ls7232 cs7232 sm7232 紅外遙控發射圖:紅外遙控接收放大以及調光控制電路:紅外發射器中的ic1,選用ne555,lm555等，ic2可用μa741或lm324．ic3用ls7232,也可選用cs7232,sm7232等．
