lm338PDF下載地址

lm338價格行情

更多>

歷史最低報價：￥1.0000 歷史最高報價：￥15.0000 歷史平均報價：￥4.5333

lm338中文資料

  • 三端可調電壓穩壓器的檢測

    與檢測78××系列集成穩壓器的方法一樣，檢測三端可調集成穩壓器的方法主要也有兩種。 ①測量管腳間電阻法。用萬用表的電阻擋測出穩壓器各管腳間的電阻值，并與正常值進行比較，若出入不大，則說明被子測穩壓器性能良好。若管腳之間阻值偏離正常值較大，則說明被測穩壓器性能不良或已經損壞。表列出了用500型萬用表r×1k擋實測的三端可調集成穩壓器典型產品lm317、lm350、lm338各管腳間的電阻值，供測試時比較對照參考。 表 lm317、lm350、lm338各管腳間的電阻值 ②加電測試法。按照將電路連接好，邊調整rp邊用萬用表直流電壓擋測量穩壓器直流端的電壓值。當將rp從最小值調到最大值時，輸出電壓uo應在指標參數給定的標稱電壓調節范圍內變化，若輸出電壓不變或變化范圍與標稱電壓調節范圍偏差較大，則說明穩壓器已經損壞或性能不良。 來源:ks99

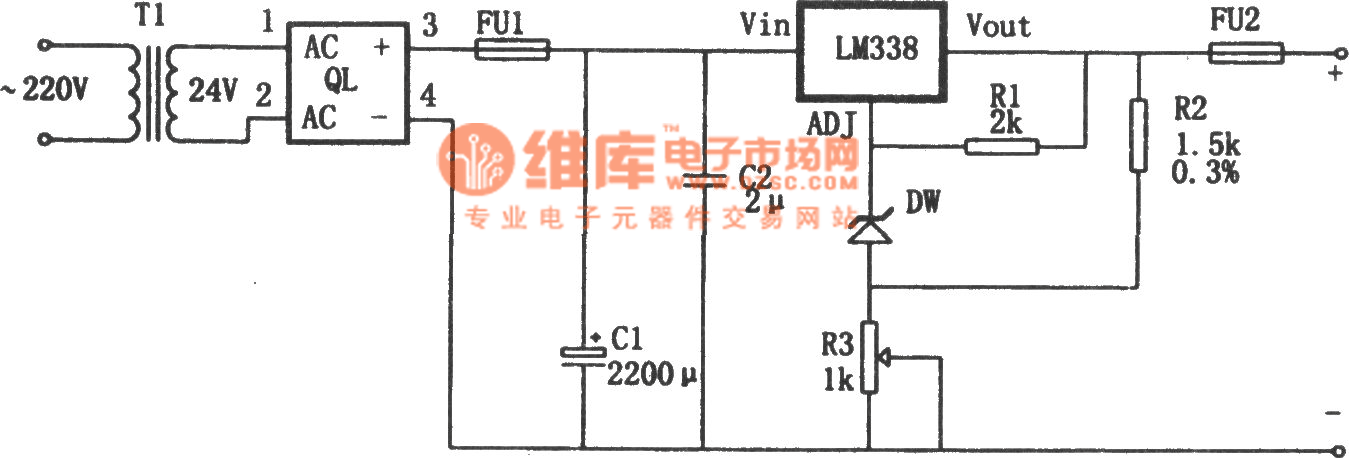

  • 低紋波穩壓電源電路

    cw200組成的低紋波集成穩壓電源電路 穩壓電源原理圖如圖所示。它是一片大電流可調穩壓集成電路。 當電源輸出電壓較低、電流比較大時，功耗全部消耗在lm338上，造成集成電路發熱嚴重。為了解決這個問題，在本電源的設計中，將lm338輸入端電壓改為分段可調型。此法不但降低了穩壓集成電路的損耗，而且提高了最大輸出電壓。 來源:lidy

  • 鋰離子電池及充電器

    離子形態出現，所以這種電池稱為鋰離子電池。 單體鋰離子電池的充電電壓必須嚴格保持在4.1v±50mv，若超過4.5v．可造成永久性損壞。其放電電壓不得低于2.2v，否則也造成永久性損壞。該充電器中，采用了鋰高于電池充電控制器lm3420，可對兩只串聯鋰離子電池組充電。當電池組電壓低于8，4v時，lm3420輸出端無輸出電流，晶體三極管vt2截止，因此，電壓可調穩壓器lm317輸出恒定電流，其值為1，25v/r，lm317額定輸出電流為1．5a．若需要更大的充電電流，可選用lm350或lm338。充電過程中，電池電壓不斷上升。電池電壓被lm3420的輸入腳檢測，當電池電壓升到8.4v時，lm3420開始輸出電流，使vt2開始控制lm317的輸出電壓，電器轉入恒壓充電過程，電池電壓穩定在8.4v，此后充電電流開始撼小，充足電后，充電電流下降到滑流充電電流。當輸入電壓中斷后，晶體三極管vt1截止，電池組與lm3420斷開。 來源:qick

  • 鋰電池快速自動充電器電路

    池快速自動充電器電路 如圖為鋰電池快速自動充電器電路。鋰電池可大電流充電，但單節鋰電池的充電電壓最大值不能超過4.2v，若超過4.5v，就可能造成永久性損壞。鋰電池的放電電壓不得低于2.2v，否則也將可能造成永久性損壞。該電路采用了lm3420—8.4專用鋰電池充電控制器。當電池組電壓低于8.4v時，lm3420輸出端①腳無輸出電流，晶體管q2截止，因此，電壓可調穩壓器lm317輸出恒定電流，其電流值取決于rl的取值。 lm317額定電流為1.5a，若需要更大的充電電流，可選用lm338或lm350。充電過程中，電池電壓會不斷上升。電池電壓被lm3420的輸入腳④(in)檢測，當電池電壓升到8.4v(兩節鋰電池)時，lm3420輸出端①腳有輸出電壓，使q2控制lm317轉入恒壓充電過程，電池電壓穩定在8.4v，此后充電電流開始減小，鋰電池充足電后，充電電流下降到涓流充電。 當輸入電壓中斷后，晶體管q1截止，電池組與lm3420斷開，二極管d1的作用可避免電池通過lm317放電。 來源:zhen001

  • 低功耗可調穩壓電源電路圖

    30v／5a低功耗可調穩壓電源的電路如圖所示。 低功耗可調穩壓電源電路 電路工作原理：該電路的核心是用運算放大器作電壓檢測，隨時根據輸出電壓vo的數值變化，靈敏切換輸人電壓vi的電位。由圖可知，lm338k為三端可調集成穩壓器，通過改變電位器rp1的阻值可調節輸出電壓v。值。k1-3為輸人電壓切換繼電器，受運算放大器ic1的控制，隨著穩壓器輸出電壓vo的數值大小變化而啟動。調節過程以ic1a為例分析如下。 繼電器k1兩活動觸點分別接變壓器的二次抽頭，固定點接整流電路輸入端，通過電阻r23為運算放大器反相輸人端提供參考電壓vr。電阻r21和rp21為運算放大器同相輸人端提供采樣電壓ui。設輸出電壓為u時控制繼電器k1動作，切換輸入電壓ui擋位。若uo＞ur，則ui＞ur，ic1a輸出高電平，使晶體管vz1飽和導通，繼電器動作，穩壓器輸人電壓ui一直保持在高擋位；一旦uo＜ui，則ui＜ur，ic1a輸出低電平，晶體管v21截止，繼電器k1復位，使輸人電壓ui切換到低擋位，實現了穩壓器輸人電壓ui的自動轉換，降低了壓差。 元器件選擇：ic1選用lm324，三端集成穩壓器選用輸出電流為

  • 恒壓式鉛蓄電池充電器電路圖

    恒壓式鉛蓄電池充電器電路圖 如圖為恒壓式鉛蓄電池充電器電路圖。當接通電源時，a1的反相輸入端電位總是低于同相輸入端，則a1輸出高電平，通過r1和vd2使vt1飽和導通，lm338的adj接地，輸出電壓較低，r13和vd3及vd4作為輕負載，這樣設計的目的是接電池時不會發生火花與放電。a1的輸出還接到a2和a3。因a1輸出高電平，a3輸出高電平，則led1發光以指示充電未開始狀態；當充電結束時，led1再次發光以指示充電完成。 來源:zhengwei

lm338替代型號

LM337TG LM337M LM337L LM337KC LM337D2TR4G LM337D2TG LM337D2T LM337BTG LM337BD2TR4G LM337BD2TG

LM338K LM339 LM339D LM339DR LM339DR2G LM339DTBR2G LM339H LM339M LM339N LM339NG
