cd4040PDF下載地址

cd4040價格行情

更多>

歷史最低報價：￥0.4500 歷史最高報價：￥3.0000 歷史平均報價：￥1.2673

cd4040中文資料

  • 用數字集成電路設計的里程表

    的脈沖幅度較小，不能直接推動計數器工作，故在電路中將該信號送給由ic1和rw組成的比較器。每當負脈沖到來時，由于ic1反相端的電位低于同相端的電位，故比較器輸出一個幅值較大的正脈沖。 2．2 施密特觸發器 運算放大器ic2以及r2～r6構成反相輸出的施密特觸發器。它對比較器輸出的脈沖信號進行整形。ic2工作在開關狀態，具有十分短的前后沿時間。閾電平主要由r3和r4決定。r5上的電壓降提供小量的正反饋以便產生所需要的滯后，并防止電路振蕩。 2．3 計數器 十二級二進制計數器cd4040以及四輸入端二與非門cd4012構成任意進制計數器。因為車輪的周長不是10的整數倍，所以用十進制計數器計數，最后顯示的只能是車輪轉動的圈數，而不是具體的公里數，設計任意進制計數器就是為了解決這一問題。 筆者實測某車輪的周長為1．834米，則在100米內，車輪轉動54圈。據此，將任意進制計數器設計成54進制。由圖5知，當cd4040輸人54個脈沖后，其q12～q1十二個輸出中，q6、q5、q3，q2為高電平，該高電平信號經與非門g1后輸出低電平，再經與非門g2反相變?yōu)楦唠娖郊又?cd4040

  • 有源電力濾波器中鎖相倍頻電路的實現

    振蕩電路vco（voltage-controlled oscillator），在自動頻率控制環路和鎖相環環路中，輸入控制電壓是誤差信號電壓，壓控振蕩器是環路中的一個受控部件。 在apf的檢測系統中，鎖相倍頻電路的輸出作為啟動ad采樣的信號，分頻器將vco產生的輸出信號頻率除以n，這個因子多數情況下可變或可編程控制，分頻器通常由觸發器（如rs觸發器、jk觸發器或是t觸發器）級聯而成，一個jk觸發器可以將加到它的時鐘輸入端信號2分頻，兩個就是4分頻等。 在此電路中，使用了二進制加法計數器cd4040，即其累加數均為2的倍數，如要得到256倍，即把輸出信號從其q8腳輸出。 2 鎖相倍頻電路的設計 2.1 過零檢測電路 過零檢測電路原理圖如圖2所示。電路中采用宇波chv-25p霍爾電壓傳感器，此霍爾電壓傳感器的額定電流為10ma，原邊與副邊匝數比為2500：1000，所以在將a相電網電壓接入霍爾電壓傳感器前，需要通過一個限流電阻進行限流，以免電流過大將霍爾電壓傳感器燒壞，它的m端為副邊電流輸出端，需要加一支采樣電阻，將電阻上的壓降引入一個由運算放大器ca3140及四個電阻組成

  • 智能在線電導率分析儀的設計與實現

    ； （5）在企業網內對水質的運行實現遠程監控與分析； （6）實現虛擬儀器的網頁發布。2智能在線電導率分析儀的硬件介紹2.1程控放大部分 程控放大部分由1片cd4051、1片op07和4個反饋電阻組成。采樣信號進入op07的正向輸入端，cd4051的x（3腳）接op07的負向輸入端，a端（11腳）b端（10端）分別與單片機的p3.6與p3.7連接，c（9腳）接地。程序通過對cd4051不同通道的選擇，來構成不同增益的同向放大器，實現對不同范圍的溫度與電導率信號的測量。2.2ad部分 ad部分由1片cd4040、1片icl7135、電阻與電容組成。本系統利用icl7135進行模數轉換與時間成比例的關系，實現單片機與icl7135的最簡連接。將at89c52的ale通過cd4040做8分頻后得到icl7135所需500k的時鐘。將icl7135的busy和pol分別與單片機的int0和t1連接。程序將int0設成門控方式工作，即當int0腳為高電平時，t0工作在計時方式來計高電平的時間。當icl7135進行模數轉換時，busy信號為高電平，轉換結束時busy為低電平。由于t0、ale與系統時鐘頻率之間有

  • 自動擦窗機視覺定位系統的設計

    方案中，從普通攝像頭來的電視信號被同步分離，得到場同步頭（v-sy）和行同步頭（c-sy）兩個信號。場同步頭用于啟動一個計數器，計數器以行同步頭為計數脈沖，計數輸出接入一個組合邏輯電路，當計數器計數到某一特定值時，控制電路輸出一個選通脈沖，使其在規定的行（顯示“十”字線的那些行）可以得到選通（稱全選通脈沖）；同地，在顯示“十”字的橫線那一行得到另外一個選通脈沖（稱中間行選通脈沖）。 lm1881是行、場同步頭分離器件。它把從普通攝像頭來的視頻信號分離出行同步頭和場同步頭。在每一場中，計數器cd4040在場同步頭結束時對行同步頭進行計數。gal16v8對計數輸出進行譯碼，以判斷是否應當顯示“十”字。當到達規定行時，gal16v8的sel端將輸出一全選通脈沖，選通中間行脈沖發生器和點脈沖發生器，這兩個脈沖發生器是通過兩片單穩態觸發延時電路74hc423實現的。一旦來了個行同頭來，將觸發74hc423（1）的延時功能，并在其輸出端q2得到滯后于行同步頭t1、寬度為t2的中間行脈沖wide。這個脈沖被送入gal16v8，同時觸發74hc423（2），產生一個滯后于中間行脈沖t4、寬度為t3的點脈沖n

  • CD系列數字芯片

    器 nsc/mot/ticd4028 bcd碼十進制譯碼器 nsc/mot/ticd4029 可預置可逆計數器 nsc/mot/ticd4030 四異或門 nsc/mot/ti/golcd4031 64位串入/串出移位存儲器 nsc/mot/ticd4032 三串行加法器 nsc/ticd4033 十進制計數/7段譯碼器 nsc/ticd4034 8位通用總線寄存器 nsc/mot/ticd4035 4位并入/串入-并出/串出移位寄存 nsc/mot/ticd4038 三串行加法器 nsc/ticd4040 12級二進制串行計數/分頻器 nsc/mot/ticd4041 四同相/反相緩沖器 nsc/mot/ticd4042 四鎖存d型觸發器 nsc/mot/ticd4043 4三態r-s鎖存觸發器("1"觸發) nsc/mot/ticd4044 四三態r-s鎖存觸發器("0"觸發) nsc/mot/ticd4046 鎖相環 nsc/mot/ti/phicd4047 無穩態/單穩態多諧振蕩器 nsc/mot/ticd4048 4輸入端可擴展多功能門 nsc/hit/ticd4049 六反相緩沖/變換

  • CD4040

    二進制計數器（雙列16腳）

  • CD4000系列芯片功能

    28 bcd碼十進制譯碼器 nsc/mot/ti cd4029 可預置可逆計數器 nsc/mot/ti cd4030 四異或門 nsc/mot/ti/gol cd4031 64位串入/串出移位存儲器 nsc/mot/ti cd4032 三串行加法器 nsc/ti cd4033 十進制計數/7段譯碼器 nsc/ti cd4034 8位通用總線寄存器 nsc/mot/ti cd4035 4位并入/串入-并出/串出移位寄存 nsc/mot/ti cd4038 三串行加法器 nsc/ti cd4040 12級二進制串行計數/分頻器 nsc/mot/ti cd4041 四同相/反相緩沖器 nsc/mot/ti cd4042 四鎖存d型觸發器 nsc/mot/ti cd4043 4三態r-s鎖存觸發器("1"觸發) nsc/mot/ti cd4044 四三態r-s鎖存觸發器("0"觸發) nsc/mot/ti cd4046 鎖相環 nsc/mot/ti/phi cd4047 無穩態/單穩態多諧振蕩器 nsc/mot/ti cd4048 4輸入端可擴展多功能門 nsc/hit/ti

  • 自然風生成電路圖

    如圖所示是由12位串行計數器／分頻器cd4040、4位鎖存／4－16線譯碼器cd4514、ne555時基電路、雙4輸入端與非門cd4012等構成的自然風生成電路圖，該電路能模擬出自然風的效果且有定時功能，經常應用于電風扇中。 自然風生成電路圖 在電路圖中，ne555為振蕩源，根據開關k所接點不同，ne555分別可產生1hz、0.5hz、0.25hz三種不同頻率的時鐘脈沖，并將該脈沖加至cd4040的cp端，此時計數器開始計數，cd4040的輸出端q4～q1由0000變至1111。從圖中可以看到，cd4040的輸出作為cd4514的地址輸入端。當cd4514的輸入地址為0000時，其輸出端q0為高電平狀態，并通過v向電容c1充電；當輸入地址為0001時，其輸出端q1為高電平狀態，并通過r3向電容c1充電：依次類推，cd4514根據輸入地址所選中的輸出端通過其電阻向c1充電。因為各個電阻的阻值不同，電風扇電機轉動速度也不相同，電阻越大，轉速越慢，電阻越小，轉速越快。 當cd4040的輸出端q5為高電平狀態時，cd4514的輸出端又從q0開始依次被選中，電風扇的轉速重復變化。當cd40

  • 秒定時控制電路圖

    如圖所示是由振蕩器cd4060、雙d觸發器cd4013、12位二進制串行計數器／分頻器cd4040以及ne555時基電路組成的秒定時控制器電路圖，該電路可用來控制各種需要定時工作或間歇工作的用電設備。 秒定時控制電路圖 該電路包括秒信號源、一級2分頻器、ii級定時預置電路和定時輸出控制電路四部分。在電路圖中，以雙d觸發器cd4013為主組成雙穩態觸發器，以cd4040為主組成分頻器，555電路用來構成脈沖啟動式單穩態觸發器。 （l）秒信號源。主要采用由cd4060組成的石英晶體振蕩器。 （2）定時預置電路。該電路由cd4040和11擋預置選擇開關sa1組成。 （3）定時輸出控制電路。由555電路和晶體三極管vt1、vt2組成。 電路開始工作后，秒信號源輸出2hz方波脈沖，該脈沖經c033反相后輸入到雙穩態觸發器中進行二分頻，輸出1hz的秒信號。該秒信號加至cd4040的cp端，cd4040開始工作。其輸出端q2～q12分別通過選擇開關sa1接通，定時范圍為2～2048s。當cd4040輸出為高電平狀態時，該高電平狀態分為兩路，一路使晶體三極管vt1、vt2導通，產生一個負脈

  • 二/十進制計數雙顯示電路圖

    如圖所示是由12二進制串行計數器／分頻器cd4040、3數字bcd計數器cd4553、bcd鎖存/7段譯碼器／驅動器cd4511以及555時基電路組成的二／十進制計數雙顯示電路，該電路能直觀地將二進制計算結果以二進制和十進制對照的形式顯示出來，有利于加深理解二進制與十進制之間的關系。 二/十進制數顯示電路 該電路由電源電路、時鐘脈沖發生電路、二進制計數顯示電路、十進制計數顯示電路四部分組成。 （1）電源電路。采用了三端固定穩壓電路lm7809，將輸入的電壓穩壓為9v后提供給電路。 （2）時鐘脈沖發生電路。555時基電路與相關電容電阻構成多諧振蕩器，用來產生振蕩脈沖，該脈沖加至cd4040與cd4553的cp端，為計數器提供同步計數脈沖。 （3）二進制計數顯示電路。由cd4040、顯示驅動三極管vt1～vt12以及發光二極管led1～led12組成。 （4）十進制計數顯示電路。由計數器cd4553、譯碼器cd4511以及數碼管組成。 當接通電源后，首先按下開關sa，使得計數器cd4040和cd4553的復位端得到高電平，發生復位清零。再按下開關k，多諧振蕩器產生的脈沖信號分

  • 基于555時基電路的充電電路圖

    如圖所示是由12位二進制串行計數器／分頻器cd4040與555時基電路組成的充電電路圖，該電路可作為電池充電器來使用。 充電電路 在電路圖中，555時基電路等組成時鐘信號發生器，可產生10hz的方波信號，其周期為6s。 當接通電源后，555時基電路產生的脈沖信號加至cd4040的cp端（10腳），計數器開始工作。在計數過程中，cd4040的引腳3一直處于低電平狀態，此時，半導體管vt導通，繼電器k1閉合工作，觸點s2閉合，開關s1處于自保狀態。此時充電電流流向電池，vl被點亮，并開始向電池充電。當計數脈沖達到8192個時，cd4040的引腳3由低電平狀態變?yōu)楦唠娖綘顟B(tài)，半導體管vt截止，s1停止工作而釋放觸點s2，使其變?yōu)閿嚅_狀態，從而停止了充電。 電路中的vd1和vd2起防止電池電流倒流入電路的作用。 來源:zhen001

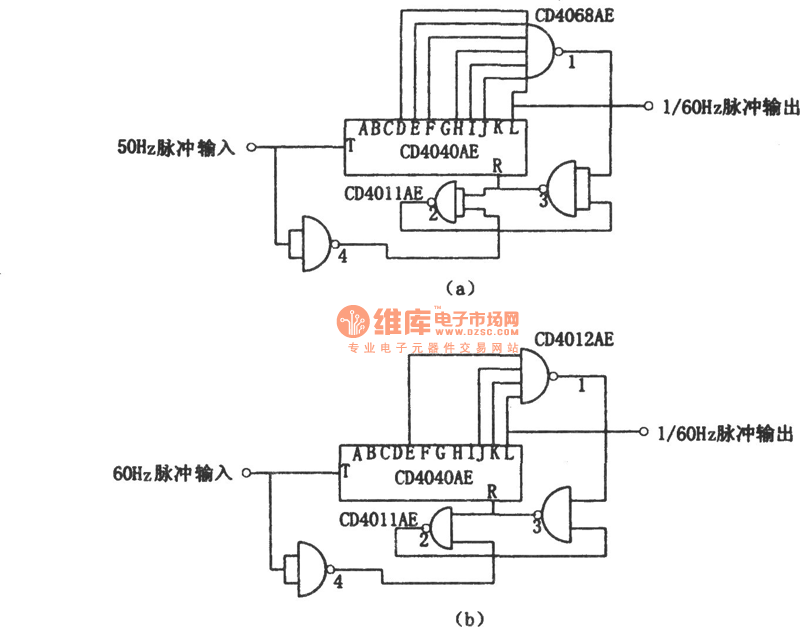

  • 60H脈沖發生器電路

    相關元件pdf下載：cd4040 cd4069 cd4017 簡述：幾種60h脈沖發生器電路附圖1電路是由12為二進制串行計數器/分頻器cd4040和六反相器cd4069等構成的60hz數字鐘時基電路。電路中，cd4069的門i和門ii構成震蕩頻率為32768hz的晶體振蕩器。其輸出經cd4069的門iii整形后送至cd4040的 端。cd4040的輸出由二極管vd1~vd3置成分頻系數為21+25+29=546，經分頻后在輸出端q9上便可輸出一個60hz的時鐘信號供給數字鐘集成電路。圖2a是另一種60hz脈沖發生電路。它由集成電路cd4060和諧振頻率為30720hz的晶振等元件組成。cd4060是14位二進制串行計數、分頻器和振蕩器。cd4060內部分為兩部分，其中一部分是14級計數/分頻器，其分頻系數為16~16348；另一部分既可與外接電阻和電容構成rc振蕩器，又可與外接晶體構成高精度的晶體振蕩器。本電路采用外接30720hz的晶振來組成晶體振蕩器，其振蕩信號經cd4060內部9次分頻后，在q9端輸出準確的60hz頻率信號（30720÷29=60hz）。該電

  • 芯片CD4040求救~~~~~~~

    芯片cd4040求救~~~~~~~兄弟們，，我要關于cd4040這款芯片的資料，，工作原理。。。誰有可以告訴我嗎？？？？急哦 ~~~~~~~~~`蝦子求救~~~~~~~~~~~~~~~~~~~~~~~~

  • 大伙，有沒有用哪種數字IC，實現三只發光二極管逐只逐只亮？

    可不可以用分頻加譯碼的方法？用一片74ls14加電阻電容構成一個振蕩器，將振蕩輸出信號接到cd4040，取分頻輸出腳中的2位（可選擇合適的頻率），接到74ls139，將3只led分別接到139的3個譯碼腳上即可。

  • 采用數字電路實現計時，用什么芯片呢？給個提示吧！

    回復：采用數字電路實現計時，用什么芯片呢？給個提示吧！對于200khz以下的頻率，通常可用555作多用途的振蕩器和可重復觸發定時器，它可以用來產生脈沖時間幾微秒到幾分鐘的單穩電路，但由于555的長延時不易測定和調試，一般本人只作秒時基信號用（秒脈沖振蕩器），就拿這個一秒振蕩器來說吧，用萬能表電壓檔就能很方便地調試它。我建議你用555作秒脈沖振蕩源和直接二進制計數器構成長時間計時器較好，只要調好秒時基，下來的長定時是很易設計的，如用cd4040和cd4060等,前者是12位的,計滿可得計時量為4096秒,你可從某一級取信號可得到想要的定時量,而且能得到精確的計時量。僅供你參考。

  • 【緊急求助】關于cs4328測試問題

    【緊急求助】關于cs4328測試問題小弟現在手頭上有一批cs4328的舊片子，按照datasheet給的測試方案不能完全確定片子的好壞。測試條件如下：1. sdatai＝vdd；2. lrck＝vdd or gnd；3. xti＝8.192m 方波；4. bick為來自cd4040，由xti分頻得到之1.024mhz方波；測試電路按照datasheet 之figure1. typical connection diagram搭建；測試結果為：左右通道都無輸出，此時vref＝－3.68v；請教各位大蝦，有沒有更好的簡單有效的測試方案。如獲指點，不勝感激！！

  • 74系列芯片功能大全

    [data](pdf-96k)/mot/ti cd4030 四異或門 fsc[data](pdf-48k)/mot/ti/gol cd4031 64位串入/串出移位存儲器 ti[data]/nsc/mot cd4032 三串行加法器 nsc cd4033 十進制計數/7段譯碼器 ti[data]/nsc cd4034 8位通用總線寄存器 ti[data]/nsc/mot cd4035 4位并入/串入-并出/串出移位寄存 ti[data]/nsc/mot cd4038 三串行加法器 nsc/ti cd4040 12級二進制串行計數/分頻器 fsc[data](pdf-84k)/mot/ti cd4041 四同相/反相緩沖器 ti[data]/nsc/mot cd4042 四鎖存d型觸發器 ti[data]/nsc/mot cd4043 四三態r-s鎖存觸發器("1"觸發) fsc[data](pdf-70k)/mot/ti cd4044 四三態r-s鎖存觸發器("0"觸發) fsc[data](pdf-70k)/mot/ti cd4046 鎖相環 fsc[da
