ADC0801LCN/NOPB
-
DIP20/15+
全新原裝進口現貨可開票
ADC0801LCN
2532
-/1818
真實原裝現貨，軍工優勢庫位北京
ADC0801LCJ
85
CDIP/22+
全新原裝現貨/可訂貨
ADC0801
60701
-/24+
深圳原裝現貨，可看貨可提供拍照
ADC0801
6000
N/A/23+
原裝現貨
ADC0801
5000
-/-
原裝正品，配單能手
ADC0801
9200
-/23+
只做原裝更多數量在途訂單
ADC0801
5000
-/23+
優勢產品大量庫存原裝現貨
ADC0801
15800
-/24+
旋爾只做進口原裝，假一賠十...
ADC0801
60000
N/A/22+
專注配單，只做原裝現貨
ADC0801
20800
-/20+
全新原裝進口現貨特價熱賣，長期供貨
ADC0801
65286
-/21+
全新原裝現貨，長期供應，免費送樣
ADC0801
48000
-/24+
原裝現貨，可開專票，提供賬期服務
ADC0801
5000
N/A/23+
原裝現貨
ADC0801
6000
N/A/23+
原裝現貨
ADC0801
5000
-/-
原裝，配單能手
ADC0801
5000
-/24+
優勢渠道現貨,提供一站式配單服務
ADC0801
63422
-/2215+
原裝現貨，可提供一站式配套服務
ADC0801
10000
-/25+
提供一站式配單服務
ADC0801
8-Bit uP Compatible A/D Converters
NSC
ADC0801PDF下載
ADC0801
8 BIT UP COMPATIBLE A/D CONVERTERS
NSC [National Semiconductor]
ADC0801PDF下載
ADC0801
8-Bit uP Compatible A/D Converters
NSC [National Semiconductor]
ADC0801PDF下載
ADC0801_1
8-Bit P Compatible A/D Converters
NSC
ADC0801_1PDF下載
ADC0801IN
Analog-to-Digital Converter， 8-Bit
ETC
ADC0801INPDF下載
ADC0801LJ
8-Bit uP Compatible A/D Converters
NSC [National Semiconductor]
ADC0801LJPDF下載
ADC0801LCJ
8-Bit uP Compatible A/D Converters
NSC [National Semiconductor]
ADC0801LCJPDF下載
ADC0801LCN
8-Bit uP Compatible A/D Converters
NSC
ADC0801LCNPDF下載
ADC0801LCN
8-Bit uP Compatible A/D Converters
NSC [National Semiconductor]
ADC0801LCNPDF下載
ADC0801S040
Single 8 bits ADC, up to 40 MHz
nxp
ADC0801S040PDF下載

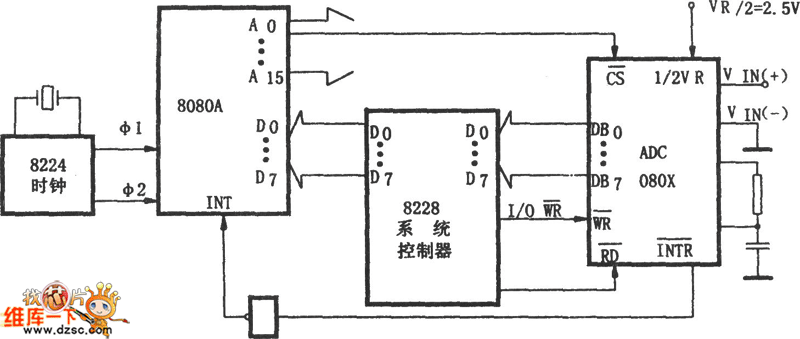

ADC0801～0805自激式A/D轉換電路如下圖所示：
具有8080μP兼容；需要邏輯存取時間：135ns；所有的微處理器都有簡單的接口，或獨立操作；差分模擬輸入電壓；2.5V邏輯輸入和輸出均符合MOS和TTL電壓一級指標；(LM336)電壓參考；片上時鐘發生器；具有單5V電源的0～5V的模擬輸入電壓范圍內；無所要求零調整；20引腳模塑芯片載體或小外形封裝
封裝方式：dip-20 標準包裝：18 家庭：數據采集-模數轉換器 位數：8 采樣率（每秒）：10k 數據接口：并聯 轉換器數目：1 功率耗散（最大）：875mw 電壓電源：?jiǎn)坞娫?工作溫度：0℃-70℃ 安裝類型：通孔 封裝/外殼：20-dip（0.300",7.62mm） 包裝：管件 輸入數目和類型：1個差分，單級 替代型號：adc0803lcd、adc0802lcn、adc0802lcd、adc0802、adc0801
輸入訊號，這兩種方式的切換由jump1來連成，撥上輸入由user自己供給，撥下則由ad590溫度感測器來輸入訊號，j14、j15分別為輸出資料腳及控制腳。 adc0804引腳功能及應用特性如下： cs 、rd 、wr （引腳1、2、3）：是數字控制輸入端，滿足標準ttl 邏輯電平。其中cs 和wr 用來控制a/d 轉換的啟動信號。cs 、rd 用來讀a/d 轉換的結果，當它們同時為低電平時，輸出數據鎖存器db0~db7 各端上出8 位并行二進制數碼。clki（引腳4）和clkr（引腳19）：adc0801~0805 片內有時鐘電路，只要在外部clki”和“clkr”兩端外接一對電阻電容即可產生a/d 轉換所要求的時鐘，其振蕩頻率為fclk≈1/1.1rc。其典型應用參數為：r=10kω，c=150pf，fclk≈640khz，轉換速度為100μｓ。若采用外部時鐘，則外部fclk 可從clki 端送入，此時不接r、c。允許的時鐘頻率范圍為100khz～1460khz。intr （引腳5）： intr 是轉換結束信號輸出端，輸出跳轉為低電平表示本次轉換已經完成，可作為微處理器的中斷或查詢信號。如果將
adc0801～0805自激式a/d轉換電路如下圖所示： 來源:lover
