基于單片機的管道腐蝕度電流檢測表設計

體方案設計 1.1 設計總體構成方案 設計主要由兩個部分組成：下位機和上位機。下位機以單片機為核心，通過程序控制來采集電流的數據，并進行相應的處理，最后顯示，并將有關數據存儲到ic卡。上位機則是通過計算機與q系列接觸式ic卡讀寫器之間進行的串口通信，將ic卡里的數據導入計算機。 圖1為其下位機系統框圖。 圖1 下位機系統框圖 圖2為其上位機系統的系統框圖。 圖2 上位機系統框圖 1.2 下位機電路的設計 本系統的設計過程中，主要元件包括12位并行模/數轉換芯片ad1674、擴展多功能接口芯片8155、時鐘日歷芯片ds12887、at89c52單片機。 放大芯片采用了ad524放大器。腐蝕電流的取值范圍通常在0ua~100ua之間，出于這一點考慮，選取固定增益值gain=1000，放大后的電流量滿足ad1674的輸入端要求。 模擬電流量通過ad1674后換算成對應的數字量。本系統中ad1674與at89c52的硬件接口電路如圖3，采用+12v、-12v雙電源供電，單極輸入方式，模擬量從10vin輸入。其中cs接gal16v8的18號管腳，它的啟動地址為40

一種智能壓力傳感器系統中FPGA的實現

移變化系數，這兩個系數反映了傳感器的溫度特性。 2.3 隨機誤差消除方法 系統采用算術平均的數字濾波方法消除系統的隨機誤差，通過連續n個采樣值取其算術平均值，得數學表達式為： 適合用于對具有隨機干擾信號的濾波。 3 系統硬件結構設計 依據系統的誤差校正和溫度補償方法，可得系統的硬件連接結構如圖2所示。圖2中模擬多路開關ad7502的4個輸入通道分別為：a1a0=00,選通s0,s0通道接地，用于零點漂移校準；a1a0=01,選通s1,s1通道接+5 v（為ad1674最大輸入電壓的50%），用于增益誤差校正；a1a0=10,選通s2,s2通道接溫度測量信號，用于傳感器的溫度補償；a1a0=11,選通s3,s3通道連接壓力測量信號。通道選通信號a0,a1由fpga芯片中的das_a0和das_a1引腳控制。 系統中a/d轉換器ad1674采用獨立工作模式，其控制引腳設置為：ce和12/8接高電平；cs和a0接低電平。此時，ad1674設置為12位a/d轉換，12位數據輸出，其轉換完全由r/c控制，如圖2所示。當r/c=o時，啟動12位a/d轉換；當a

基于80C196KC微控制器的晶閘管整流裝置數字控制器的設計

跳變信號后送到t2信號捕獲口，該口將信號發生的時間記錄在t2capture寄存器中，經cpu識別相序后，根據控制要求將相應的觸發脈沖的發生及發生時間寫入高速輸出口的保持寄存器中，在觸發時間到來后，高速輸出口會自動產生6路觸發脈沖，而無需cpu的干涉。(3) a／d采樣電路80c196kc有內嵌的10位a／d轉換器，但10位的a／d轉換器的精度只有千分之一,不能滿足該系統的要求。雖然可以通過外接一些高精度的電阻來完成12位的a／d轉換,但其可靠程度仍然不高。所以，本系統采用外接的12位a／d轉換器ad1674。在ad1674與80c196連接時，其時序匹配問題需要注意。當采用16mhz的時鐘源時，80c196kc的時鐘周期只有125ns，而ad1674的運行速度相對而言比較慢，其使能信號、片選信號及讀／轉換信號的有效寬度都在300ns以上，為了使它們的時序匹配，要將ad1674的片選信號與80c196的就緒控制端ready相連，并在 80c196kc的芯片控制字ccr中寫入等待周期,得cpu在對ad1674進行操作時加上等待周期，從而兩者時序相匹配。在此系統中需要轉換的信號有給定和反饋電流，單片機通

一種新型的基于現場總線的水輪機組狀態監測系統

的各種監測數據存進ms-sqlserver2000數據庫，提供人機交互的界面，并完成實時數據的圖形化、格式化顯示，同時用傅立葉變、換和小波變換對數據進行分析。 2.1 現場節點設計 現場節點既要接收上位機發出的采集命令，命令標準傳感器采集現場信號；又要把采集到的現場信號通過lon總線送到上位機，由上位機進行處理。其結構如圖2所示。 2.1.1 節點組成 節點由神經元芯片neuron 3150、lonworks雙絞線、網絡收發器、程序程序器、數據存儲器、十二位a/d轉換芯片ad1674等組成。其中，3150神經元芯片選用toshiba公司生產的tmpn3150；flash rom選用at29c512；數據存儲器選用issi公司的is61c256；neuron 3150芯片與lon總線的網絡介質接口選用echelon公司的自由拓撲型收發器ftt 10a，它是一種變壓器耦合收發器，可提供一個與雙絞線的無及性接口，且支持網絡的自由拓撲結構；網絡通訊介質采用最常用的雙絞線；a/d轉換芯片采用性價比較高的ad1674芯片，其轉換精度為1/2lsb，轉換速率為100ksps，具

高速掃描采樣單片機與PC機接口板的設計

單片機在接到啟動命令之前不進行質函數掃描，但可以通過a/d轉換器進行數據采樣，將采樣到的數據存到其中一片ram中，并通知pc機將數據取走，這些數據可以作為譜圖的本底數據。掃描開始之后，數據從ram的低地址起開始依次存儲，存滿一片ram后，向另一片ram存儲，同時向pc機提出申請，要求pc機盡快將這一片ram內的數據取卡，pc機確定讀取ram后讀取ram中的所有數據。待另一片ram存滿后再取走另一片ram內的數據，如此循環。 根據色譜-質譜聯用儀的性能要求，這里選用了12位的a/d轉換芯片ad1674，轉換時間為10μs；14位d/a轉換芯片ad7534，轉換時間為180μs；4k雙端口ramcy7c142；8051單片機。pc機系統通過isa總線與接口板進行通信。 2 系統硬件設計方案 硬件設計分為兩大部分：第一部分為雙端口ram的接口電路，主要包括pc機與雙端口ra同cy7c142的接口電路和8051單片機與雙端口ram cy7c142的接口電路；第二部分為數據采集和掃描電路，主要指8051單片機與a/d轉換器和d/a轉換器的接口電路。系統整體設計框圖如圖2所示。當單片機接收到一批數

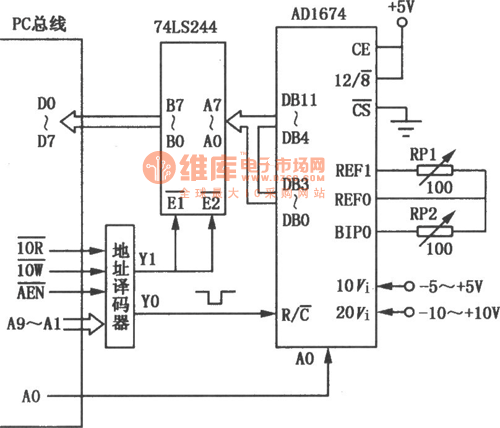

AD1674與PC機的連接圖

• 電子元器件：第一塊DSP板設計中的點滴

  感(10uh)或者磁珠進行隔離,如果電路要求不高的話也可以使用0ohm電阻進行隔離. 2.io口的驅動能力,由于dsp的io口沒有單片機的io口驅動能力強,例如在控制指示發光管的時候可以加一個三極管(如8050)來增大驅動能力再驅動發光管. 3.由于電路中有3.3v與5v的ic,所以在進行接口的時候要注意電平轉換問題,推薦的轉換芯片是74lvc245,74lvc16245等,既實現電平轉換又實現了緩沖. 4.由于2407a的內部ad只有10位分辨率,所以使用了ad1674外擴了adc,為了給ad1674供電,需要+/-12v的電壓,所以在電路中采用了dc-dc模塊nr5d12/100,方便了電路設計.在模擬開關cd4051部分還是需要+/-電源的. 5.常用的運放lm324,lm358,ca3140(高輸入阻抗10^12),op07.具體使用可查閱資料 6.建議對dsp2407a的輸入引腳最好能經過74lvc245的緩沖.sci,spi,can部分引腳起碼要進行緩沖電平轉換再接入dsp,有條件的話還可以用光偶(快速點的6n137,慢點的有

• 第一塊DSP板設計中的點滴1

  分,為了隔離,在系統使用了電感(10uh)或者磁珠進行隔離,如果電路要求不高的話也可以使用0 ohm電阻進行隔離. 2.io口的驅動能力,由于dsp的io口沒有單片機的io口驅動能力強,例如在控制指示發光管的時候可以加一個三極管(如8050)來增大驅動能力再驅動發光管. 3.由于電路中有3.3v與5v的ic,所以在進行接口的時候要注意電平轉換問題,推薦的轉換芯片是74lvc245,74lvc16245等,既實現電平轉換又實現了緩沖. 4.由于2407a的內部ad只有10位分辨率,所以使用了ad1674外擴了adc,為了給ad1674供電,需要+/-12v的電壓,所以在電路中采用了dc-dc模塊nr5d12/100,方便了電路設計.在模擬開關cd4051部分還是需要+/-電源的. 5.常用的運放 lm324,lm358,ca3140(高輸入阻抗10^12),op07.具體使用可查閱資料 6.建議 對dsp2407a的輸入引腳最好能經過74lvc245的緩沖.sci,spi,can 部分引腳起碼要進行緩沖電平轉換再接入dsp,有條件的話還可以用光偶(快速點的6n137,慢點的有tlp521,

傳感器放大調節電路原理圖

傳感器是一種物理裝置或生物器官，能夠探測、感受外界的信號、物理條件（如光、熱、濕度）或化學組成（如煙霧），并將探知的信息傳遞給其他裝置或器官。電路中的ad584為基準電壓，輸入電壓為4.5~30v；輸出電壓選擇范圍有：10v、7.5v、5v和2.5v。op-07為運算放大器，輸入范圍為±14v，用于激勵傳感橋電路。ad624為精密儀器放大器，主要用于放大低電平傳感器信號。增益帶寬積為25mhz；增益可設置為1、100、200、500、1000；不要求外接元件。ad1674為12位a/d變換器，它是12位10μs采樣單位電路adc，內置采樣保持放大器。8位和16位微機接口，單極性和雙極性輸入。 來源:lidy

請教AD1674使用問題？

請教ad1674使用問題？在我的設計中使用了ad1674，但需要采樣的模擬量有兩路，所以我又加了模擬開關adg508，ad1674可以用雙12伏供電，但adg508就得用雙15伏供電，而我的板卡只能提供雙12伏。請問是否有雙12伏模擬開關，輸入模擬信號范圍正負10伏？或者是否有可以替換ad1674的12位，輸入正負10伏，100k以上的ad（并，串皆可，市場主流）？謝謝！

AD574或AD1674的應用問題

ad574或ad1674的應用問題請教各位大俠: 我把ad574和8051接起來,可發現8051只能讀取高8位,讀不了低四位.換成ad1674同樣如此.我的連線都是正確的.這原因可能出在哪里呢? 熟悉ad574或ad1674的朋友指點一下,如有正確連接的電路圖可發一份給我.sxbo@sohu.com 萬分感謝!

AD574或AD1674的應用問題

ad574或ad1674的應用問題請教各位大俠: 我把ad574和8051接起來,可發現8051只能讀取高8位,讀不了低四位.底四位總為零，不隨外界輸入的模擬量變化。高八位隨外界模擬量變化而變化。換成ad1674同樣如此.我的連線都是正確的.這原因可能出在哪里呢? 熟悉ad574或ad1674的朋友指點一下,如有正確連接的電路圖可發一份給我.sxbo@sohu.com 萬分感謝!

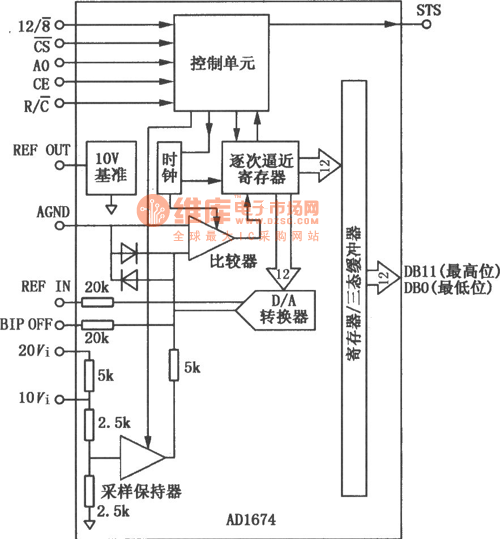

AD1674的獨立工作模式

ad1674的獨立工作模式 ad1674在獨立工作模式時,其輸出的數據是8位的還是12位? 若是12位的怎么樣的控制來分別讀取高8位和低4位, 看了一些資料不是很明白,希望大家給點意見! 謝謝了!

希望各位給出各種常用芯片型號和價格,價格限制在100元內

希望各位給出各種常用芯片型號和價格,價格限制在100元內多通道ad :空缺.請知道的填一下。ad: ad7705 16位 rmb30 好買 測直流 ad574或者ad1674(max174) 12bit inl和dnl為1 ad574好買，但是ad574沒有采樣保持電容,而ad1674集成了。ad1674我買的是拆機的,max174為1674替代品.運放: op07 lm356 lf358da: tlc5615 spi 10位 ad7541 并口 12bit rmb40
