DAC1210實用電路圖
　　DAC1210 MICRO-DAC12位、μP兼容的雙重緩沖數模轉換器。
　　其特點如下：
　?、?2位分辨率。
　?、趦H有零和全刻度調整的線性制定。
　　③直接接口到所有流行的微處理器。
　?、茈p緩沖器、單緩沖器或流通數...
DAC1210 12位并口D／A轉換器

　　DAC1210與PCXT總線I／O口兼容，參考電壓由外部電路提供，12位數據并行傳輸，采用雙寄存器結構。由于采用并口連接...

DAC1210
僅有零和全刻度調整的線性指定；直接接口到所有流行的微處理器；雙重緩沖，單緩沖或流通數字數據輸入，邏輯輸入符合了TTL電壓等級規格(1.4V邏輯門限值)；基于±10V基準一四象限乘法的工作；如果理想則獨立操作(無μP)；所有端口都保證了12位的單調性；DAC1230系列是引腳兼容的具有DAC0830系列8位MICRO-DACs；

DAC1210 12位并口D／A轉換器

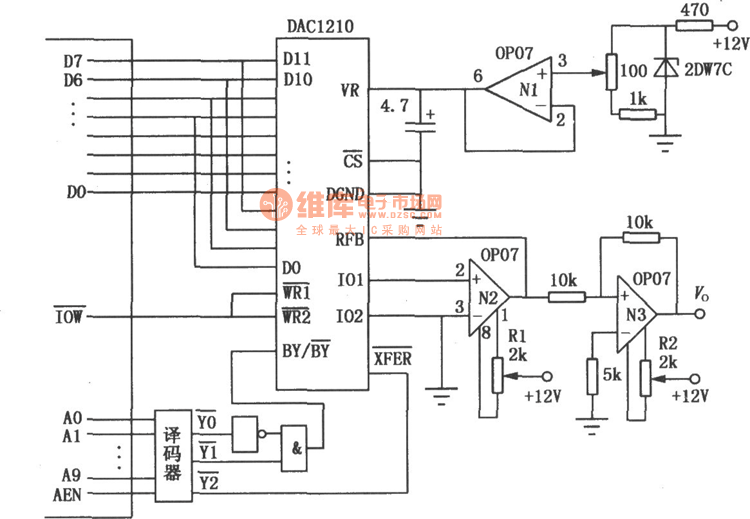

dac1210與pcxt總線i／o口兼容，參考電壓由外部電路提供，12位數據并行傳輸，采用雙寄存器結構。由于采用并口連接，所以其轉換數據速度很快(≤1μs)類似型號有dac1208、dac1209、mp1209、mp1210，常用在工業自動化控制和自動測量電路中。如圖所示為其典型應用電路。來源:university
