當前位置：維庫電子市場網>IC>74ls374 更新時間:2025-10-27 17:52:11

74ls374供應商優質現貨

更多>
  • 供應商
  • 產品型號
  • 服務標識
  • 數量
  • 廠商
  • 封裝/批號
  • 說明
  • 詢價

74ls374PDF下載地址(大小:86.732KB)

74ls374價格行情

更多>

歷史最低報價：￥0.6000 歷史最高報價：￥3.0000 歷史平均報價：￥1.4072

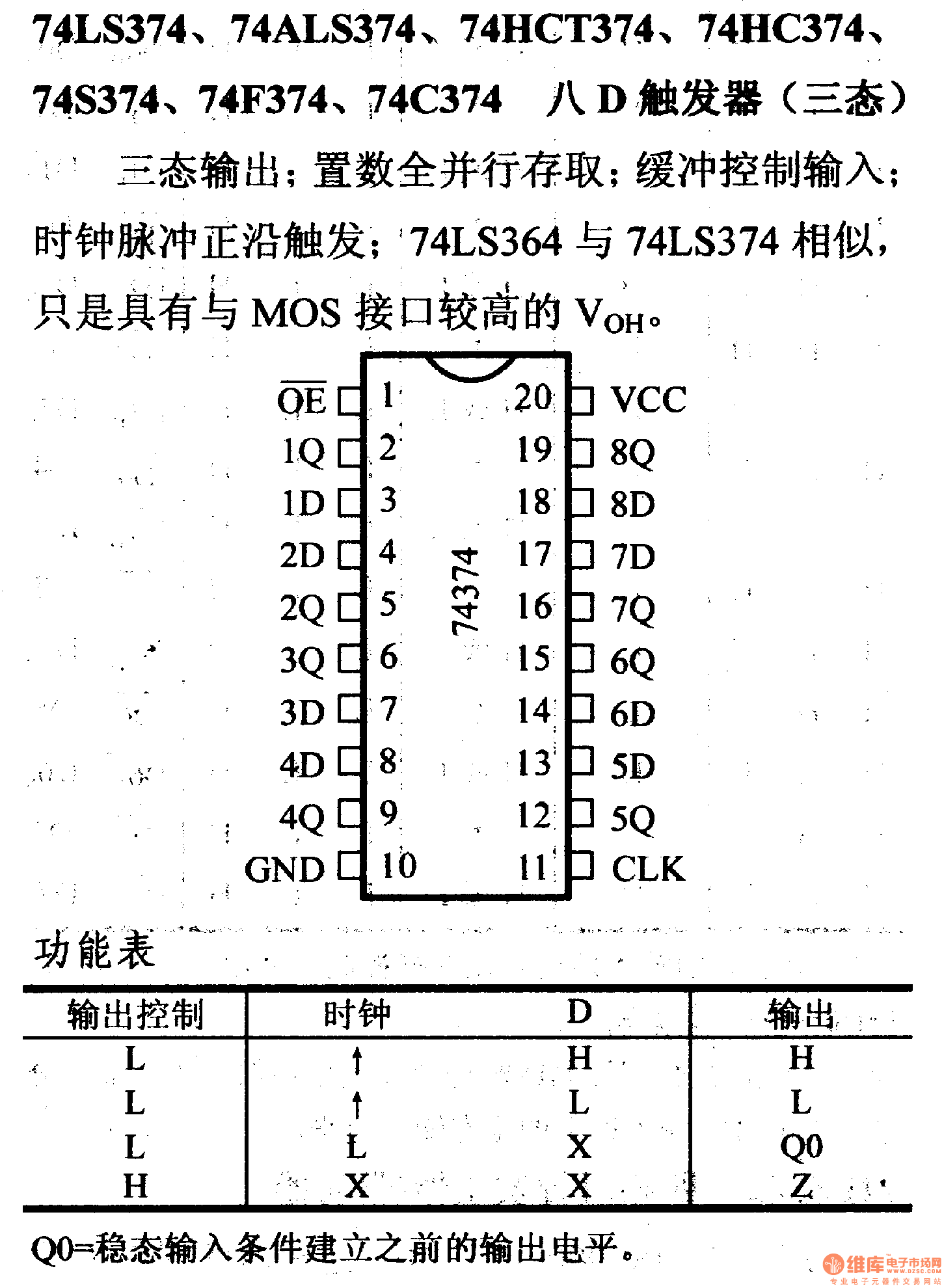

74ls374中文資料

  • 大容量NOR Flash與8位單片機的接口設計

    地址就必須提前從數據總線輸出并存放在鎖存器中備用。具體做法是：將鎖存器直接掛在數據總線上，為其安排一個i／o地址，從而構成頁面寄存器，在訪問存儲器時，提前將頁面地址作為數據寫入頁面寄存器即可。 根據以上分析可設計出sst39sf040與mcs-51之間的接口電路，本系統中，將512 kb的存儲器分為32頁面，每頁大小為16 kb。由此可得，頁面地址需要5位，頁內偏移量需要14位。頁面地址的給出是在進行存儲器訪問之前完成的，具體的方法是：用一條“movx"’命令將頁面地址輸出到鎖存器74ls374中，再由74ls374將頁面地址保持在存儲器的地址引腳a14～a18上。頁內偏移量則直接在存儲器的讀寫命令中給出，執行命令時，低8位地址a0～a7從p0口輸出到74ls373中保持；地址a8～a13則由單片機的p2.0～p2.5直接提供。以上分時輸出的地址信號a0～a18將在讀／寫控制信號開始作用后，同時有效，以實現對sst39sf040的512kb全地址空間的訪問。p2.6和p2.7分別用作skt39sf040和鎖存器74ls374的片選信號，sst39sf040的片選信號地址范圍是8000h

  • 大容量NORFlash與8位單片機的接口設計

    地址就必須提前從數據總線輸出并存放在鎖存器中備用。具體做法是：將鎖存器直接掛在數據總線上，為其安排一個i／o地址，從而構成頁面寄存器，在訪問存儲器時，提前將頁面地址作為數據寫入頁面寄存器即可。 根據以上分析可設計出sst39sf040與mcs-51之間的接口電路，如圖4所示。本系統中，將512kb的存儲器分為32頁面，每頁大小為16kb。由此可得，頁面地址需要5位，頁內偏移量需要14位。頁面地址的給出是在進行存儲器訪問之前完成的，具體的方法是：用一條“movx"’命令將頁面地址輸出到鎖存器74ls374中，再由74ls374將頁面地址保持在存儲器的地址引腳a14～a18上。頁內偏移量則直接在存儲器的讀寫命令中給出，執行命令時，低8位地址a0～a7從p0口輸出到74ls373中保持；地址a8～a13則由單片機的p2.0～p2.5直接提供。以上分時輸出的地址信號a0～a18將在讀／寫控制信號開始作用后，同時有效，以實現對sst39sf040的512kb全地址空間的訪問。p2.6和p2.7分別用作skt39sf040和鎖存器74ls374的片選信號，sst39sf040的片選信號地址范圍是8000h

  • 用CPLD實現單片機與ISA總線接口的并行通信

    和握手判斷。在圖2中，各信號說明如下： d[0..7] 單片機的8位雙向數據總線； pcd[0..7] isa接口的8位雙向數據總線； pcrd isa接口的讀有效信號； pcwr isa接口的寫有效信號； state isa接口的查詢選通信號，用來判斷單片機已寫數據或讀走數據； pcstate 單片機用此查詢isa接口已取走數據； mcurd 單片機的讀有效信號； mcuwd 單片機的寫有效信號； int0 單片機的外部中斷信號。 當mcuwr信號有效時，單片機把數據鎖存于74ls374（1）中，此時pcstae變?yōu)楦唠娖?；pc104用state信號選通74ls244來判斷數據位pcd0是否為高電平，如果為高，說明單片機送來了數據，則使pcrd有效，從數據鎖存器74ls374（1）中取走數據，此時pcstate變?yōu)榈碗娖?，單片機通過判斷此信號為低電平來判定pc104已取走了數據，此時可以發下一個數據。當pcwr信號有效時，pc104把數據鎖存于74ls374（2）中，此時int0變?yōu)榈碗娖剑粏纹瑱C產生外部中斷，使mcurd信號有效，從數據鎖存器74ls374（2）中取走數據。此

  • 用CPLD實現單片機與ISA總線并行通信

    數據傳輸和握手判斷。 d[0..7] 單片機的8位雙向數據總線； pcd[0..7] isa接口的8位雙向數據總線； pcrd isa接口的讀有效信號； pcwr isa接口的寫有效信號； 判斷單片機已寫數據或讀走數據； pcstate 單片機用此查詢isa接口已取走數據； mscrd 單片機的讀有效信號； mcswr 單片機的寫有效信號； int0 單片機的外部中斷信號； 當mcuwr信號有效后，單片機把數據鎖存于74ls374（1）中，此時，pcstate變?yōu)楦唠娖健c104用state信號選通74ls244來判斷數據位pcd0是否為高電平，如果為高，說明單片機送來了數據，那么使pcrd有效，從數據存器74ls374（1）中取走數據。此時，pcstate變?yōu)榈碗娖?，單片機通過判斷此信號為低電平來判定pc104已取走了數據，可以發下一個數據。 當pcwr信號有效后，pc104把數據鎖存于74ls374（2）中，此時，int0變?yōu)榈碗婇c，單片機產生外部中斷，使mcsrd信號有效，從

  • 基于固定電話網絡的智能家居系統設計

    測； p1. 0 p1. 3 接mt 8888 的數據線d0 d3, p3. 6、p3. 7 分別與mt8888 的wr 和rd 相連， 控制對mt8888 的讀寫操作， 完成dt mf信號的收發。有警情時自動摘機對各種電話信號音進行識別并順序撥打預存的電話號碼。無警情時， 解碼遠程電話按鍵信號實現遠程家用電器控制和現場環境監聽。若無按鍵信號則提示對方簡短留言。 1. 6 語音電路 選用a pr9600 芯片作為錄、放音電路， 并設定為并行八段方式。端口p1. 4 輸出上升沿到74ls374的ck 端， 鎖存p0 口輸出的段選信號， 選擇8 段其中的一段進行錄音或放音。端口p1. 5 輸出低電平時為錄音， 輸出高電平時為放音。lm386 用來放大音頻信號。麥克風除用作錄音外， 還可作為監聽使用， 此時麥克風信號經apr9600 語音電路內部的音頻放大器放大后， 通過電話接口電路ph8809 饋送至電話線實現環境監聽。 1. 7 固態繼電器電路 戶主撥通電話并輸入事先設定的密碼， 經dt mf解碼確認后， p2 端口控制ssr（ so lidstate relay, 固

  • 微機控制的粉劑藥品分裝系統

    計實瓶數、空瓶數、并控制語音報警電路適時發出“空瓶”報警聲，提示操作人員揀出空瓶。瓶到位信號就作為分裝機構的啟動信號。當某路藥倉缺料時，cpu接收檢測出料位信號便啟動相應入料電機對藥倉注粉，注粉時間可設定。所有報警信號由8155接口電路的ｐｃ口輸出，直接控制語音報警電路。8155的pb口作為鍵盤輸入。采用16鍵薄膜開關式鍵盤，其中0～9為數字鍵，a、b、c、d、e、f依次為校準時間鍵、參考設定鍵、顯示班產量鍵、顯示總產量鍵、復位鍵、運行鍵。顯示器采用8只陰極led數碼管，驅動電路由兩片8ｄ鎖存器74ls374和7路達林頓驅動器mc1413組成，以段、位鎖定方式進行動態掃描顯示。掉電保護由3.6ｖ鋰電池及外圍電路構成，斷電后時鐘電路照常工作，所設定參數不會丟失。4只攪拌機分別受8031的p１．４～ｐ１．７控制。這4個口線上的信號先經過74ls04反相，再經mc1413驅動固態繼電器sp2210(ssr１～ｓｓｒ４），控制交流異步電機。從輸入導軌傳送來的空瓶，依次置于大齒盤的每個齒中，由主電機帶動大齒盤作步進轉動。當空盤恰好轉到注粉頭下方時，系統發出瓶到位信號，啟動步進電機帶動絲杠，將料倉里的藥粉通過注

  • 觸摸式互鎖電子開關電路

    相關元件pdf下載：74ls374 工作原理見下圖，74ls374有一特性，即在clk上升沿（由0至1）時，能把d端狀態鎖存到q端；而利用cd4069反相器的輸入高阻特性，實現觸摸操作。平時，反相器輸入端的rc使其輸出端為0，當觸摸第i路進（i=0，1…7），人體感應的信號經反相器分別傳給74ls374的di端和clk端：這時di=1，使clk端具有上升沿條件，因此d端（除di=1外，其余為0）狀態被鎖存到q端（qi=di=1），相應的led亮；當信號消失（指已不觸摸）則維持原態，因clk端已無上升沿條件。因此，觸摸一路僅亮一燈，達到可靠的互鎖兼指示的電子開關目的。

  • 八路互鎖開關電路

    相關元件pdf下載：74ls374 9013 7805 工廠中常用多路互鎖開關來控制多臺工作電機。早期的多路互鎖開關，是用多組電磁繼電器直接制成的，雖然電路簡單，但常出故障，使用很不方便。筆者用三態八d鎖存集成電路74ls374制成八路互鎖開關，可完全取代早期的多路互鎖開關，它具有工作可靠，使用方便等特點。電路如附圖所示。電路工作原理 電路供電電源為12v ，再由ic1(7805)穩壓輸出5v電源供給ic2(74ls374)作為工作電壓。ic2和外圍相關元件組成八路互鎖開關電路，現由繼電器j1～j8組成開關執行器件。ic2的各引腳功能已在圖中標注。①腳en為使能端，低電平有效，所以這里把①腳直接接地。d1～d8為觸發端，cp為時鐘端，q1～q8為輸出端等。當依次按動按鈕開關an1～an8時，對應的各觸發端d1～d8和cp端分別處于高電平，此時輸出端q1～q8也依次輸出高電平，該高電平通過對應的晶體管使繼電器依次工作。不僅如此，各開關的工作還可任意選擇。該電路要完成上述正確的邏輯功能，還需設兩種輔助電路：1、開機延時電路：由r9、c2、bg9管和繼電器j9等組成，延時電

  • BA5104/5204紅外遙控發射、接收集成應用電路圖

    相關元件pdf下載：ba5104 ba5204 74ls374 ba5302 ba5104/5204是一種新型8通道紅外遙控發射/接收專用集成器件。其特點是用它構成的遙控電路外轉元件少，工作可靠通用性好，成本低，無須調試，最適合于專業廠家開發新產品和廣大電子愛好者制作各種紅外遙控電路。由于它采用大規模cmos工藝制成，因此器件本身耗低，電源電壓范圍寬（2.2v時仍能正常使用）適用范圍廣。 ba5104外形引腳圖 ba5204外形引腳圖ba5104/5204紅外發射/接收集成電路由于采用了大規模cmos工藝制成，因此其工作電壓范圍寬，功耗小。其極限工作條件為： 電源電壓：-0.3～+6v；輸入/輸出電壓：（vcc-0.3v)～（vdd+0.3v）；消耗功率：500mw；工作溫度：-10～+70℃；存儲溫度：-40～+125℃。發射芯片ba5104可以發射6個持續信號和2個單次信號，這樣它就具有8個獨立通道

74ls374替代型號

74LS373 74LS37 74LS368 74LS367 74LS366 74LS365 74LS36 74LS357 74LS353 74LS352

74LS375 74LS377 74LS378 74LS379 74LS38 74LS390 74LS393 74LS40 74LS42 74LS447
