請問將12V穩壓到3.3V（要求比較穩的電壓）用什么穩壓管較好？ |
| 作者：ljm100000 欄目：技術交流 |
如題所問。謝謝！ |
| 2樓： | >>參與討論 |
| 作者： chunyang 于 2007/1/11 11:19:00 發布：
電流多大 電流較大的話必須用DCDC，小電流（要計算功耗）時可用LDO。 |
|
| 3樓： | >>參與討論 |
| 作者： davidli88 于 2007/1/11 15:53:00 發布：
要求比較穩定，就不要考慮穩壓管 由于體動態電阻的作用，穩壓管的輸出電壓會隨流經自身的電流大小而改變。 LDO及DC-DC內部都中使用能隙式基準電壓源作為基準參考電壓，很穩定。 |
|
| 4樓： | >>參與討論 |
| 作者： lyDYF 于 2007/1/11 16:05:00 發布：
TL431做并聯文雅 用TL431 |
|
| 5樓： | >>參與討論 |
| 作者： coldra 于 2007/1/11 16:07:00 發布：
TL431能并聯？ |
|
| 6樓： | >>參與討論 |
| 作者： davidli88 于 2007/1/11 16:10:00 發布：
4樓的用法，2樓已經概括了 用為線性電源，TL431不及LDO簡便，線性并聯穩壓電源在輕載情況下效率極低。只適合幾mA量級的應用。 |
|
| 7樓： | >>參與討論 |
| 作者： davidli88 于 2007/1/11 16:11:00 發布：
5樓：并聯文雅（穩壓），指穩壓器件與負載并聯 |
|
| 8樓： | >>參與討論 |
| 作者： coldra 于 2007/1/11 16:13:00 發布：
暈，明白了，還以為多個431呢，嚇一跳 |
|
| 9樓： | >>參與討論 |
| 作者： tuwen 于 2007/1/11 16:37:00 發布：
12V穩壓到3.3V沒有必要用LDO LDO適用于低壓差的場合。 電流不大可用LM317。 |
|
| 10樓： | >>參與討論 |
| 作者： davidli88 于 2007/1/11 16:56:00 發布：

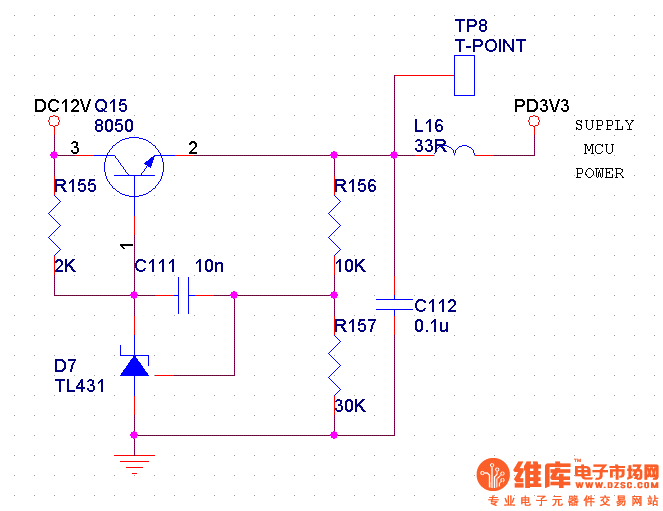

問題不在于有沒有必要 而在于3.3V輸出的LDO，最大允許輸入電壓通常在12V以下。 可用下面這個串聯型穩壓，我用數碼相框上的，量產50K了，還算穩定。
|
|
| 11樓： | >>參與討論 |
| 作者： tyw 于 2007/1/11 20:29:00 發布：
lz哪里去了,電流多大,真暈 搞半天,樓主聲音也沒有了,根據電流才能確定最佳方案哦  * - 本貼最后修改時間：2007-1-11 20:30:13 修改者：tyw |
|
| 12樓： | >>參與討論 |
| 作者： zjp8683463 于 2007/1/12 12:12:00 發布：
davidli88 這個電流能多大？ 好象大了8050受不了，壓差有9V呢 |
|
| 13樓： | >>參與討論 |
| 作者： davidli88 于 2007/1/12 12:16:00 發布：
MCU能要多少電流？ 十來個mA以內吧！調整管100mW不會有任何問題！ |
|
| 14樓： | >>參與討論 |
| 作者： zjp8683463 于 2007/1/12 12:37:00 發布：
恩，小電流應該沒問題 圖收下了 |
|
| 15樓： | >>參與討論 |
| 作者： highway 于 2007/1/12 17:40:00 發布：
LM317 |
|
| 16樓： | >>參與討論 |
| 作者： ljm100000 于 2007/1/12 21:51:00 發布：
謝謝回復 做小電流的，但要求穩定電壓，因?yàn)槭亲鯩CU供電，還有ADC的基準電壓（MCU內置ADC的） 用LDO會不會方便一點，但好像LDO穩到3.3V的輸入電壓都不高。有沒哪款經濟又好用的介紹一下。謝謝 |
|
| 17樓： | >>參與討論 |
| 作者： zjp8683463 于 2007/2/2 13:22:00 發布：
AD基準不能用LDO AD的基本電壓要選擇和AD分辨率相當?shù)幕倦娫?br> 如24位AD的基本2.5V，就要選用檔次比較高的芯片，不是TL431就 能滿足的 |
|
| 18樓： | >>參與討論 |
| 作者： davidli88 于 2007/2/2 13:44:00 發布：
“AD的基本電壓要選擇和AD分辨率相當?shù)幕倦娫础笔遣豢蓪?shí)現的 24位AD主要用于信號采集，24位指的僅僅是分辯率，而不是精度。 要滿足24位的精度，基準電壓精度至少要0.06ppm，試問有那一個“高檔”的芯片可以滿足？ MAX6126夠高檔了吧。這是一款超低噪聲、超高精度、低壓差的電壓基準。具有曲率校正電路和高穩定度、光刻薄膜電阻，具有3ppm/°C (最大值)的溫度系數和±0.02% (最大值)出色的初始精度。 但是，MAX6126的電壓絕對精度也只達到0.02%，也就相當于13位。 在這個條件下，不管你用13位，24位，還是32位，得到的精度也是一樣的，區別僅僅是分辯率不同而已。 |
|
| 19樓： | >>參與討論 |
| 作者： zjp8683463 于 2007/2/2 15:05:00 發布：
davidli88 我指的相當是匹配的意思，不是指2個的分辨率相同 什么樣的AD就配什么樣的芯片 高分辨率的AD的基本電壓源精度當然重要， 但最主要的還是溫漂和噪聲要低 我的意思就是不要拿TL431去做24位AD的基本 * - 本貼最后修改時間：2007-2-2 15:54:52 修改者：zjp8683463 |
|
| 20樓： | >>參與討論 |
| 作者： 甄蔡組合 于 2007/2/2 19:48:00 發布：
都是高手 小弟長見識了 |
|
| 21樓： | >>參與討論 |
| 作者： zjp8683463 于 2007/2/5 11:54:00 發布：
davidli88 優于MAX6126的基本芯片還是有很多 價格基本在3美圓左右，如ADR421，ADR431，AD780，這些精度都在0.1%~0.2% |
|
| 22樓： | >>參與討論 |
| 作者： davidli88 于 2007/2/5 12:00:00 發布：
MAX6126的精度是±0.02% 不知你有沒有看清首頁MAX6126的描述。 |
|
|
|
