跟我學FPGA(從arm9到FPGA) 已經轉移到嵌入論壇了

作者：wangkj　欄目：ARM技術

跟我學FPGA(從arm9到FPGA) 已經轉移到嵌入論壇了
用最小系統，cpu+FLASH+SDRAM+uart,學習用的。
估計得2000元。
每套另外200元。我完成的S3C4510很不爽。
大家個些建議。如果感興趣的多，就做。
至少讓我收回硬件成本就行。

* - 本貼最后修改時間：2007-1-24 10:25:44 修改者：wangkj

2樓：	>>參與討論
作者： hq_y 于 2006/12/31 23:34:00 發布： 9200吧，感興趣~~~~~~~~~~~~~~~~ 先報名~~~~~~~~~~~ * - 本貼最后修改時間：2006-12-31 23:35:10 修改者：hq_y

3樓：	>>參與討論
作者： whereis 于 2007/1/1 0:07:00 發布： . 嘿嘿，高手偶爾也會粗心一下 * - 本貼最后修改時間：2007-1-1 17:59:43 修改者：whereis

4樓：

>>參與討論

作者： whereis 于 2007/1/1 0:15:00 發布：

.
http://bbs.21ic.com/club/bbs/list.asp?boardid=52&page=1&t=2366357&tp=%u6709%u6CA1%u6709%u60F3%u505AIMX31%u677F%u5B50%u7684%u4EBA
有個人打算做imx31，wang可以試試。
當然，保守一點做9200也不錯，畢竟它出來有一定時間了。
最好找個提供樣片的，又可以省一把。

* - 本貼最后修改時間：2007-1-1 1:09:27 修改者：whereis

5樓：	>>參與討論
作者： wenming 于 2007/1/1 8:04:00 發布：加入! fedcn@163.com

6樓：	>>參與討論
作者： centimetre 于 2007/1/1 14:16:00 發布： www.cmtekchina.com

7樓：	>>參與討論
作者： wangkj 于 2007/1/1 17:08:00 發布：主要是BGA焊接，9200用tqfp208的很容易焊. BGA焊接要是能搞定，就作S3C2410了.

8樓：	>>參與討論
作者： whereis 于 2007/1/1 17:59:00 發布： . wang，給你發了消息了，咱們?cè)俾?lián)系一下。也沒什么事，主要是想侃侃這個嵌入式單板，偶的郵箱是linux-wuhan#tom.com，給我email。 * - 本貼最后修改時間：2007-1-18 0:05:28 修改者：whereis

9樓：	>>參與討論
作者： wangkj 于 2007/1/1 20:06:00 發布：不好意思，不知道怎么看消息。

10樓：

>>參與討論

作者： cruise 于 2007/1/1 23:13:00 發布：

給wang兄提個建議
不知道wang兄做這塊板針對的對象是誰，我想不管是學生還是參加工作想進一步提高的人，做一個最小系統都不是一個最好的注意
一般而言，一個人買了開發板，他并不緊緊想學習操作系統內核，他學習的目的是應用，他希望這塊板子有更多的功能，所以要做的話，建議還是多集成一些外設，比如網口、ucb、tft接口等等。
市面上賣開發板的非常多，華恒的說得最詳細，送原理圖，送pcb，送大量源代碼，還有輔助教材（偶不是華恒的哦），但是價格不敢恭維，其他廠家就只知叫賣，對用戶的考慮稍微欠缺。
所以，wang兄要做，不妨參考一下華恒的東西，相信買的人一定非常多，雖然您不以此為生。我周圍很多人都想學習arm9，但都在觀望，一方面是因?yàn)樽再M(fèi)的原因，另一方面也是怕學不到東西。
我水平很低，說的不知對不對，僅供wang兄參考

11樓：	>>參與討論
作者： wangkj 于 2007/1/1 23:41:00 發布：關鍵是成本，東西越多，失敗的可能越大花費的精力越多。以我目前的狀態，我只能作最簡單實用的。

12樓：

>>參與討論

作者： whereis 于 2007/1/2 0:10:00 發布：

.
華恒送原理圖，但是絕對不送pcb，尤其是對小客戶，這可是別人最核心的東西，不會像傻子一樣送人的。
代碼多，哈哈哈哈，笑死了，開源的代碼肯定多呀。
輔助材料，對，他們的文檔的確是寫得非常好。
還有一點就是他們的論壇做得非常好。
至于價格，嘿嘿，付出多回報就大啦，人之常情。
-----------------------------------------------------
華恒的說得最詳細，送原理圖，送pcb，送大量源代碼，還有輔助教材

13樓：

>>參與討論

作者： whereis 于 2007/1/2 0:15:00 發布：

.
說實話，買開發板的，如果都是開發工程師，反而不是好事。
為什么？因?yàn)椋瑫?huì)有更多的人，進入這個行業，會使得行業的門檻降低。
但是，如果把板做出標準器件，像賣電腦配件一樣，賣給終端客戶（這些人，最好根本就不懂），偶認為比較有前景。
---------------------------------
相信買的人一定非常多。

14樓：	>>參與討論
作者： whereis 于 2007/1/2 0:17:00 發布： . BGA是個坎呀，老wang，看到?jīng)]。 ---------------------------------------------- 我周圍很多人都想學習arm9，但都在觀望。

15樓：

>>參與討論

作者： wangkj 于 2007/1/2 9:31:00 發布：

這樣如何，做成AT91RM9200的核心板
只有SDRAM,FLASH 周圍用.27的牌線把信號引出。
除了SDRAM,FLASH其他都是低頻信號。
華恒好像給的原來圖是pdf格式的，不是orcad或者protel的。
我現在在研究FPGA,這個的前途比arm9好的多，可是懂得人太少。
fpga(EP2C5)的成本比AT91RM9200低，速度快得多。比2410貴，有
tqfp和bga封裝。
業余最主要考慮的是封裝，數千片的bga焊接都很貴。

16樓：

>>參與討論

作者： wangkj 于 2007/1/2 9:44:00 發布：

我的fpga方案是
ep2c5/8 TQFP208 (支持arm7,minimips,sun sparc32,niosII,8051,8086,pic)
8-32M SDRAM
2-32M spi FLASH
DAC3550 2聲道聲卡
sd/mmc/spi 接口卡
供電采用atx和dc-dc可選，根據功率負載決定。

預留 68個IO,這68各IO是可配置信號，可以是gpio,addr,data,lvttl高速差分。
這個是我自己項目的一個組成部分，可以拿出來。
成本大約100-200元之間。
速度和采用的軟cpu有關，最好的sparc大約是2410的5倍。
如果算法采用FPGA優化，速度是軟件的5-100倍
這個項目難度很大，估計得3個月以后見,還可能延期。
可是，有多少人需要?

AT91RM9200很簡單，一周原理圖，一周pcb，兩周制版，一周調試，完成。
在制版的時間就可以把軟件準備好。

17樓：	>>參與討論
作者： masashinakayama 于 2007/1/2 11:13:00 發布：我DIY過，ZT9200 支持樓住一下，畢竟去做，敢去做很重要，祝大家新年愉快

18樓：

>>參與討論

作者： cruise 于 2007/1/2 11:15:00 發布：

從華恒的網站看，核心板給的是pdf原理圖
底板給的是protel原理圖和pcb圖。關于fpga，我不是很了解，我單位曾經委托某大學用fpga實現一個算法，后來沒有成功，不過從中我了解到，fpga內部好像作不出ad轉換器，需要使用外部獨立的。
其實不管是arm也好還是fpga也好，只要有興趣和時間，都可以作一些學習板提供給大家，當然輔助學習資料是必不可少的，隨著大家對你個人認識的加深，或許能從中發現一些商機。

19樓：

>>參與討論

作者： wangkj 于 2007/1/2 11:33:00 發布：

這樣看來還是用fpga吧。
這樣可以學習的東西更多。技術含量也更高。
就是時間較長，上班了，把我的設計貼出來大家看看。
將來工作了，工資要比arm高。
fpga也要用到嵌入設計，只是更復雜。
把fpga搞定就可以自己設計cpu了。

20樓：	>>參與討論
作者： whereis 于 2007/1/2 15:01:00 發布： . 用fpga肯定更有挑戰性。老wang，可以借鑒一下arm公司推出的Versatile開發平臺。 http://www.arm.com/products/DevTools/Hardware_Platforms.html ARM核+AHB+橋+APB，不過，要找個好焊的fpga。 * - 本貼最后修改時間：2007-1-2 18:30:50 修改者：whereis

21樓：	>>參與討論
作者： whereis 于 2007/1/2 15:05:00 發布： . 叫你，給偶來個email，看來是等到花都謝了。

22樓：	>>參與討論
作者： wangkj 于 2007/1/2 18:35:00 發布： wangkj#yahoo.com 這是我的油箱

23樓：	>>參與討論
作者： wangkj 于 2007/1/2 18:47:00 發布：那個arm9看起來不錯 就是不知道能不能隨便用。我用fpgpa是8K LU,大約160k門，只要能裝的下，就可以試試看。 sun sparc32是隨便用的，大約3k lu，只用1/3資源吧。如果是niosII占用的更少。500-2.5k之間。

24樓：	>>參與討論
作者： whereis 于 2007/1/2 20:22:00 發布： . 哈哈，老wang，我就知道是你。 http://www.linuxforum.net/forum/showflat.php?Cat=&Board=embedded&NUMBER=383591&page=0&view=collapsed&sb=9&o=0&fpart=all&vc=1

25樓：	>>參與討論
作者： wangkj 于 2007/1/2 20:34:00 發布：兄弟是哪個報上名來 原來我不能自己布線，現在我自己連pcb都能搞定了。從原理圖到最終的程序我都能自己干了，所以不怕。兄弟是哪個報上名來

26樓：

>>參與討論

作者： whereis 于 2007/1/2 21:50:00 發布：

.
當你討論那個pxa板的時候，偶還不知道linuxforum呀，呵呵，就不要為難我了吧。
:((
發現那個帖子，純屬意外。

老wang，現在這個東西，好像有幾個方案：
1.做ATMEL的9200的核心板
2.fpga單板，采用外擴SDRAM.html">SDRAM,spi FLASH的方式，應該也是核心板
3.做FREESCALE的imx31的核心板

比較一下
1.比較成熟，畢竟那么多人都做過。
讀了一下，當年你在linuxforum上的想法，我覺得你肯定是打算把核心板做成gpl的，而應用板取決于用戶自己的需求，所有的總線，控制線的buffer都放在底板上，這個方案在所有備選中是難度最低的。

2.fpga單板，也要做成核心板的樣子，也是你現在最希望去做的，但是有幾個問題：
(1)這個項目會不會還是太大了？
我們要選擇什么樣的構架，還是選用arm處理器的構架方式：ARM內核+AHB總線+橋+APB總線，AHB總線上掛SDRAM控制器，NandFlash控制器，LCD控制器等，APB總線上擴展串口，USB控制器等，這其中包含了太多的IP模塊，這些模塊需要重寫嗎？還是直接從opencores.org上面直接使用，還是直接采用XILINX或ALTERA的ip模塊，偶不確定。
另外，我給你看的那些ARM的評估平臺，沒有對ARM公司付費，應該是不能做的。
雖然，ARM鼓勵你去用它的內核，但僅僅提供ARM7TDMI的內核而已，外圍與總線連接還是問題。
(2)fpga的選擇，能夠選到那種資源夠用的，而焊接容易的片子嗎？

3.imx31的核心板，因?yàn)檎搲嫌信笥延羞@個想法，被我看到了，所以向你提出的，感覺與你們當時做pxa的情況一樣，也是一個很新的處理器，450多個管腳的BGA，費用是個問題，不過，不知道你這次能夠拉到多少贊助？要是FREESCALE能夠支持一下就好了。

題外話，假如單純算贊助的話，ATMEL的9200是非常成熟的片子，應該搞不到樣片，但是FREESCALE應該可以搞到吧，不是壇子里面有人是自曝就是FREESCALE的嗎？而且別人處于產品推廣期。

* - 本貼最后修改時間：2007-1-2 22:47:01 修改者：whereis

27樓：

>>參與討論

作者： wangkj 于 2007/1/2 22:04:00 發布：

fpga的原理圖我畫得差不多了
fpga的原理圖我畫得差不多了
就是電源和磁懸浮部分沒有完成。
磁懸浮是我自己用的，和別人沒關系。
電源比較復雜，要用dc-dc和atx。
AT91RM9200我搞了好幾年了，太容易了。就是不知道值還是不值。
FPGA是軟核，意思是所有的架構都是可以重新配置的，
高度靈活，只要改寫配置文件就行了。
我的fpga不少電路都是借用的AT91RM9200的。
當初俺想作pxa的時候，只能作軟件�，F(xiàn)在不一樣了。

28樓：	>>參與討論
作者： whereis 于 2007/1/2 22:13:00 發布： . 好呀，硬件出來了，偶就要訂一個。 * - 本貼最后修改時間：2007-1-2 22:30:08 修改者：whereis

29樓：	>>參與討論
作者： foyyof 于 2007/1/4 9:28:00 發布：應該做9260。。。才好。

30樓：	>>參與討論
作者： wangkj 于 2007/1/4 12:37:00 發布： 9260沒弄過，9200幾乎是100%的把握軟件都已經移植好了，改起來很容易。不過從反映上看，沒幾個人感興趣。所以......

31樓：	>>參與討論
作者： hq_y 于 2007/1/4 12:38:00 發布：感興趣啊，你直接做成開發板，把你找到的所有資源刻成光盤然后做技術支持即可；

32樓：	>>參與討論
作者： whereis 于 2007/1/4 12:55:00 發布： . 哈哈，老wang呀，給你發email了。

33樓：	>>參與討論
作者： lpf336 于 2007/1/4 12:56:00 發布：頂 lpf336@sohu.com

34樓：

>>參與討論

作者： bairg521 于 2007/1/4 18:46:00 發布：

希望lz能夠發揚GPL精神，把這件事情堅持下去，我一定支持！
頂！bairg521@163.com誰說沒有多少人響應了，關鍵都怕這事會不了了之，以前有很多都是最后不了了之，傷害了大家的感情。
希望lz能夠發揚GPL精神，把這件事情堅持下去，我一定支持��！

35樓：

>>參與討論

作者： wangkj 于 2007/1/4 19:09:00 發布：

我肯定會做，關鍵是AT91RM9200值不值
FPGA的原理圖都差不多了。今天正在看無刷電機的反電動勢檢測。
我對這塊不太熟悉，誰能幫幫忙?
這塊完成了，然后電源完了，就開始布線。
fpga的核心，我會開源的，凡是給我?guī)蜕厦Φ模?br>都可以得到orcad,pcb原圖。其他人可以提供pdf圖。
學習的的話，可以自己按照我的pdf圖自己畫。
商業用的話，給我點錢，也不算過分。
這叫做按勞分配。
有個老兄有arm的ip core,可以玩玩。
或者找arm公司幫幫忙，畢竟是幫他們推銷。
實在不行就玩arm7.這個有免費的，雖然有bug.

36樓：	>>參與討論
作者： wangkj 于 2007/1/4 19:14:00 發布：老兄，沒見到你的郵件啊.是不是丟了。

37樓：	>>參與討論
作者： wangkj 于 2007/1/4 19:49:00 發布： LM339這些比較器誰用過? 用在5v的環境中，如果輸入出現負電壓，會造成LM339的雖壞嗎?

38樓：

>>參與討論

作者： whereis 于 2007/1/4 19:58:00 發布：

.
老wang，是說我嗎？
可能繞道去yahoo的路還沒修好吧，email里面也沒什么大的事情。

我建議，老wang公布個建行的賬戶吧，我們大家就可以donate一點了，100或200都是可行的，當然the more,the better。

另外，對于9200,看老wang，這癡迷不悔的樣子。
我有一個新的想法，為什么不直接做9200的反向設計呢？
9200直接用fpga替代(我說的替代是，功能替代，邏輯替代，管腳不一定要兼容，我們還可以擴展一些別的ip模塊出來)，外部該接FLASH，SDRAM還放在那個位置，我們就做ic里面的不就行了。

現在，我就在想把我那個2410給反向crack了。
但是，選什么型號的fpga呢？還沒確定。

電機不懂。
.....................................................
無刷電機的反電動勢檢測

LM339 就1個4運放集成，以下是其使用例子
http://www.qlmcu.com/wz_tw/ReadNews.asp?NewsID=594
你是不是量錯位置了？
-----------------------------------------------------

* - 本貼最后修改時間：2007-1-4 22:26:16 修改者：whereis

39樓：	>>參與討論
作者： whereis 于 2007/1/4 20:09:00 發布： . 另外，費用應該也不那么貴吧。 4層板，800元的開工費，0.3元/cm2 6層板，1500元的開工費，0.45元/cm2 感覺4層板，放個qfp的fpga，應該是可行的，大不了核心板大一點吧。

40樓：

>>參與討論

作者： wangkj 于 2007/1/4 21:54:00 發布：

你篇文章我看了好幾遍了
沒有涉及到負電壓?jiǎn)栴}，好像手冊里寫的是-0.3v,但是我見到的反電動勢檢測根本沒考慮<0.3v的情況，是不會出現，還是故意漏掉?
我對這幫寫文章出書的120個不放心。原理還行，細節難說。我是工程，必須正確。

另外，F(xiàn)PGA和AT91RM9200都是tqfp208封裝的，arm7+mmu是沒有問題的，關鍵是能不能說服arm公司，讓他們提供給我們支持，或者干脆，誰能找個D版的，大家玩玩。沒有商業利益，研究看看。這個是可以放得下的。
arm9比較懸，可能會空間不夠。我用的是EP2C8,8k lu,160k門。

這兩個管腳不兼容，不能直接替換。

arm不用反向，如果有搞ip core的朋友，應該能弄得到。我目前還木有途徑啊。
8086,8051,NIOSII,pic倒是有現成的。

41樓：	>>參與討論
作者： whereis 于 2007/1/4 22:47:00 發布： . 老wang，你是不是打算做成這樣的？ http://www.21control.com/Shop/FPGA/200607/Shop_20060723143129.html

42樓：	>>參與討論
作者： lism 于 2007/1/5 1:09:00 發布：對FPGA一竅不通，但聽老王說，心癢癢的。算上我一個。焊接我可以找人代工。ｑｑ：404792565

43樓：

>>參與討論

作者： dragonyoo 于 2007/1/5 8:37:00 發布：

arm核心板
    這多人有這么多熱情，寒冷的冬天也感到溫暖。
  我以前也有這個想法，做一個arm核心板子，自己學習所用。最初準備采用S3C2410，因?yàn)樗蠱MU單元，arm9的內核，可后來實在是沒時間。原理圖都完成了，PCB封裝都做好了，但一直沒有繪制。
   我作FPGA很多年了，EP2C5剛剛調試完成，我這邊可以找到PCB加工廠家，價錢便宜，質量可靠。也可以找到焊接BGA的廠家和人員。如果大家想做，我們可以充分聯合所有的資源。
  按照我的想法：?jiǎn)纹瑱C(jī)51 ＝初級水平，arm＋linux 中級水平， FPGA＋操作系統 ＝高級水平。fpga帶MCU的內核，我現在很猶豫，我用的是ALTERA的芯片，它是niosII，而XILINX公司的是powerpc或者M(jìn)icroBlaze，ALTERA的NIOSII不通用，而且不開放源碼。我在網上下載了一個arm的core，但個人能力有限，如果大家都想學習的話，集思廣益，找一個好的研究方向。
我的Email：seaswim_yu@hotmail.com,QQ:4226278

44樓：	>>參與討論
作者： wangkj 于 2007/1/5 8:45:00 發布：如果能把bga焊接搞定，我們就用35k邏輯宏單元的。裝個arm9都沒問題。8k lu的是太小了。都會我把原理圖整理下，然后上傳

45樓：	>>參與討論
作者： wangkj 于 2007/1/5 9:51:00 發布：感覺斑竹加精純粹是瞎加這么好的帖子不加，上次這個項目的一小部分的sd卡竟然加了。準備上傳了，pdf格式大家看看。 brush_less部分和電源沒有完成。都到這個程度，還有啥理由不完成?

46樓：	>>參與討論
作者： wangkj 于 2007/1/5 9:53:00 發布： pdf 格式的原理圖我的core板和其他的最大區別，就是可以獨立工作。用戶加上電源，就可以用了。總共預留了66個總線，可以是差分也可以是非差分。 http://bbs.21ic.com/upfiles/img/20071/20071595315532.pdf

47樓：

>>參與討論

作者： whereis 于 2007/1/5 10:31:00 發布：

.
to dragonyoo
你說能夠找到pcb加工優惠的地方，能夠具體查到價格嗎？
比我說的差多少？

--------------------------------------------
whereis 發表于 2007-1-4 20:09 ARM 論壇 ←返回版面按此察看該網友的資料按此把文章加入收藏夾按此編輯本帖

39樓： .

另外，費用應該也不那么貴吧。
4層板，800元的開工費，0.3元/cm2
6層板，1500元的開工費，0.45元/cm2

感覺4層板，放個qfp的fpga，應該是可行的，大不了核心板大一點吧。

48樓：	>>參與討論
作者： whereis 于 2007/1/5 10:33:00 發布： . 老wang。偶正在看電路。大家都來看看，隨便提提意見呀。

49樓：

>>參與討論

作者： wangkj 于 2007/1/5 10:37:00 發布：

1000.2000的錢不是問題
幾千元不是問題，
這個我都可以自己出，關鍵是人員。
我對fgpa不熟悉，但是我已經找到朋友幫忙，dragonyoo 兄弟也是fpga高手這個也沒問題。軟件是俺的本行這個更沒問題。fpga的技術支持ALTERA肯定可以幫忙，這個也沒問題。原理圖pcb我自己也都能搞定。
圖紙中的軟網絡，聲卡等不是第一步完成的，是后續的開發，留給有興趣的朋友。
我們完成的第一步是一個簡單的cpu,串口能輸出數據，led能亮而已。

但是，無刷電機部分的電路我還沒搞定。這部分是我自己用的，我也必須加上。
硬件是錢啊，不能改來改去，硬件一步到位，軟件分部實現。

就是用LM339的那頁圖紙，大家?guī)臀艺覀€(gè)搞搞無刷電機的朋友，估計很快原理圖就完成了。

50樓：

>>參與討論

作者： whereis 于 2007/1/5 10:40:00 發布：

.
to dragonyoo
假如，你對XILINX與ALTERA的片子都比較熟悉，歡迎你幫我們大家理理思路，尤其是在選型方面。
我的要求，很簡單，如果要反向crack 2410這樣的芯片，你覺得應該選擇什么型號的fpga芯片，當然，盡量費用低一點，包括板的費用，芯片的費用。

歡迎大家一起來討論呀。

51樓：

>>參與討論

作者： wangkj 于 2007/1/5 10:42:00 發布：

LM339和反電動勢的負電壓造成的芯片損壞問題
我沒底的是LM339和反電動勢的負電壓造成的芯片損壞問題。
各個論文沒有提到這個問題，是不是沒有這個問題，還是他們沒注意。我的數學太差。大家?guī)臀铱纯?br>

http://bbs.21ic.com/upfiles/img/20071/20071510426493.pdf

52樓：	>>參與討論
作者： wangkj 于 2007/1/5 10:43:00 發布：第二個 http://bbs.21ic.com/upfiles/img/20071/200715104324635.pdf

53樓：	>>參與討論
作者： wangkj 于 2007/1/5 10:43:00 發布： 333

54樓：	>>參與討論
作者： whereis 于 2007/1/5 10:43:00 發布： . to 老wang 不錯，相當務實的想法，完全認同。 -------------------------------------------------- 我們完成的第一步是一個簡單的cpu,串口能輸出數據，led能亮而已。 * - 本貼最后修改時間：2007-1-5 10:45:05 修改者：whereis

55樓：	>>參與討論
作者： wangkj 于 2007/1/5 10:44:00 發布： 4444 http://bbs.21ic.com/upfiles/img/20071/200715104445547.pdf

56樓：	>>參與討論
作者： wangkj 于 2007/1/5 10:46:00 發布： 555 這是我找到的幾篇比較好的關于無刷電機的論文，我家里還有一本專門的書，很多是數學描述。俺的數學確實較差。 :( 那位朋友數學好，幫幫忙。 http://bbs.21ic.com/upfiles/img/20071/200715104522544.pdf

57樓：	>>參與討論
作者： wangkj 于 2007/1/5 11:03:00 發布：想一個極端情況電機以全速旋轉，突然停電了，這時候，反電動勢應該和電壓差不多，而極性是負壓。如果僅僅能承受-0.3v,LM339肯定死翹翹了。

58樓：	>>參與討論
作者： wangkj 于 2007/1/5 11:21:00 發布： IRF7101中的哪個反向二極管是不是保證不出現負電壓的? 如果出現負電壓，該二極管將這些負電壓產生的電流卸載掉，從而可以保護LM339? 誰對mos熟悉，是不是這樣?

59樓：	>>參與討論
作者： zhaoxucsu 于 2007/1/5 12:07:00 發布：如果做FPGA,我報名 zhaoxu633@163.com 最好用ALTERA的芯片,正好有USB_blaster,省得買工具了

60樓：	>>參與討論
作者： wangkj 于 2007/1/5 12:14:00 發布：基本確定fpga了，是ALTERA的EP2C8 你可以看我附件中的原理圖，雖然沒有完成，但是架構和大部分原理圖都完成了。幫我看看完成的部分有沒有問題。

61樓：	>>參與討論
作者： wangkj 于 2007/1/5 14:40:00 發布：剛完成的無刷電機控制部分的電路剛完成的無刷電機控制部分的電路看看硬件上有沒有問題。軟件上是根據獲得的過零信號，加一定的延遲進行換相控制的。

62樓：	>>參與討論
作者： wangkj 于 2007/1/5 14:41:00 發布：附件: http://bbs.21ic.com/upfiles/img/20071/200715144145323.pdf

63樓：	>>參與討論
作者： wangkj 于 2007/1/5 15:54:00 發布： teset

64樓：	>>參與討論

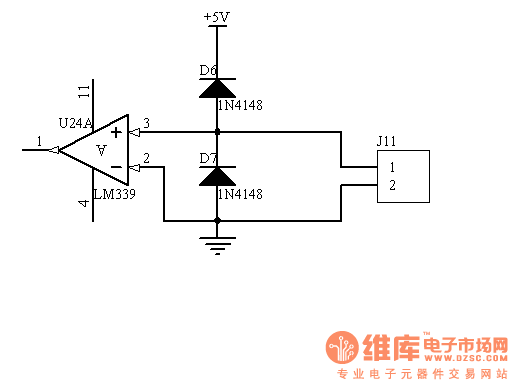

作者： wangkj 于 2007/1/5 15:55:00 發布：下該后的電機部分防止LM339損毀。 http://bbs.21ic.com/upfiles/img/20071/200715155510395.pdf

65樓：	>>參與討論
作者： bairg521 于 2007/1/5 16:48:00 發布：老wang，339這樣接應該沒問題，一般的運放都是這樣處理的老wang，339這樣接應該沒問題，一般的運放都是這么處理的，我想339也行。雖然用過339，但沒仔細研究過這個問題。

66樓：	>>參與討論
作者： wangkj 于 2007/1/5 18:54:00 發布：我不知道你的電路從哪里找的 3應該會出現負電壓，但不知道會是多少? 從等效電路圖看，外接電路可能承受較高的負電壓，但是手冊寫的是-0.3. 我比較迷惑。我最后一個版本的圖已經加了保護，保證不超過-0.21v

67樓：	>>參與討論
作者： wangkj 于 2007/1/5 18:57:00 發布：兩個二極管我用的是mos內置的這個沒缺。看來我的電路應該可以正常工作。下周開始最后電源部分的設計。

68樓：	>>參與討論
作者： bairg521 于 2007/1/5 19:37:00 發布：這是最基本、最常用的“鉗位電路”啊，輸入電路中的D1和D2組成了常用的鉗位電路：當Vi>5V時，D1導通，則Vi被鉗位到5V；當Vi<0V時，D2導通，則Vi被鉗位到0V，這樣能保證輸入在0V~5V之間。

69樓：	>>參與討論
作者： wangkj 于 2007/1/5 21:38:00 發布：樓上的，你忘記了二極管是有正向壓降的。基本在0.3-1.4 v 之間，不同的管子壓降不同。這個是我不得不考慮的。比較器的靈敏度才0.002v

70樓：

>>參與討論

作者： dragonyoo 于 2007/1/8 8:49:00 發布：

arm開發
  周末有點忙，沒有時間上網。抱歉。
  wang兄和whereis兄，不知現在有什么新的想法？
采用fpga來完成S3C2410的功能，個人認為幾乎是不可能的。它需要的資源太大了，這個需要ALTERA的最高端芯片，而且這個最高端芯片能不能滿足要求還是個未知數。當然，價格也是天價。ALTERA的ep2c35的價格就是850元（這是去年打聽的價格），ALTERA的高端芯片至少是1000元以上。
  6層板，我這邊開工費低個2、300元錢，，制板費用可能高了一點，是0.6元/cm2，，這個6層板可以有bga的封裝。
  采用fpga來完成arm內核，大部分是arm7的內核，難度很大，而且投資也不少。arm9內核在fpga上完成，太難了。我建議先用個現成的arm9內核芯片，大家都先熟悉熟悉。
   前一段時間收到一封email,上面有arm、fpga、dsp。而且都非常高端，北京奧爾斯電子科技有限公司生產的，如果作高端設計，可以參考。

71樓：

>>參與討論

作者： wangkj 于 2007/1/8 10:14:00 發布：

應該沒那么高的價格
查不定應該是一半的價格，但是，關鍵是焊接。
業余玩最好別用bga,而且，實現所謂的2410也沒有必要，實現arm9就行了。
不過arm9幾乎要用光EP2C8了，其他都沒空間了。
研究和實用是兩碼事。我這個不是針對arm9的，是針對NIOSII,LENO(sparc32)這些占用資源不超過3k lu的。是針對開源cpu的，arm9的license就好幾百萬，我們玩不起。如果找個D版的自己玩就行了。
這個板子已經定型，不會大改了。而且BGA我們搞不定。最多換ep2c20,tqfp240,20k LU 裝arm9還剩下12k lu,我覺得沒必要。ep2c20比ep2c5貴4倍。我的ep2c5,EP2C8是通用的。可以直接替換。ep2c20是換不了的。

72樓：	>>參與討論
作者： wangkj 于 2007/1/8 14:03:00 發布： atx 電源是如何實現一鍵開關的? 不是用綠線接地的方法。需要用觸觸開關控制。 LDO畫完了，dc-dc基本選定msp5430,兩路。這3種電源不是同時用的，用一種就可以。為不同應用預留不同的功率。

73樓：	>>參與討論
作者： wangkj 于 2007/1/8 16:49:00 發布： change IE

74樓：	>>參與討論
作者： wangkj 于 2007/1/8 16:50:00 發布：兩個單按鍵開關電路 74HC04和CD4069在這兩個電路中是不是可以互換?

75樓：	>>參與討論
作者： wangkj 于 2007/1/8 16:53:00 發布： second

76樓：

>>參與討論

作者：相對論科技于 2007/1/9 18:18:00 發布：

好消息哈
頂級功能2440開發板
超強和配置，極低的價格，保證購而無悔。下面是簡介（詳情請點擊http://www.xiangduilun.com/content.asp?ParentID=194&classid=199&id=606）：
   核心資源：
         400MHZ~533MHz ARM920T內核：S3C2440A，64MB 100MHZ~133MHz
SDRAM，65MB FLASH(64MB NAND,1MB NOR)
領先國內競爭對手之首創接口(只就2440開發板而言，沒有任何其他廠家能提供以下功能)：
        AC97立體聲音頻，IN/OUT各一個. 雙路工業標準CAN接口(選配).  雙路內含128字節FIFO之高速UART串行口(速率2Mbps~4Mbps，用于連接高速GPS/GPRS/CDMA模塊)
開發系統文檔清單：
              ●NonSuch2440使用手冊（PDF格式）
              ●NonSuch2440板硬件原理圖（PDF格式）
              ●開發板元器件手冊（PDF格式）
              ●如何在NonSuch2440板上型上運行WinCE(PDF格式）
開發系統硬件清單：
             ●開發板主板一塊
             ●JTAG轉換板一塊
             ●Multi-Jtag接口板一塊（可實現對CPLD和FLASH的編程）
             ●PCMCIA接口板一塊
             ●DB9串口線一條
             ●并口線一條
             ●交叉網線一條
             ●USB電纜一條
             ●12V穩壓電源一個
             ●開發資料光盤若干張
開發系統軟件清單：
      開發板標準配置為WinCE.net4.2,linux作為后備OS
              ●USB downloader firmware以及win98/me/2k/xp驅動
              ●硬件驅動程序范例源代碼
              ●開發板測試程序源代碼
              ●WinCE.net4.2 BSP 源代碼  標準配置
              ●S3C2440的ARM Linux開發工具包（含vivi，kernel,rootfs, QT/EMBEDED）
              ●三星燒片程序
詳細的文檔和軟件原碼，總之應有盡有。

77樓：	>>參與討論
作者： wangkj 于 2007/1/10 17:39:00 發布：原理圖(pdf格式) http://bbs.21ic.com/upfiles/img/20071/2007110173910184.pdf

78樓：	>>參與討論
作者： ysf 于 2007/1/10 19:17:00 發布： usb口用PDIUSBP11,這個東東還好找到不? 速度會不會有點慢啊?要是口線夠還不如用PDIUSBD12

79樓：	>>參與討論
作者： wangkj 于 2007/1/10 19:20:00 發布：就是口線不夠用才這樣做得。而且，這個芯片可以不用。就是隔離性不好而已。

80樓：	>>參與討論
作者： lionwq 于 2007/1/10 20:28:00 發布： a 怒贊�。。�！

81樓：	>>參與討論
作者： wangkj 于 2007/1/11 20:08:00 發布：最新改了一版，但是，沒幾個人感興趣。等都做完了，我再貼出來。

82樓：

>>參與討論

作者： whereis 于 2007/1/11 22:18:00 發布：

.
老wang不要那么快，偶們跟不上你的步伐。
另外，偶現在純?cè)趌inux下，找個ALTERA的開發工具都不容易，而且ALTERA的海外站點還是斷的，下不了Quartus II Web Edition SOFTWARE Version 6.1 for linux。

對了，老wang，給你發的站內消息是否有收到？

83樓：	>>參與討論
作者： highway 于 2007/1/12 9:34:00 發布：和我發個消息吧,13770547485

84樓：

>>參與討論

作者： wangkj 于 2007/1/12 9:39:00 發布：

沒有看到你的，我那次換IE偶爾跳出來的短消息。
更新只是完善，大的架構沒有任何調整。增加了ep2c5的支持保證部分，和把電源分離。atx和dc-dc另外作小子板。板載ldo,這樣，fpga-core可以獨立工作，也很容易擴展。
另外，還有一個獨立的led顯示矩陣也是獨立的子板
fpga-core采用4層布線，電源單面，led-matrix采用雙面。

這個核心板大約300(200-400)元左右，不包括電源。
我昨天，仔細考慮，核心版雖然會開放，但是，led-matrix部分不是。
這個可以做成352*288真彩色的led顯示屏，誰知道這方面的市場情況，我們摻和近來能掙錢嗎?要求不高，只要能養活自己就行了。我真的特別不想打工了，覺得太不爽了。而且這個方案比較簡單，很容易實現。我一個就能都做了。

而我未來的磁懸浮顯示系統部件太多太復雜，需要時間較長。
賣開發版是不可能掙錢的，也沒這個打算。

85樓：	>>參與討論
作者： wangkj 于 2007/1/12 10:43:00 發布：短信和消息都已經回復。

86樓：	>>參與討論
作者： lpf336 于 2007/1/12 11:17:00 發布：在網上看見杭州自由電子已經把linux移植到fpga上了

87樓：	>>參與討論
作者： highway 于 2007/1/12 11:23:00 發布：已收到,看是否可合作:)遲點回郵件

88樓：	>>參與討論
作者： haj 于 2007/1/12 11:43:00 發布：動作可真快�。�

89樓：

>>參與討論

作者： wangkj 于 2007/1/12 12:24:00 發布：

應該是NIOSII linux
lpf336 發表于 2007-1-12 11:17 ARM 論壇 ←返回版面按此察看該網友的資料按此把文章加入收藏夾按此編輯本帖

87樓：在網上看見杭州自由電子已經把linux移植到fpga上了

FPGA是不可能直接跑linux的，需要一個軟核。NIOSII早就可以了。支持的軟核還很多。

90樓：

>>參與討論

作者： whereis 于 2007/1/12 15:07:00 發布：

.
項目注冊其實可以選擇
http://gro.clinux.org/
偶前不久還注冊過1個，畢竟是在國內的，有郵件列表，還是挺方便的。
skyeye的項目就在這個上面。 http://gro.clinux.org/projects/skyeye/

21ic的論壇消息，的確是不爽，不過在linux+firefox的平臺下，應該可以彈出消息的。

91樓：	>>參與討論
作者： wangkj 于 2007/1/12 16:22:00 發布：等差不多了，我在注冊。我有彈出窗口過濾，可能當垃圾扔了。

92樓：	>>參與討論
作者： lpf336 于 2007/1/13 9:17:00 發布： skyeye是開源的樓主是不是打算自己做個軟核？ * - 本貼最后修改時間：2007-1-13 9:31:07 修改者：lpf336

93樓：	>>參與討論
作者： wangkj 于 2007/1/13 16:14:00 發布：沒有打算自己做軟核，俺沒那水平我只是用別人的軟核而已。

94樓：

>>參與討論

作者： whereis 于 2007/1/14 14:10:00 發布：

.
問了下價格，(零售小量)EP2C8 150左右，EP2C20 300左右，從萬象電子得到的價格。
老wang，偶覺得這個硬件有些瓶頸，特別是存儲的時候，SDRAM才16位總線，另外FLASH使用spi接口的serial dataFLASH。
當然，這個可能與你具體情況相關。

* - 本貼最后修改時間：2007-1-14 14:19:21 修改者：whereis

95樓：	>>參與討論
作者： wangkj 于 2007/1/14 19:39:00 發布：我能拿到的價格大約是這個價格的60%左右。 SDRAM 16bit足夠了，FLASH用spi是備用的，主要是必須剩下66個gpio

96樓：	>>參與討論
作者： whereis 于 2007/1/14 20:14:00 發布： . 你拿到的價格，可以做到這么低嗎？ 60%左右就是說EP2C8 90左右 EP2C20 180左右但是我用 http://www.icminer.com http://www.guangdongdz.com/ 好像還沒看到這低的呀。老wang，請說說。

97樓：	>>參與討論
作者： wangkj 于 2007/1/14 21:14:00 發布：這是內部情況，不能講。你可以給我發短信聯系。我們和ALTERA有特殊關系。

98樓：

>>參與討論

作者： whereis 于 2007/1/15 20:25:00 發布：

.
to wang
EP2C8從駿龍拿50片，112RMB/pcs，今天遇到的一個中科院物理所的帥哥就是這個價，那位帥哥中了個安捷倫的大獎，看他美的，嘖嘖。。。 :)
實在不行從他那里蹭點。
他那兒cyclone1也有，再瞧瞧吧。

今天，一共與4家聯系，過幾天之后，會有一個回復。
偶的核心板打算用以下的芯片為:
fpga:EP2C20Q240C8N 1pcs
FLASH:INTEL的E28F640J3A120(64Mbits) 1pcs或
      spansion的S29GL064M90(64Mbits) 1pcs
SDRAM:SAMSUNG的K4S561632H-T(U)C/L60(256Mbits) 2pcs或
      HYNIX 的HY57V561620FT-6(256Mbits) 2pcs或
      MICRON的MT48LC16M16A2P-70(256Mbits) 2pcs
另外LM7805-0.8A
   LM1117-3.3-0.8A
   LM1117-1.2-0.8A若干
當然還需要fpga的配置芯片，沒有算進去。

SAMSUNG的SDRAM K4S561632H-T(U)C/L60，報到30/pcs，看看MICRON的MT48LC32M16A2TG(32Mx16)133Mhz居然45，太忽悠了。
INTEL的FLASH E28F640J3A120，報到50，大致接受。

預算不多，神吶，再便宜一點吧，哈哈。

* - 本貼最后修改時間：2007-1-16 0:15:58 修改者：whereis

99樓：	>>參與討論
作者： wangkj 于 2007/1/15 20:30:00 發布： INTEL 的FLASH又貴又慢，建議換amd的。我的fpga 可以用EP2C8也可以用ep2c20，LDO都用LM1117系列，減少器件類型。如果是你自己的項目和我這個合并吧。你要使用并行FLASH可以做到子版上，因?yàn)檫@個速度要求不高。不像SDRAM必須高速。

100樓：

>>參與討論

作者： whereis 于 2007/1/15 20:40:00 發布：

.
用子板呀，還沒想過，我打算把fpga放到正面，FLASH與SDRAM直接貼到背面去。
關于FLASH，你的建議，我會仔細考慮的，把a(bǔ)md提升起來，不過，怕不好買。而且也不知道到底是買amd，還是FUJITSU，還是spansion。
臺灣mxic是不會用的，因?yàn)閙xic以前用過，容易出問題。
"LDO都用LM1117系列"，好的。

* - 本貼最后修改時間：2007-1-15 20:42:46 修改者：whereis

101樓：	>>參與討論
作者： wangkj 于 2007/1/15 21:10:00 發布：買spansion 的，原來我們是用INTEL的后來?yè)Q用的spansion的。速度比INTEL的快3,5倍。

102樓：

>>參與討論

作者： whereis 于 2007/1/15 21:59:00 發布：

.
呵呵，Cyclone2 Nios2 DB 2C35的DEMO板上就是用的spansion+MICRON的組合。
spansion:S29GL128M10TFIR1(128Mbits)
MICRON:MT46V16M16TG(256Mbits) 不過是DDR SDRAM
值得借鑒。

我需要使用spansion的S29GL064M90(64Mbits)
MICRON的MT48LC16M16A2P-70(256Mbits)

* - 本貼最后修改時間：2007-1-17 23:52:20 修改者：whereis

103樓：

>>參與討論

作者： wangkj 于 2007/1/16 8:24:00 發布：

SDRAM可以隨便換，不同廠家，不同容量的很容易替換
SDRAM是標準的。而FLASH差異較大。
u-boot中列出的amd FLASH型號：
       SWITCH (info->FLASH_id & FLASH_VENDMASK) {
        case FLASH_MAN_AMD:     printf ("AMD ");                break;
        case FLASH_MAN_BM:      printf ("BRIGHT MICRO ");       break;
        case FLASH_MAN_FUJ:     printf ("FUJITSU ");            break;
        case FLASH_MAN_SST:     printf ("SST ");                break;
        case FLASH_MAN_STM:     printf ("STM ");                break;
        case FLASH_MAN_INTEL:   printf ("INTEL ");              break;
        default:                printf ("UNKNOWN Vendor ");     break;
        }

        SWITCH (info->FLASH_id & FLASH_TYPEMASK) {
        case FLASH_S29GL128M:
                printf ("S29GL128M-R2 (128Mbit, uniform sector size)\n");
                printf ("ID:%4x\n",(info->FLASH_id & FLASH_TYPEMASK));
                break;
        case FLASH_S29GL064M:
                printf ("S29GL064M-R6 (64Mbit, uniform sector size)\n");
                printf ("ID:%4x\n",(info->FLASH_id & FLASH_TYPEMASK));
                break;
/*      case FLASH_S29GL032M:
                printf ("S29GL032M-R2 (32Mbit, uniform sector size)\n");
                printf ("ID:%4x\n",(info->FLASH_id & FLASH_TYPEMASK));
                break;
*/      default:
                printf ("UNKNOWN Chip Type:%4x\n",(info->FLASH_id & FLASH_TYPEMASK));
                break;
        }
S29GLxxx系列是個不錯的選擇。

104樓：	>>參與討論
作者： whereis 于 2007/1/17 23:39:00 發布： . 王，這個忽悠就拜托了。現在，按照已得的回復來看，如果訂2片，280RMB pcs。1片，不鳥你。 :(

105樓：	>>參與討論
作者： lucidmask 于 2007/1/18 11:34:00 發布：什么時候弄出來呀，我感興趣呀！

106樓：	>>參與討論
作者： wangkj 于 2007/1/19 13:27:00 發布：自己搞定了。是統一個元件如果有過多重復的VCC,GND名稱會造成程序出錯。改正方法是把vcc改成vcc1,vcc2.... vccN,gnd同樣處理。其他重復的管腳名稱也這樣。 TMD,ALLEGRO也原來有bug啊。

107樓：	>>參與討論
作者： wangkj 于 2007/1/19 16:36:00 發布： pcb 布局文件剛剛開始，還沒有確定大小和位置。 http://bbs.21ic.com/upfiles/img/20071/2007119163527149.pdf

108樓：	>>參與討論
作者： lucidmask 于 2007/1/19 17:48:00 發布：辛苦！加油!

109樓：	>>參與討論
作者：啊粒狗肉于 2007/1/20 16:36:00 發布：把VCC,GND腳的屬性改成POWER就行了不用改NAME

110樓：	>>參與討論
作者： wangkj 于 2007/1/20 17:51:00 發布： vcc gnd早就是POWER屬性了，照樣出錯。這個可能和cadence屬性有關系。

111樓：	>>參與討論
作者： whereis 于 2007/1/21 21:04:00 發布： . 王，如果把核心板做成這個樣子行不行呀？ http://www.bluevox.com.cn/product/files/13.htm 哈哈，SDRAM插槽，那就可以把板豎起來了，不錯不錯。 * - 本貼最后修改時間：2007-1-21 23:03:09 修改者：whereis

112樓：	>>參與討論
作者： wangkj 于 2007/1/21 21:35:00 發布：很好啊也可以用144 pin SDRAM插槽

113樓：	>>參與討論
作者：藍色楓于 2007/1/21 23:31:00 發布：想做個AT91RM9200的小板子，有感興趣的嗎據說周立功的開發板什么都有送。。。

114樓：	>>參與討論
作者： ylong 于 2007/1/21 23:37:00 發布： wangkj 有什么進展？好像一直在炒作。

115樓：

>>參與討論

作者： wangkj 于 2007/1/22 9:12:00 發布：

最新的pcb布局文件
周日完成的，適合現成的兩個模具。從海淀黃莊買的。
別的沒辦法考慮了。
是ALLEGRO原圖，感興趣的可以下載。如果誰想幫我布線可以提供orcad原圖。
原理圖最多進行微調，不動了。
大小是11.4*6.5 cm ,4層設計。

http://bbs.21ic.com/upfiles/img/20071/200712291156958.rar

116樓：	>>參與討論
作者： cll 于 2007/1/22 9:51:00 發布：我有9200 + FPGA(EP1C3)+ RTOS + LWIP + FILESYSTEM 已量產，用在圖像傳輸上

117樓：	>>參與討論
作者： ldz2000 于 2007/1/22 13:23:00 發布：支持，很想?yún)⑴c一把。支持，很想?yún)⑴c一把。

118樓：	>>參與討論
作者： wangkj 于 2007/1/22 13:26:00 發布： 120樓的方案，如果用一片EP2C8也應該能夠?qū)崿F(xiàn)。 * - 本貼最后修改時間：2007-1-22 14:17:11 修改者：wangkj

119樓：	>>參與討論
作者： whereis 于 2007/1/23 21:08:00 發布： . 從ALTERA的ftp上下東西，那個速度真的是賊慢賊慢的，不過有l(wèi)inux下的quartus與nios2工具，不錯。就是它了，quartusii_60_linux.tar與niosii_60_eval_linux.tar

120樓：	>>參與討論
作者： whereis 于 2007/1/23 21:35:00 發布： . fpga的配置芯片價格也不菲，EPCS4SI8N開價45，不過只有sop的封裝，絕對非常小，卸下來都不方便，看來只能單獨做成個DIP的小板了。 EPCS4SI8N(FLASH, 1-Mbit FLASH MEMORY, Serially Configure) 也不知道，這個大小是否足夠。

121樓：	>>參與討論
作者： wangkj 于 2007/1/23 22:11:00 發布：用單片機配置讀sd卡，或者用cpld讀sd卡，opeincores有方案。配置芯片太貴了.只有EPCS1便宜，也要10元呢。

122樓：	>>參與討論
作者： pandafeng 于 2007/1/24 6:14:00 發布：回62樓你的圖是錯的. 電機的中點應該接LM339的4,6,8腳. 另外,用軟件做控制,當電機高速的時候總線會有一定的負擔.既然fpga都現成了,為何不用硬件去完成呢? 當然,啟動,換向可由軟件來做.

123樓：	>>參與討論
作者： pandafeng 于 2007/1/24 6:32:00 發布： 74樓,可以互換最好不要用4069去替換HC04,它們的帶載能力不同.

124樓：	>>參與討論
作者： wangkj 于 2007/1/24 8:37:00 發布：挪窩了 http://bbs.21ic.com/club/bbs/list.asp?boardid=8&page=1&t=2424966&tp=%u8DDF%u6211%u5B66%20fpga%20%u632A%u5230%u8FD9%u91CC%u4E86 http://bbs.21ic.com/club/bbs/list.asp?boardid=8&page=1&t=2424966&tp=%u8DDF%u6211%u5B66%20fpga%20%u632A%u5230%u8FD9%u91CC%u4E86

125樓：	>>參與討論
作者： arm946 于 2007/1/24 11:55:00 發布： re: 感興趣,聯系我.

126樓：	>>參與討論
作者： lism 于 2007/1/24 19:02:00 發布：我有塊9200和一塊空PCB，誰要呀？有完全正確的原理圖。感興趣加ｑｑ聊：404792565　請附加信息：９２００

參與討論

相關帖子

招聘電子工程師-廣州巨騰自動化

啟動代碼的問題

intel PXA270調試盒是啥東西？有替代品嗎？

51串口通訊問題請教

哪為大哥大姐幫看一看8251程序，萬分感激

免費注冊為維庫電子開發網會員，參與電子工程師社區討論，點此進入

最新免费av在线观看,亚洲综合一区成人在线,中文字幕精品无码一区二区三区,中文人妻av高清一区二区,中文字幕乱偷无码av先锋

跟我學FPGA(從arm9到FPGA) 已經轉移到嵌入論壇了
