595怎么能驅動三個數碼管呢？ |
| 作者：荒野門士 欄目：單片機 |

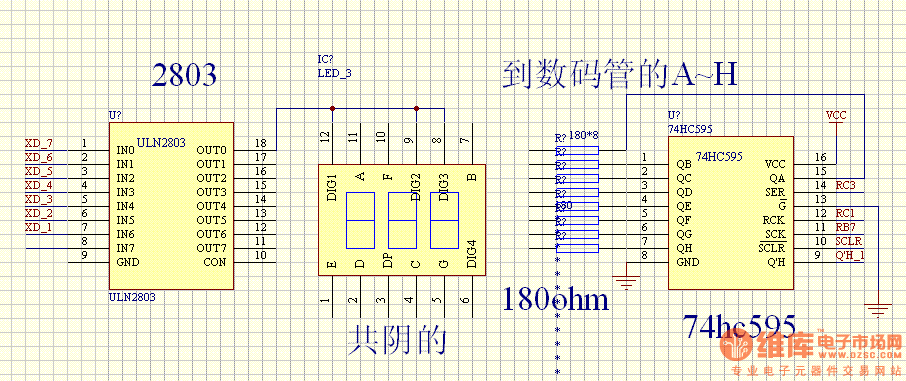

在該圖紙中，595怎么能驅動三個數碼管呢 因?yàn)槲也榱耸謨?cè)595的拉電流是UA級別的 還有一個疑問，人家說2803驅動能力很強 輸出電流有500MA 這500MA是指拉電流還是灌電流。。。 --------------------------------------------------------------
|
| 2樓： | >>參與討論 |
| 作者： xwj 于 2007/1/6 9:01:00 發布：
動態掃描，你的圖畫錯了 有個專用IC ??B595是強推挽輸出的，不記得型號了 2803的這500MA是指灌電流 |
|
| 3樓： | >>參與討論 |
| 作者： xwj 于 2007/1/6 9:18:00 發布：
查了下6B595是開漏輸出的，但74HC595是推挽輸出的，幾mA沒問題
|
|
| 4樓： | >>參與討論 |
| 作者： zhaoyu2005 于 2007/1/6 10:00:00 發布：
不知道他的資料錯了還是看錯了 74HC595明明是推挽輸出的，最大輸出20mA，怎么就成了幾u(yù)A，費解 |
|
| 5樓： | >>參與討論 |
| 作者： 荒野門士 于 2007/1/6 11:00:00 發布：
個人分析 不好意思 是看錯了 ----------------------------- 但該電路是可以運行(動態掃描)的 我在想74HC595的拉電流只有7、8MA 而2803的灌電流有500MA 驅動三個數碼管是不是靠2803阿！！，但感覺要使數碼管亮要靠拉電流來驅動，灌電流只是來滿足一個要求。。。 |
|
| 6樓： | >>參與討論 |
| 作者： wanhuikfb 于 2007/1/6 11:22:00 發布：
沒有必要 3個數碼管，完全沒有必要使用595，直接采用單片機動態掃描，11個i/o口就夠了，經濟 |
|
| 7樓： | >>參與討論 |
| 作者： 荒野門士 于 2007/1/6 12:02:00 發布：
樓上講的沒有錯，我這是部分阿 樓上講的沒有錯，我這是部分阿 |
|
| 8樓： | >>參與討論 |
| 作者： zhaoyu2005 于 2007/1/6 12:10:00 發布：
有沒有必要使用595不是看上邊一點圖就可以做出決定的 除他本人外誰知道還有沒有別的外圍電路？選用的什么型號的單片機？沒有這些條件就說完全沒有必要是不是太武斷了？ |
|
| 9樓： | >>參與討論 |
| 作者： 荒野門士 于 2007/1/8 12:12:00 發布：
回答樓上 我是在IO口不夠的情況下使用595的。 單片機用的是SM8958 你是不是覺得這電路不好�。�？ |
|
| 10樓： | >>參與討論 |
| 作者： maychang 于 2007/1/8 12:20:00 發布：
三位數碼管 靜態顯示需要三片595，動態顯示需要兩片595。 兩片595可以動態顯示8位數碼管。 這類芯片輸出的最大電流值是保證輸出電平的電流值，實際上動態顯示數碼管并不需要保證電平，所以可以超過手冊所載的輸出電流，芯片并不會損壞，瞬時用到50MA都沒關系。 |
|
|
|
