可控硅給離心風機調速，搞了很久了，請救急，謝謝�。� |
| 作者：cgkdxx 欄目：技術交流 |
可控硅給離心風機調速：檢測到交流零點后延時觸發實現切角，MOC3022推BTA12，再推BTA26，風機300W，按鍵調整延時單位（以250uS為步長），原先用燈泡作負載，效果很好，用萬用表測出變化步長大約3V（有時不是線性的），帶上風機后全壓可以跑，延時一個單位后電壓就降到150-160V了，馬上就停了，把燈泡并上也是很暗，減小步長也不行，急得要上樹啦！ 原先買過一個調速模塊，0-5V直流控制，單向可控硅輸出，也是切角的，用萬用表量大約180V，風機轉得很好啊，現在是想做到一塊板上，先是全壓?jiǎn)?dòng)的，然后再切角調整的，一調就停， 意外發現把出風口堵上一半就可以調了，估計回風反推力很大，出風口擋起來一半給回風或反轉（也出風，小很多）都可以調整。 各位給指點下吧，我搞了好久了，謝謝！ |
| 2樓： | >>參與討論 |
| 作者： spwp 于 2006/9/18 15:55:00 發布：
燈泡是阻型的，風機是感型的，設計時應注意 |
|
| 3樓： | >>參與討論 |
| 作者： conwh 于 2006/9/18 21:37:00 發布：
不要使用降壓調速，使用變頻器調速是最佳方案 |
|
| 4樓： | >>參與討論 |
| 作者： tyw 于 2006/9/18 22:16:00 發布：
lz那破風機哪用得起變頻調速器哦,哈哈 lz最好把圖貼上來,那個買來的模塊應仔細研究,尋找差異點,才好找出毛病 |
|
| 5樓： | >>參與討論 |
| 作者： conwh 于 2006/9/18 22:26:00 發布：
才千8百塊錢，就用不起了？哈哈。老T你也太瞧不起LZ了，哈哈 |
|
| 6樓： | >>參與討論 |
| 作者： tyw 于 2006/9/18 23:12:00 發布：
300w破風機才幾個銀子,哪包得起那東東,老c揮銀如土哦,哈哈 |
|
| 7樓： | >>參與討論 |
| 作者： conwh 于 2006/9/18 23:18:00 發布：
看來LZ只好將就了 |
|
| 8樓： | >>參與討論 |
| 作者： xwj 于 2006/9/19 0:06:00 發布：
呵呵，去年為這個老大還叫我去做個變頻器 做樣機，要控制離心風機無級調速 1臺nn萬的設備才用1個 就算量產也用不了幾個啊 想想PCB打板、器件、設計制作調試等要花時間和精力。。。 呵呵 結果偶直接500元去買個成品了事 效果相當好啊 |
|
| 9樓： | >>參與討論 |
| 作者： cgkdxx 于 2006/9/19 8:19:00 發布：
謝謝各位！變頻確實太貴了。 負載輕的時候可以，重了就不行啦�。ǔ鲲L(fēng)口堵一半就行） 圖沒啥花頭的：2051檢測交流零點中斷，延時n個步長后打開MOC3022，100uS后撤除觸發信號，n值由主芯片（54AD）送給2051。 我在一個私人的UL實驗室做，沒人討論，就指望21IC的朋友們了。謝謝��！ |
|
| 10樓： | >>參與討論 |
| 作者： netjob 于 2006/9/19 8:57:00 發布：
可能是MOC3022的驅動電路問題。 正如 SPWP所說的。感性負載的驅動問題。 300W的電機用個BTA16就可以了。這樣成本更低。 再者，可以不用單片機方案的，用個 NE555組成的RC電路和比較電路就可以了。這樣成本更低！ |
|
| 11樓： | >>參與討論 |
| 作者： conwh 于 2006/9/19 10:12:00 發布：
方案就有錯誤，一般交流電機是不能用降壓調速的 |
|
| 12樓： | >>參與討論 |
| 作者： cgkdxx 于 2006/9/19 13:58:00 發布：
用一個BTA26加散熱，還是有點熱的， 原來調速模塊里只用一個單向可控硅也行的啊， 幫忙看看吧，謝謝！！ |
|
| 13樓： | >>參與討論 |
| 作者： netjob 于 2006/9/19 14:17:00 發布：
是否是異步電機��？ 如果是異步電機，正如conwh所說的:"方案就有錯誤，一般交流電機是不能用降壓調速的"!! 除非是串勵電機。 |
|
| 14樓： | >>參與討論 |
| 作者： lgqlxs 于 2006/9/19 16:20:00 發布：
MOC3022推BTA12，再推BTA26？？？？ MOC3022推BTA12，再推BTA26不行， 最好是MOC3022直接推BTA26。 |
|
| 15樓： | >>參與討論 |
| 作者： cgkdxx 于 2006/9/19 16:36:00 發布：
謝謝��！ 最好是MOC3022直接推BTA26。 ****起先這樣做是怕推不動，晚上回去改， 如果是異步電機，正如conwh所說的:"方案就有錯誤，一般交流電機是不能用降壓調速的"!! ********************不行就死啦，搞不成啦！可是原來那模塊怎么可以的呀 |
|
| 16樓： | >>參與討論 |
| 作者： tyw 于 2006/9/19 16:51:00 發布：

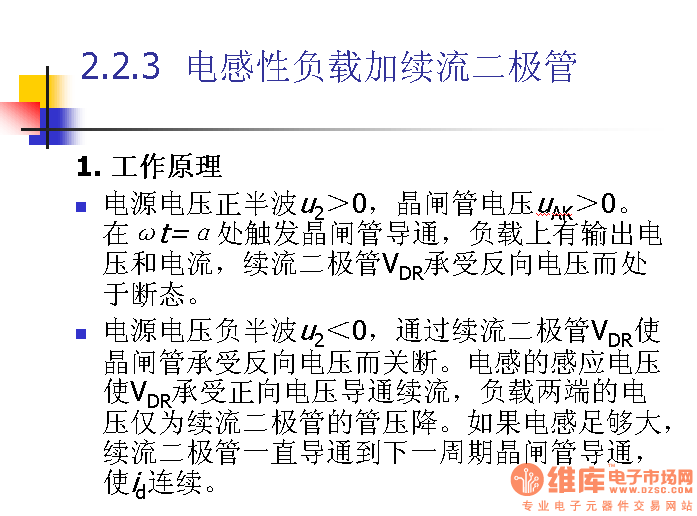

看一下第二章,可能會有幫助 06. 電力電子技術課件 531頁 6.2M PPT版 點這里下載→ 電力電子技術課件 531頁 6.2M ppt版.rar     * - 本貼最后修改時間：2006-9-19 16:54:20 修改者：tyw |
|
| 17樓： | >>參與討論 |
| 作者： cgkdxx 于 2006/9/19 16:54:00 發布：
這么說我要改成單向可控硅了？ |
|
| 18樓： | >>參與討論 |
| 作者： conwh 于 2006/9/19 17:15:00 發布：
是呀，如果是串勵的，就用。不會是滑差電機吧 |
|
| 19樓： | >>參與討論 |
| 作者： tyw 于 2006/9/19 17:28:00 發布：
LZ其實應該研究現成的樣品,人家已經成功地跨過這個坎了 你的風機是單相電機？應該有一個裂相電容的吧.你連什么電機都沒搞清？是什么東東,吸塵機？生煤爐的鼓風機？排風扇？暈！ 樣品用環氧封住了？答案就在眼,還楞著干哈呢 看不見你的東西,實在說不上什么,但我估計是硬件方面的,堵住風口時,有關的點有點什么變化呢,戴上眼晴,用示波器看呀,莫不是沒有眼睛？！大概只有萬用表吧,暈菜耶 * - 本貼最后修改時間：2006-9-19 17:32:07 修改者：tyw |
|
| 20樓： | >>參與討論 |
| 作者： 藍色魅力 于 2006/9/19 19:32:00 發布：
不是跟你說了嗎 可控硅只能調壓不能調速,你認這個死理就永遠做不出! |
|
| 21樓： | >>參與討論 |
| 作者： tyw 于 2006/9/19 19:48:00 發布：
可控硅吊扇調速倒也確有其事 我家里就做了好幾個. 雙向可控硅+雙向觸發二極管+470K電位器+0.1UF電容+48"吊扇 最低速時70v左右,電壓再低就不轉了. 可行原因在于風扇速度慢時,風阻也小了.若是帶一個固定扭矩的負載的話,恐怕是辦不到的,而用變頻調速就能行. * - 本貼最后修改時間：2006-9-19 21:13:05 修改者：tyw |
|
| 22樓： | >>參與討論 |
| 作者： cgkdxx 于 2006/9/20 8:15:00 發布：
謝謝各位，昨晚試了 MOC3022直接推BTA26，換成單向可控硅，都不行， 拿了個臺燈調光的東東，居然可以調了！里面是BTB04，DB3，用電位器調的，慚愧��！我做的是檢測到交流零點后啟動延時，然后觸發，保持，撤除，不也是調角嗎，怎么就玩不轉呢，到底這兩個電路有啥區別�。� TYW，確實沒有示波器，見笑了。 |
|
| 23樓： | >>參與討論 |
| 作者： nxzp12348 于 2006/9/20 12:52:00 發布：
一根筋強調變頻器的是個某方面的人才 做技術的我們?nèi)菀追傅拿。瑒e一根筋的定著技術指標，還要考慮市場！ 所謂的商品，市場永遠是第一位的。否則再好的技術不能賺錢，那個老板會用？ 中國的市場太復雜了，不是坐在房間里就能想清楚的，建議我們都要出去看看。 我了解過幾個產品的市場，太復雜了感覺，不是推理能推出來的。 電機專家conwh你更要多學學這方面的知識，別一提到電機調速就一定說變頻器。一方面顯示了你對這個電機的了解，但同時也顯示出你的狹隘。 |
|
| 24樓： | >>參與討論 |
| 作者： nxzp12348 于 2006/9/20 13:01:00 發布：
關于這個問題 提醒lz幾點： 1萬用表看電壓其實不能詳細反應過程，因?yàn)樗杉氖怯行е担治鰡?wèn)題最好用示波器看這個過程（如果能搞的到話）； 2燈泡純阻特性和風機電感特性差的很遠，電流通過線圈有個緩慢變化和續流的問題。至于風機口堵上一點會好一點，估計負載大小不同，線圈的電流不同，所以效果不同。 3門控脈沖的功率怎么樣，夠不夠。 還有一點，我估計接上風機后，你觸發脈沖肯定不穩定，有相移。 解決要看電路吧，要實驗。 |
|
| 25樓： | >>參與討論 |
| 作者： CGKDXX 于 2006/9/20 13:30:00 發布：
謝謝nxzp12348兄的理解 如果變頻，甚至用原來的模塊（100多），我都沒戲了，人家產品原來好好的，就是想一片板子搞定，否則就沒事了。 普通的DB3加電位器是可以可靠的觸發、調節的，我現在就是要找到差異，改進我電路，謝謝�。� |
|
| 26樓： | >>參與討論 |
| 作者： conwh 于 2006/9/20 14:14:00 發布：
老T呀，資料下載不了。煩發給我吧，謝謝！ conwh@yeah.net |
|
| 27樓： | >>參與討論 |
| 作者： conwh 于 2006/9/20 14:24:00 發布：
re:nxzp12348 nxzp12348 發表于 2006-9-20 12:52 技術交流 ←返回版面 一根筋強調變頻器的是個某方面的人才 做技術的我們?nèi)菀追傅拿�，別一根筋的定著技術指標，還要考慮市場！ 所謂的商品，市場永遠是第一位的。否則再好的技術不能賺錢，那個老板會用？ 中國的市場太復雜了，不是坐在房間里就能想清楚的，建議我們都要出去看看。 我了解過幾個產品的市場，太復雜了感覺，不是推理能推出來的。 電機專家conwh你更要多學學這方面的知識，別一提到電機調速就一定說變頻器。一方面顯示了你對這個電機的了解，但同時也顯示出你的狹隘。 ==================================================== 謝謝你對我的關懷。 本人就是這個專業的，前些日子搞了一些電機調速電路，單相的三相的都搞過，原來也是徒省事就搞了可控硅漿壓的，可就是不行。但串級的滿不錯的，跟蹤什么的都行，就是感應的不行，原指望改變特性漿速，結果是失敗的。不知道是你應該多看點書還是我，至少有一點，變頻調速不會錯的，望指教。謝謝！ |
|
| 28樓： | >>參與討論 |
| 作者： conwh 于 2006/9/20 14:26:00 發布：
多動手就不會說外行話了 |
|
| 29樓： | >>參與討論 |
| 作者： CGKDXX 于 2006/9/20 15:18:00 發布：
我拿臺燈調光的電路直接用效果很好， 換成MCU就玩不轉了，希望指點一下線路的差異 |
|
| 30樓： | >>參與討論 |
| 作者： conwh 于 2006/9/20 17:47:00 發布：
說了半天，就是你的程序有問題或者是驅動電流不夠 |
|
| 31樓： | >>參與討論 |
| 作者： nxzp12348 于 2006/9/20 18:23:00 發布：
回conwh 說你狹隘吧是過分了點，但你的確過于偏執于技術。 我承認你對電機控制很了解。專業的東西我不想和你討論。我也不是什么都沒有做過，不是不懂得一些常規的定理。 我的意思你需要多了解了解市場這個東西，而不是專業。 我也做技術的，我知道我們的想法。如果我們不能成某方面的專家，那我們就想著技術是一個謀生的手段，我們是為了生活的更好而做技術，決不是為了技術而技術。做技術而不了解市場，連公司的總工都做不到，因?yàn)閷?duì)老板來說能抓市場的就是好技術，他們不看指標的（有些老板背后看不起技術指標，你了解過嗎）。 你一說到電機就說變頻器，好像沒有變頻器電機就沒有辦法控制了（查查資料變頻器是什么時候才走上市場的再和我爭論這個東西）；還有，功率，性價比，客戶承受能力等等都要考慮。所以，我可以給你一個結論：不要言電機必稱變頻器（是我不懂行了？）！ conwh 發表于 2006-9-20 17:47 技術交流 ←返回版面 說了半天，就是你的程序有問題或者是驅動電流不夠 你這句話也很武斷了。至少說明你經歷的太少。程序沒有問題的情況下，這樣電路對燈泡和電機就是回出現這個差異。 至于電流不夠，那還是有可能的，我前面已經說過了。 別受不了別人說你，我不知道你是個專家還是個工作三四年的一個工程師，如果你還沒有超過29歲，那你不要那么激動在別人說你的時候。 （個人經驗） |
|
| 32樓： | >>參與討論 |
| 作者： nxzp12348 于 2006/9/20 18:43:00 發布：
找conwh有事 正如前面的仁兄所講，我的房間要裝一個吊扇了 你給我做一個控制開關吧 吊扇里面是不是電機？你又要給我變頻器了？否則我的風扇沒有辦法調了？ 回家看看你家的風扇是什么樣子？是不是每個都裝了個變頻器？ 或者你家買的風扇是液壓控制？不是電機？ |
|
| 33樓： | >>參與討論 |
| 作者： nxzp12348 于 2006/9/20 18:50:00 發布：
現在回樓主 既然你做電機控制，那什么原理什么能不能的就不說了。 如果你做到了控制燈泡沒有問題，那說明的你程序沒有問題； 但換上電機以后不對，主要還是感性負載的問題，電機線圈續流； 這個東西還是要靠電路來解決，比如抗干擾，考慮相移，線圈電流變化怎么來處理。其實用可控硅做電機控制，都有一個電壓不穩定的問題，或者表現成電機抖動，你可以用成熟的模塊看一下，或多或少都有，只是他們做的好，運行起來你看不出來。 如果負載很大，在電機啟動中間階段，電流變化起伏的地方，都有抖動。 最好還是靠電路圖說話。 |
|
| 34樓： | >>參與討論 |
| 作者： tyw 于 2006/9/20 19:23:00 發布：
烏乎,才一天功夫,竟這么熱鬧了,哈哈,俺也來湊一下 我現在開始懷疑lz的軟件了 這是我做過的一個小產品資料,很完整的,可參考一下 點這里下載原理圖→ http://bbs.21ic.com/upfiles/img/2006920193543320.rar  有一路調相控制,一路調功控制及二路開關控制.調功及調相鍵是雙功能的,短鍵作開關用,長鍵作漸亮,漸暗控制用.(單鍵完成),供有興趣者參考. ; ; ┏━━━━━━━━━━━┓ ; ┃┏━━━━━━━━━┓┃ ; ┃┃無線遙控開關接收器┃┃ ; ┃┃ 源程序 ┃┃ ; ┃┃ V1.0 99.12.14 ┃┃ ; ┃┗━━━━━━━━━┛┃ ; ┗━━━━━━━━━━━┛ ; ORG 0000H AJMP CSH ;主程序進入點 ORG 0003H LJMP WT0 ;外部中斷WT0入口 ORG 000BH AJMP TI0 ;定時中斷T0入口 ORG 001BH AJMP TI1 ;定時中斷T1入口 ; ;********** ;* 初始化 * ;********** ; ORG 0020H CSH: MOV R0,#7FH ;內部RAM(00H～7FH)清零 CSH1: MOV @R0,#00H DJNZ R0,CSH1 MOV SP,#60H ;堆棧60H～7FH,【使用89C2051】 MOV TMOD,#00010010B ;T0作8位計數器 (自動裝入),T1作16位計數器 MOV TH0,#155 ;FFH-9BH=100D,12M/12/100D=10000HZ(100us) MOV TH1,#0ECH ;FFFFH-1388H=EC77H MOV TL1,#77H ;T1頻率為12M/12/5000D=200HZ(5ms) ; SETB TCON.4 ;T0開始動作 SETB IE.1 ;T0允許中斷 SETB TCON.6 ;T1開始動作 SETB IE.3 ;T1開始中斷 SETB IE.0 ;INT0允許中斷 SETB TCON.0 ;INT0低電平觸發 SETB PT0 ;T0中斷優先 SETB IE.7 ;系統允許中斷 ; MOV 46H,#03 LCALL BEL ; CLR 24H ;24.4H←"0"開一短鍵標志復位(關) CLR 26H ;24.6H←"0"開一短鍵標志復位(關) MOV 30H,#85 ;調相上電初始亮度(最暗) MOV 31H,#02 ;調功上電初始亮度(最暗) ; ;********** ;* 主程序 * ;********** ; MAIN: NOP LCALL JS ;調用PT2272解碼信號接收子程序 LCALL DTCL ;調用PT2272解碼信號處理子程序 LJMP MAIN ; ;********************** ;* PT2272解碼信號接收 * ;********************** ; JS: MOV R7,#10 ;設置20us延時 JNB P1.2,JS5 ;P1.2＝"0",解碼信號無效,轉JS5 JS1: DJNZ R7,JS1 ;20us延時,等待解碼信號穩定允許讀數據 JNB P1.4,JS2 ;不是調相鍵,轉JS2繼續 SETB 0AH JS2: JNB P1.5,JS3 ;不是調功鍵,轉JS3繼續 SETB 0BH JS3: JNB P1.6,JS4 ;不是開一鍵,轉JS4繼續 SETB 0CH JS4: JNB P1.7,JS0 ;不是開二鍵,轉JS0出口 SETB 0DH JS0: RET ; JS5: CLR 0AH CLR 0BH CLR 0CH CLR 0DH RET ; ;************************************* ;* 解碼信號處理 & |
|
| 35樓： | >>參與討論 |
| 作者： cgkdxx 于 2006/9/21 8:33:00 發布：
非常感謝TYW�。� 回家去整改，結果第一時間貼出來。謝謝各位��！ |
|
| 36樓： | >>參與討論 |
| 作者： conwh 于 2006/9/21 10:26:00 發布：
贊同老T的意見，我也應該受罰。公開道歉，同時也對不起LZ了 |
|
| 37樓： | >>參與討論 |
| 作者： cgkdxx 于 2006/9/21 12:41:00 發布：
CONWH先生言重了，探討技術嘛，大可不必。 當然我是受益匪淺，再次致謝�。� |
|
| 38樓： | >>參與討論 |
| 作者： nxzp12348 于 2006/9/21 13:01:00 發布：
記住我們的宗旨，謹慎發言 電動機的歷史好像不短了，電動機應用也好像最少幾十年了吧，我具體記得不清楚�？煽毓柙�20實際80年代中期才實際用運（如果我沒有記錯）。變頻器是基于可控硅技術發展起來的，應該在90年代以后出現的，在國內變頻器技術應用也就是10年的樣子咯。 各位同仁，現在說電機控制一定需要變頻器嗎？如果沒有就做不了？ 是我學識淺薄還是知識老化？ 還有技術論壇，我們有共同的宗旨：技術交流，解決問題并提高水平。 我們回答了提問者的問題了嗎？我們給他建議、方案了嗎？我們說的話是提供技術背景？還是技術方案？還是啟迪靈感？我們的話對解決問題有用嗎？對提高水平有用嗎？ 每次發言，我們都要考慮考慮這個東西吧？ 否則就是廢話，就是倚老賣老的遲鈍，就是不知所謂的偽道士！在我們重新瀏覽我們發言的時候都應該流汗應該臉紅！ 無知者無謂，方案考慮不周都應該原諒應該鼓勵； 死盯一個定律不放者，也應該原諒應該疏導； 但不知所謂誤人子弟者，嘴尖皮厚腹中空，應該堅決打倒！ * - 本貼最后修改時間：2006-9-21 17:14:26 修改者：nxzp12348 |
|
| 39樓： | >>參與討論 |
| 作者： conwh 于 2006/9/21 14:45:00 發布：
看來nxzp12348的腦子長在屁股上了，你多次說明恰恰證明你無知 你如果繼續用齷齪的語言進行攻擊，本人也將使用同樣的語言回敬你。 |
|
| 40樓： | >>參與討論 |
| 作者： conwh 于 2006/9/21 14:48:00 發布：
這個變頻器也值不了幾個錢的
|
|
| 41樓： | >>參與討論 |
| 作者： conwh 于 2006/9/21 14:56:00 發布：
調光燈電路
|
|
| 42樓： | >>參與討論 |
| 作者： cgkdxx 于 2006/9/21 15:23:00 發布：
就下面那個電容，我用的電阻 我不會貼圖，哎 |
|
| 43樓： | >>參與討論 |
| 作者： nxzp12348 于 2006/9/21 17:12:00 發布：
說“這個變頻器也值不了幾個錢的”進來 “這個變頻器也值不了幾個錢的” “看來nxzp12348的腦子長在屁股上了，你多次說明恰恰證明你無知” “你如果繼續用齷齪的語言進行攻擊，本人也將使用同樣的語言回敬你�！� 1先說你的第一句話：就這個專業的問題的回答，這個不值幾個錢，你說的沒有錯，這個是不值幾個錢。但功率夠用嗎？300w，如果2000w怎么辦？你拿這個去控制一個工業用的三相電機，別說我無知，我認為是天方夜譚！ 不要說人身攻擊，就事論事吧，看來你也就這點水平了，真不是看輕你。 2我是無知，但至少我無知的單純，我沒有敢裝作好像懂很多的樣子，其實什么問題都解決不了的東西。說來說去，我感覺你怎么象個做推銷的呢，除了變頻器還懂什么？還敢信口雌黃，說工齡比我年紀大（如果真是這樣，我就不得不嘲笑你的水平了）。 3我用過齷齪的語言嗎？我攻擊過你嗎？你沒有回敬過我嗎？ 不知道你是年幼無知還是老年健忘。 申明幾點：a我那樣說話不是齷齪，是對你的描述，你本來就這么蒼白； b你這個不死要面子還懂得極少的家伙，我是在指教你，不是攻擊； c只要你說的對，我愿意接受你的回敬。 你去查查我的記錄，也查查你的記錄。我從來沒有攻擊過任何人，但我已經說過你一次�？吹侥銢](méi)有一點改進，我很傷心，所以又一次出來找你，沒有辦法，是你實在讓我失望�。� |
|
| 44樓： | >>參與討論 |
| 作者： conwh 于 2006/9/21 18:51:00 發布：
你不僅無知并且極其無恥 對待你的無知我無話可講，因?yàn)槟銖膩?lái)就不是用腦子考慮問題的。對待你的無恥真是無法可形容的。你管著我做什么的？屎殼郎打哈欠---怎么張開你那臭口了。 |
|
| 45樓： | >>參與討論 |
| 作者： tyw 于 2006/9/21 19:40:00 發布：
暈太平洋耶 |
|
| 46樓： | >>參與討論 |
| 作者： 567 于 2006/9/21 20:01:00 發布：
不要太早撤除觸發信號，多觸發一會。 |
|
| 47樓： | >>參與討論 |
| 作者： rj17 于 2006/9/22 9:12:00 發布：
暈，lz問題解決沒? |
|
| 48樓： | >>參與討論 |
| 作者： nxzp12348 于 2006/9/22 10:54:00 發布：
學電機專業的？ “本人就是這個專業的，前些日子搞了一些電機調速電路，單相的三相的都搞過，原來也是徒省事就搞了可控硅漿壓的，可就是不行。但串級的滿不錯的，跟蹤什么的都行，就是感應的不行，原指望改變特性漿速，結果是失敗的。不知道是你應該多看點書還是我，至少有一點，變頻調速不會錯的，望指教。謝謝！” 1“本人就是這個專業的” 2“前些日子搞了一些電機調速電路，單相的三相的都搞過” 3“原來也是徒省事就搞了可控硅漿壓的，可就是不行” 4不“知道是你應該多看點書還是我，至少有一點，變頻調速不會錯的” 各位看官，請仔細看看這些話，能看出點什么來頭嗎？ 是搞電機的，竟然有“為了圖省事搞了可控硅降壓，可就是不行”這樣的話？據我所知，現在無論是電機專業還是電氣自動化中的電力拖動，基礎知識還是要學的吧？ 不知道電機特性，還要去試試看才知道，還說是這個專業的？（無語中～）關于電機轉速那個公式以前沒有學過？ 現在好像懂了一點，查了查說，別人帶了點，然后就說告訴別人：變頻調速不會錯的。一個字，“*”！ 我很厲害地，我發現了一個很高深地知識：男人不會生孩子地，這是不會錯地！ 沉醉不知?dú)w路，誤入樹林深處，嘔吐嘔吐，驚起野雞無數��！ 真所謂行家一出手，就知有沒有了。 啥也不說了，眼淚汪汪地，可憐啊小C，尼姑庵地尼姑也欺負起我來了。 |
|
| 49樓： | >>參與討論 |
| 作者： netjob 于 2006/9/22 11:06:00 發布：
我搞過這種東西。發現樓主范了一個大錯�。� 用 BTA12 驅動 BTA26 ！BTA26的G極可以吸收很大的電流，BTA26發熱可能跟 這點有關。 300W的電機用個 BTA16 就可以了。真沒必要用BTA26. 樓主不是說手上有個 固態繼電器模塊是可以調速的。 而且是單向可控硅的。 這一點不就能 說明 上面的觀點嗎？ 我對變頻器的設計開發很感興趣，希望有高手發個貼子來共同討論。 |
|
| 50樓： | >>參與討論 |
| 作者： yangzq 于 2006/9/22 11:24:00 發布：
整體的方案應該沒有問題 用BTA16就可以了，這種調壓調速的例子很多，空調室內機的風量就是這么做的。 |
|
| 51樓： | >>參與討論 |
| 作者： conwh 于 2006/9/22 12:33:00 發布：
典型一個街皮小子 可看了半天也沒有看到這位“高手”提出一點建設性的建議。既然打住也不糟蹋這塊寶地了。 |
|
| 52樓： | >>參與討論 |
| 作者： cgkdxx 于 2006/9/23 12:16:00 發布：
兩位不吵也就沒人看帖啦 |
|
| 53樓： | >>參與討論 |
| 作者： tyw 于 2006/9/23 12:20:00 發布：
lz用風扇調速可行的話,確實應該找找自已的原因了 包括硬件和軟件 |
|
| 54樓： | >>參與討論 |
| 作者： lydyf 于 2006/9/25 0:12:00 發布：
給轉子安裝速度傳感器 異步電動機可控硅調速的實例很多，好像是SCR得導通角太小電機不能維持轉 矩。那么，用一個鎖相環鎖定可變頻率振蕩器和FG信號，使SCR導通角維持在 臨界值之上，應當可以大范圍調速 |
|
| 55樓： | >>參與討論 |
| 作者： cgkdxx 于 2006/10/9 10:53:00 發布：
好久不能上網了，今天遛到網吧 模擬線路調節只多一個電容，怎么就可以？昨天將零點檢測移到風機兩端，發現不能調節，可能電感的緣故吧，可能電流沒有零點？ 能告知程序調整跟模擬線路的區別嗎？ 謝謝��！ |
|
| 56樓： | >>參與討論 |
| 作者： stycx 于 2006/10/9 11:24:00 發布：
換個思路好嗎？單片機輸出0-5v控制調速模塊。 |
|
| 57樓： | >>參與討論 |
| 作者： CGKDXX 于 2006/10/12 20:16:00 發布：
大哥 用模塊人家就不要我干拉 |
|
| 58樓： | >>參與討論 |
| 作者： cgkdxx 于 2006/10/23 12:22:00 發布：
謝謝各位的指點 問題解決了，把步長調得很小就行了 再次致謝，特別是ＴＹＷ先生 |
|
|
|
