請教運算放大器相移的問題 |
| 作者：estiona 欄目：模擬技術 |
想用CA3130T構成一個同相比例運放,要求將頻率1M,幅值26V的正弦波信號,變?yōu)榉禐?0V,同時使其波形相移為128度. 請問一下,用運算放大器,如何實現輸入輸出波形相差128度相位的調整? |
| 2樓： | >>參與討論 |
| 作者： 赤鑄 于 2006/6/22 23:48:00 發布：
固定頻率用 RC 移相就可以了 最簡單的就是 RC 移相＋R/R分壓 如果有必要再加個跟隨器 C要選精密電容，參考這里的相關帖子 * - 本貼最后修改時間：2006-6-22 23:49:18 修改者：赤鑄
|
|
| 3樓： | >>參與討論 |
| 作者： 尤新亮 于 2006/6/23 7:48:00 發布：
RC移相 "RC 移相＋R/R分壓"的簡單電路,不能滿足題目要求. 1.單節RC電路最大移相為π/2,不可能達到128度的要求. 2.R/R分壓電路無助于相移度,反而使計算更復雜. 建議: 1.如果對傳輸?shù)姆忍匦砸蟛粐?yán),可采用兩節相同參數的RC電路,每節移相64度.理想時輸出約11V. 2.當要求較高時,宜采用有源二階移相電路,幅度和相位容易分別滿足要求. |
|
| 4樓： | >>參與討論 |
| 作者： hd12 于 2006/6/23 8:23:00 發布：
輸入信號那么大,用三級甚至4級RC移相都沒問題 |
|
| 5樓： | >>參與討論 |
| 作者： 尤新亮 于 2006/6/23 8:40:00 發布：
兩級正好,還要3或4級嗎? 不在于信號絕對值的大小,而決定于傳輸幅度的比例系數. |
|
| 6樓： | >>參與討論 |
| 作者： lfuhua 于 2006/8/3 11:56:00 發布：
想請教尤新亮仁兄移相的問題 我現在也在做一個正弦波移相問題，看到上面的討論，想請教尤新亮仁兄個問題：正弦波的頻率為50hz，幅值為1.2v左右，先我向?qū)⑺葡?0度。想知道用什么樣的方法比較合適？我試過用運放器LM324座積分電路，但是效果不是特好，有時出不來波形，出來了相位也不是90度，而是在90到180度間。用rc移相變形比較大。 本人不是學電的，希望仁兄能具體點的指點，謝謝! |
|
| 7樓： | >>參與討論 |
| 作者： 尤新亮 于 2006/8/3 21:26:00 發布：
50HZ移相π/2 回lfuhua 一般可用兩節完全相同的無源RC電路，每節移相45°。 滿足上述條件的電路參數RC＝1/ω＝1/2πf＝0.00318（ΩF）。 此時，輸出與輸入電壓之比為0.5（即由1.2V衰減到0.6V）。 |
|
| 8樓： | >>參與討論 |
| 作者： lfuhua 于 2006/8/4 9:45:00 發布：
謝謝！ 謝謝，仁兄的指導 我搭個電路試試看！ |
|
| 9樓： | >>參與討論 |
| 作者： tuwen 于 2006/8/4 12:53:00 發布：
回復主題：請教運算放大器相移的問題 to 尤新亮：“一般可用兩節完全相同的無源RC電路，每節移相45°�！� 這樣的兩節RC電路，中間必須用運放跟隨器隔離才行。純粹的兩節無源RC電路不可能達到目的，因?yàn)楹笠还?jié)會影響前一節的移相角度。 另外 to lfuhua：移相90度，用積分電路應該是沒有問題的。你沒有做成功，可能是具體電路有錯。最好能貼出電路圖來，再找找原因。 |
|
| 10樓： | >>參與討論 |
| 作者： lfuhua 于 2006/8/4 15:48:00 發布：

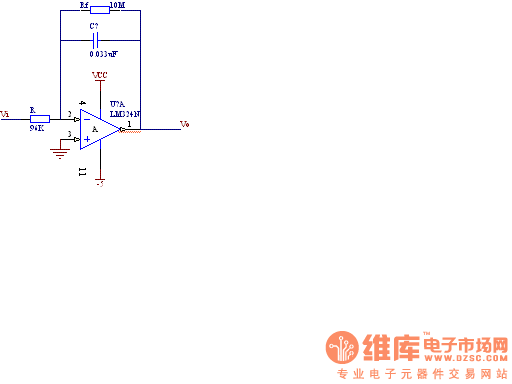

積分電路傳上了，請指教！ 剛才我用尤新亮的方法作了，中間沒接跟隨器，效果達不到，移相不是那么準，幅值下降太厲害，出來的幅值只剩0.1v左右，再用同相交流放大幅值，發現原來移相變回去了。 我用的積分電路，在下面?zhèn)鞯膱D中，請高手幫我分析下， 目前我的波形是正弦波，幅值1.2v頻率為50hz，
|
|
| 11樓： | >>參與討論 |
| 作者： lfuhua 于 2006/8/4 16:06:00 發布：
希望幅值變化小點好 因?yàn)楹竺嬉M(jìn)行精密爭流，如果這一步幅值變化到太小，對精密整流又存在問題，所以希望峰值最好變化太大， 對仁兄尤新亮得兩RC移相中間根據仁兄tuwen的方法中間加了個跟隨器，比沒加跟隨器時好點。 希望幾位仁兄能幫我分析下上面?zhèn)鞯姆e分電路圖，畢竟我現在要得比較精確90度移相，按理論來說積分電路是可以實現的 下圖中，我也用過在c上并聯個電阻，最后也沒出來。請幫我分析分析！
|
|
| 12樓： | >>參與討論 |
| 作者： tuwen 于 2006/8/4 16:54:00 發布：
積分電容上并聯電阻是必須的 主要的問題是并聯的電阻1M與330K相比不夠大，使相移的誤差太大。建議將330K減小30倍、C增大30倍試試看。 |
|
| 13樓： | >>參與討論 |
| 作者： lfuhua 于 2006/8/4 21:17:00 發布：
積分移相 根據仁兄tuwen的要求，我試過R?取31K,C?取0.1UF，出不來波形 用下面的參數，也出不來波形。并且檢測了通過LM324做電壓跟隨器時可以的，表明LM324是好的芯片，不知能否邦分析下原因。
|
|
| 14樓： | >>參與討論 |
| 作者： awey 于 2006/8/4 21:32:00 發布：
是不是你的信號源內阻太大了？ 具體說說你的信號源是什么？ |
|
| 15樓： | >>參與討論 |
| 作者： lfuhua 于 2006/8/4 21:40:00 發布：
回aney信號源 不好意思，我看網頁不是特別及時，謝謝各位仁兄的指導 我的信號源是函數發生器ICL8038,就是為了保證波形的穩定性，才出血買了個芯片 正弦波出來的頻率為50hz，幅值為1.2v |
|
| 16樓： | >>參與討論 |
| 作者： awey 于 2006/8/4 21:44:00 發布：
輸入是不是有直流成分？用個電容隔離一下看看 電路看不出問題，用萬用表量一下運放輸入輸出端的直流電壓看看。 |
|
| 17樓： | >>參與討論 |
| 作者： lfuhua 于 2006/8/4 21:53:00 發布：
積分電路的試驗，請各位仁兄幫我分析下，問題出在何處 我現在進行了幾個試驗，運放器選擇為LM324,所供電壓為+15v 和-15v，電路圖和上面發的一樣。 輸入電阻選擇為100K, 并聯電容c選擇為0.033uf 而現在選擇不同的并聯電阻Rf，得到的結果： Rf值 結果 100K 新波形在原波形右邊相差0.85pi,幅值在1v左右 150K 相位差0.75pi,幅值相當 250k 相位差0.85pi,下波形出現失真 1m和10m， 輸入波形不變，而輸出波形被拉直 希望大家能幫我分析下，謝謝！ |
|
| 18樓： | >>參與討論 |
| 作者： lfuhua 于 2006/8/4 21:59:00 發布：
LM324輸入輸出端得電壓 我用的是穩壓電源，現在給運放器LM324的輸入端4角的正電壓為14.97v，負端11腳的輸入電壓為-15.04v， 但我做過電壓跟隨器，波形出來正常 |
|
| 19樓： | >>參與討論 |
| 作者： 尤新亮 于 2006/8/4 22:34:00 發布：
上面的實驗結果是對的 給你一組經過考慮的參數： 1.就LM324而言，取Rf為100KΩ。 2.取Xc＜Rf/20，取C＝0.33μF。 3.取Xc/R1＝4，取R1＝1.2kΩ。 說明： 1.輸入電壓1.2V，輸出5.0V。 2.估計移相0.55π。 3.R1值應包括信號源內阻。 |
|
| 20樓： | >>參與討論 |
| 作者： lfuhua 于 2006/8/5 9:29:00 發布：
回尤新亮參數 波形的內阻我不是特清楚，如果按您的Rf取100K.html">100K,c取0.33，那么我試過R1取1K,13K,18K,30K都沒有波形出來，所以波形的內阻比較大。 當取R1為51K時，能出現波形，但波形的線條特別寬，可能是不穩定，幅值變?yōu)?.3V左右，相移大概在0.5左右，100K跟51K的情況相似。 |
|
| 21樓： | >>參與討論 |
| 作者： davidli88 于 2006/8/5 10:08:00 發布：
RC移相128度（1M信號），純屬瞎扯 搭個電路實踐一下是可以的，做產品就另想辦法吧。 精密電阻易找，精密電容難求。 |
|
| 22樓： | >>參與討論 |
| 作者： 新手 于 2010/8/20 19:43:22 發布：
怎么用運放制作移相電路，麻煩請把原理與計算數據講清楚點 |
|
| 23樓： | >>參與討論 |
| 作者： 新手上路 于 2010/8/21 0:59:28 發布：
請問下，大神們！ 想做個RC電路 完成30KHZ的正弦波 0~90度的移相，移相之后幅值不能降低太多。 電阻和電容應該怎么選，或者有什么更好的方法實現相移，幅值基本不變的？？ |
|
|
|
