前車之鑒: 使用DataFlash的問題 |
| 作者：janeslee 欄目：單片機 |
我的一個設計中用到DataFlash，片子AT45DB041，MCU-ATmeag16L，5V供CPU，通過MAX882轉換成3.3V給AT45DB041，由于MAX882沒有其他負載，所以設計時僅僅在3.3V端加了個0.1UF的電容。 故障現象：使用原來的完全OK的子程序，寫入總是有問題，要么能寫一些數據進去，但部分錯誤，要么完全不能寫，但有時有完全沒問題。害得我以為是程序問題，改了又改還是不行。后來忽然覺得可能是電源問題，并上個10UF電容，結果一切OK。 結論：可能是DataFlash擦除/編程操作時電流增大，造成電源電壓下陷，編程失敗。因?yàn)榧依餂]示波器，沒測量到底是否是這個原因，但加上電容就沒問題應該能得到這個結論。 建議：DataFlash操作時電流變化很大，寫入時可能從幾毫安變化到35mA，容易引起電源噪聲，造成寫入錯誤，建議加上大點的電解電容退藕及使用快負載響應的穩壓源。 |
| 2樓： | >>參與討論 |
| 作者： 真水無香 于 2003/5/29 13:49:00 發布：

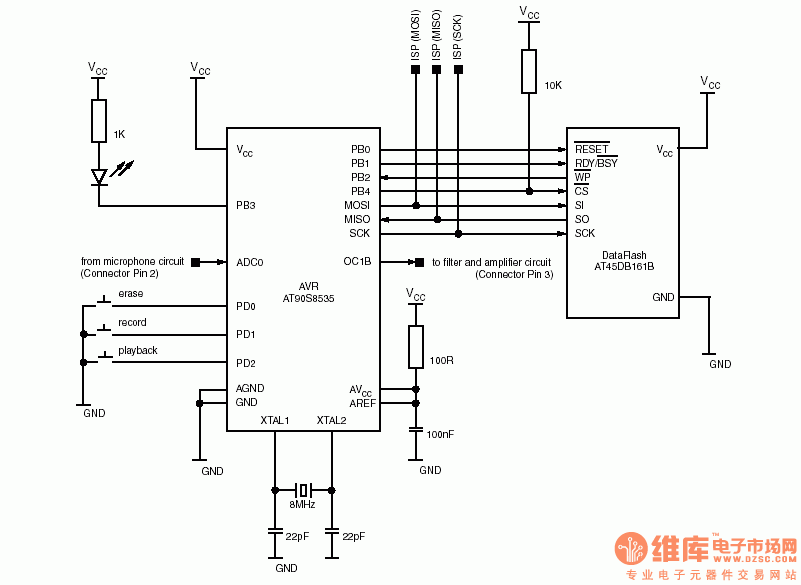

請問一下，關于單片機接AT45DB×××FLASH時，CS的處理 janeslee，你好。你在連接AT45DB×××?xí)r，它的片選信號您是如何加的啊，因?yàn)槲铱?a target="_blank" href="http://www.udpf.com.cn/icstock/151/ATMEL.html">ATMEL 公司的資料“AVR335: DIGITAL Sound Recorder with AVR and DataFlash”中的一種連接圖中，cs片選信號，加了一個10K的上拉電阻，不知到在您使用AT45DB×××?xí)r是否有加（圖我附在帖子后面了），還有在圖中MOSI、MIOS和SCK的分別有三個線聯到ISP（MOSI）、ISP（MIOS）和ISP（SCK），他們的作用是什么�。克麄兪遣皇窃谙騿纹瑱C(jī)燒程序時用的�。课也挥萌ダ頃�(huì)��？ 謝謝 很感謝您的帖子，把自己的經驗告訴大家。
|
|
| 3樓： | >>參與討論 |
| 作者： janeslee 于 2003/5/29 14:42:00 發布：
片選加上拉是為了防止單片機在未定態時Dataflash被選中 避免影響SPI編程,10K電阻不用也沒什么問題.ISP是連接到下載線的,不用理會. |
|
| 4樓： | >>參與討論 |
| 作者： 真水無香 于 2003/5/29 14:52:00 發布：
謝謝janeslee 我想作個U盤，用AT45DB642作FLASH。 不知您做過這方面的工作嗎？ 謝謝 |
|
| 5樓： | >>參與討論 |
| 作者： roosvelt 于 2003/5/29 16:30:00 發布：
to janeslee... 你好，我現在用的DATAFLASH是45DB081B，程序在單步執行時讀寫沒出現問題，但是我整個程序運行的時候就發現數據沒有被讀出來。這是怎么回事？謝謝指教... ... |
|
| 6樓： | >>參與討論 |
| 作者： janeslee 于 2003/5/29 17:28:00 發布：
你是使用BUFFER讀還是順序讀？ 單步可以連續不行，會不會是沒讀忙標志位或沒有等待SPI發送/接受完畢？ |
|
| 7樓： | >>參與討論 |
| 作者： roosvelt 于 2003/6/2 13:55:00 發布：
to janeslee 忙標志？ 我前些日子問了一個高手，他說忙標志是不可靠的，我也沒有再看，謝謝你的提醒！ 有問題再問你�。� |
|
|
|
