QTLP601C-3 Datasheet

  • QTLP601C-3

  • SURFACE MOUNT LED LAMP STANDARD BRIGHT 0603 (0.6 mm Height)

  • 364.99KB

  • 6頁

  • FAIRCHILD

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

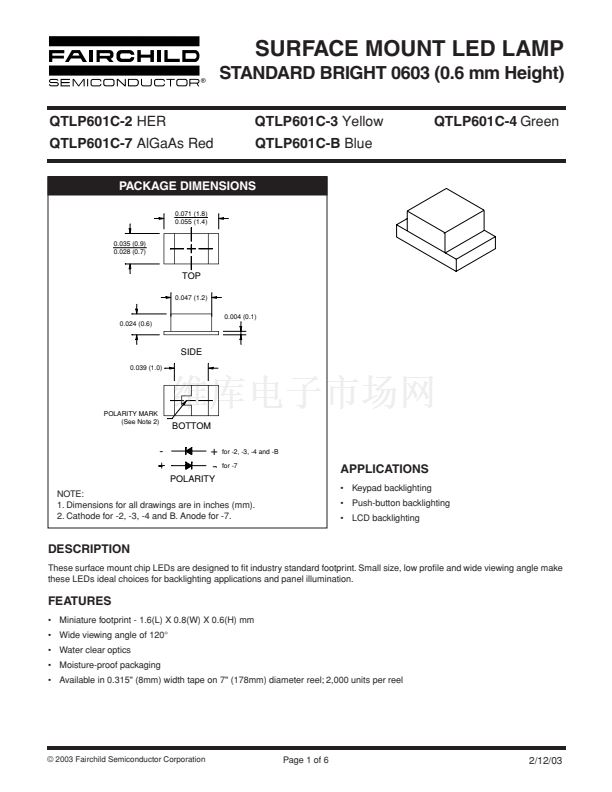

SURFACE MOUNT LED LAMP
STANDARD BRIGHT 0603 (0.6 mm Height)
QTLP601C-2
HER
QTLP601C-7
AlGaAs Red
QTLP601C-3
Yellow
QTLP601C-B
Blue
QTLP601C-4
Green
PACKAGE DIMENSIONS
0.071 (1.8)
0.055 (1.4)
0.035 (0.9)
0.028 (0.7)
TOP
0.047 (1.2)
0.004 (0.1)
0.024 (0.6)
SIDE
0.039 (1.0)
POLARITY MARK
(See Note 2)
BOTTOM
-
+
POLARITY
for -2, -3, -4 and -B
for -7
APPLICATIONS
鈥?Keypad backlighting
鈥?Push-button backlighting
鈥?LCD backlighting
NOTE:
1. Dimensions for all drawings are in inches (mm).
2. Cathode for -2, -3, -4 and B. Anode for -7.
DESCRIPTION
These surface mount chip LEDs are designed to 鏗乼 industry standard footprint. Small size, low pro鏗乴e and wide viewing angle make
these LEDs ideal choices for backlighting applications and panel illumination.
FEATURES
鈥?Miniature footprint - 1.6(L) X 0.8(W) X 0.6(H) mm
鈥?Wide viewing angle of 120擄
鈥?Water clear optics
鈥?Moisture-proof packaging
鈥?Available in 0.315" (8mm) width tape on 7" (178mm) diameter reel; 2,000 units per reel
漏 2003 Fairchild Semiconductor Corporation
Page 1 of 6
2/12/03
