在功率半導體領域，超結 MOS 作為一種重要的器件，其電容特性曲線對于理解和應用該器件至關重要。接下來，我們將詳細解讀超結 MOS 電容特性曲線，對比它與傳統 VDMOS 電容特性曲線的差異，探究超結 MOS 電容變化的原理，以及分析為什么超結 MOS 電容比傳統 VDMOS 電容小。
　　超結 MOS 與傳統 VDMOS 電容特性曲線差異

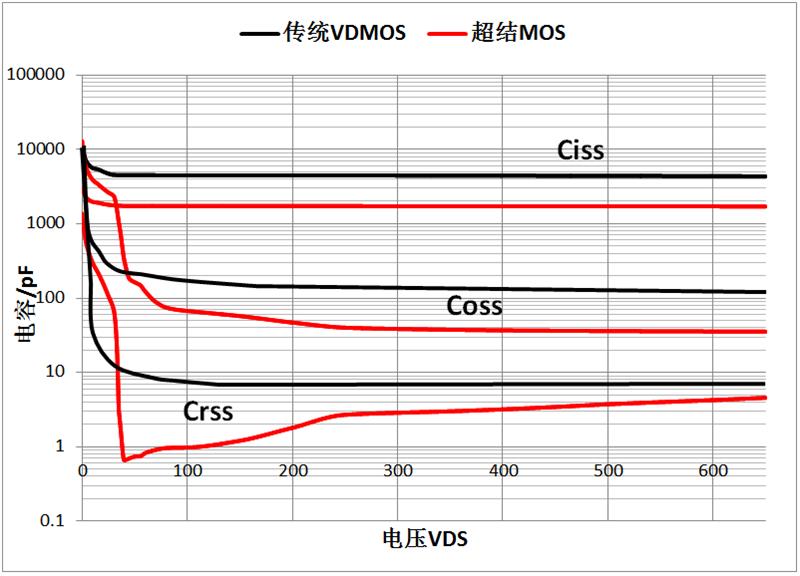

　　功率 MOSFET 的輸出電容（Coss）及反向傳輸電容（Crss）會隨著外加電壓 VDS 的變化而呈現出明顯的非線性特性。超結 MOS 因其獨特的結構，其電容特性曲線與傳統 VDMOS 存在顯著差異，具體如下圖所示：

　

　　從圖中可以看出，當 VDS 電壓剛開始升高時，超結 MOS 的輸出電容（Coss）及反向傳輸電容（Crss）會急劇下降。隨著電壓繼續升高，Coss 逐漸趨于平穩，而 Crss 則先逐漸升高，之后也趨于平穩。這種特性曲線的差異反映了超結 MOS 獨特的物理結構和電學特性。
　　超結 MOS 電容變化原理

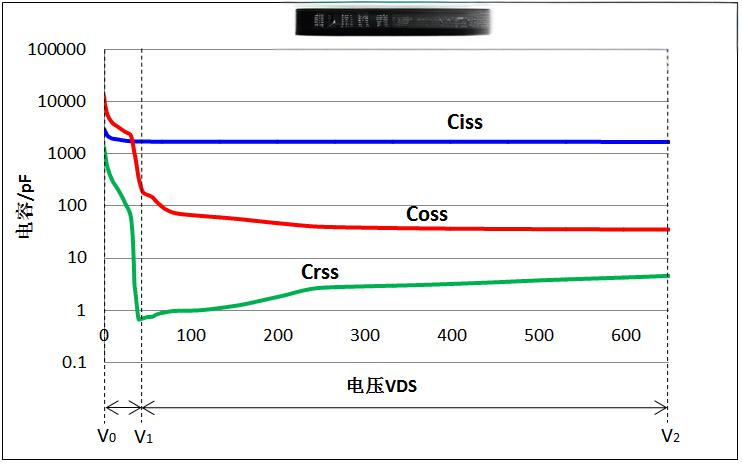

　　為了更深入地理解超結 MOS 電容的變化，我們將其電容特性曲線分成兩段進行分析，如下圖所示：

　　

　　在 V0~V1 段

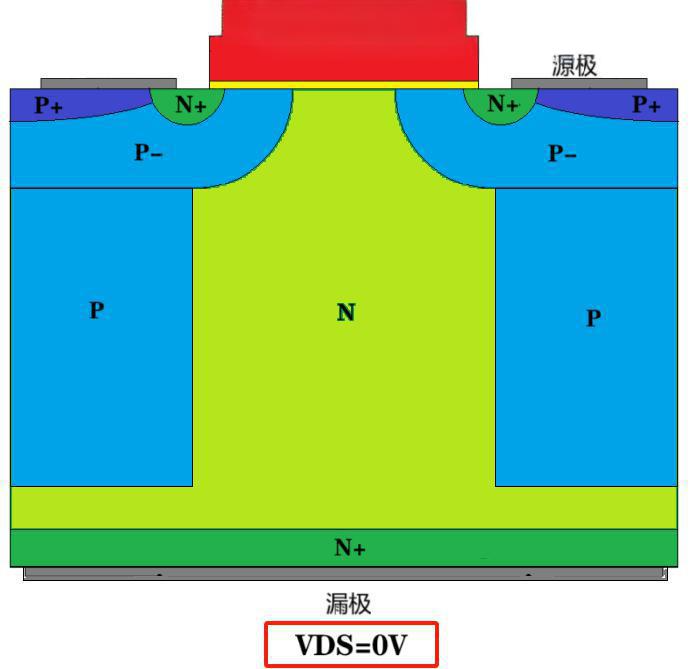

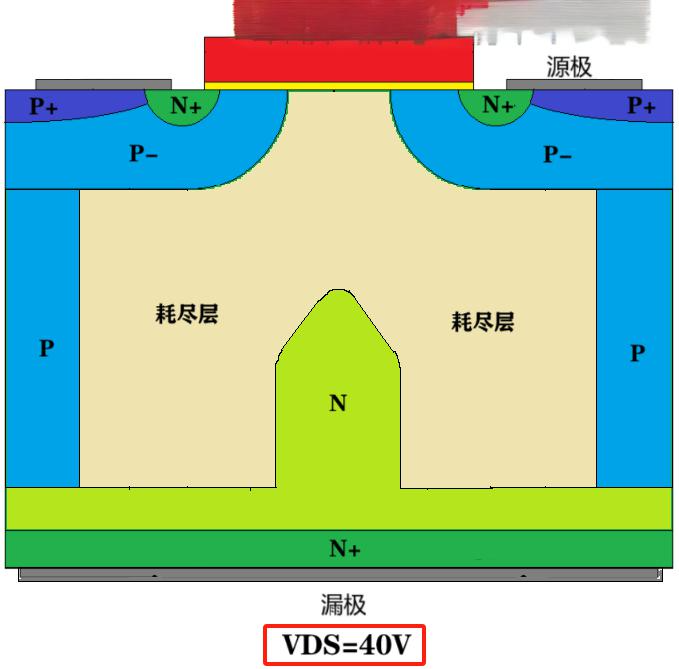

　　當 VDS 電壓上升時，超結 MOS 橫向電場會先產生耗盡層（空間電荷區）。N 型漂移層（N 柱）兩側的耗盡層邊界會逐漸向中心移動，具體過程如下圖所示：
　
　　

　　在耗盡層向下移動的過程中，我們可以從電容的物理原理來理解其變化
　　增大導致電容 Cgd 降低。同時，漏源電容 Cds 兩極面積減小且距離增大，同樣根據上述公式，電容 Cds 也會減小。當 P/N 柱完全耗盡時，這兩個電容降到。由于 P/N 柱在低 VDS 電壓下就能完全耗盡，因此輸出電容 Coss 和反向傳輸電容 Crss 在 VDS 剛開始升高（V0~V1 段）時，會有一段急劇下降的過程。
　　在 V1~V2 段

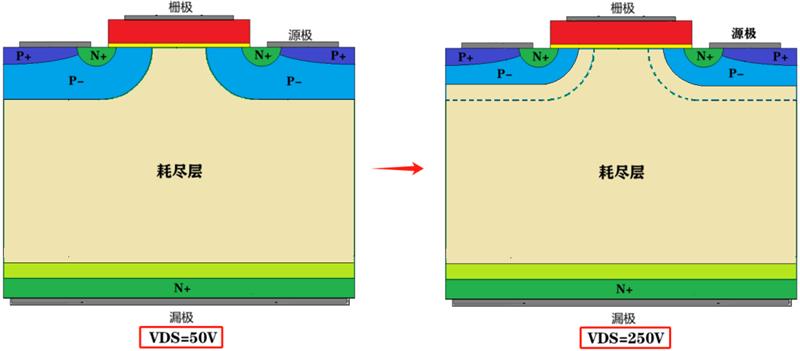

　　當 P/N 柱已經完全耗盡后，VDS 電壓繼續上升，耗盡層開始向 P - 體內移動，如下圖所示：

　　在耗盡層向 P - 體內移動的過程中，柵漏電容 Cgd 兩極正對面積增大，根據電容計算公式，電容 Cgd 升高，因此反向傳輸電容 Crss 會有一段升高的過程。后續隨著 VDS 升高，耗盡區變化不大，Crss、Coss 趨于不變。
　　為什么超結 MOS 電容比傳統 VDMOS 電容小
　　相同規格的芯片，超結 MOS 相比于傳統 VDMOS 芯片面積可以做得更小。芯片面積的減小直接導致了各極間寄生電容的減小。從電容的物理本質來看，電容與極板面積成正比，芯片面積減小意味著極板面積減小，從而使得超結 MOS 的電容比傳統 VDMOS 電容小。這種電容減小的特性使得超結 MOS 在一些對電容要求較高的應用場景中具有明顯的優勢，例如高頻開關電路等。
