1.2 天線的優化

　　設計出喇叭的初步尺寸，再利用HFSS軟件進行仿真優化，在優化過程中不斷調整喇叭的尺寸直到達到預期設計目標。由于喇叭的結構較復雜，需要優化的參數比較多，可以固定幾個參數，縮小優化范圍。主要從以下幾個方面進行優化。

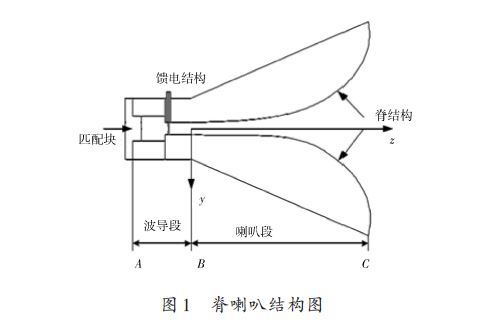

　　1.2.1 匹配塊及波導結構的優化

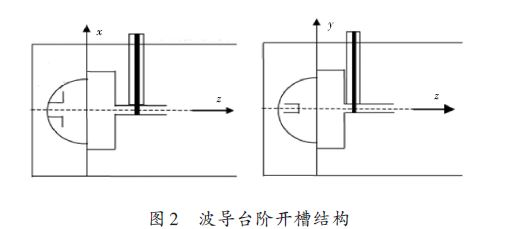

　　喇叭天線的饋電部分是內徑相等的波導，由于脊波導與匹配塊連接部分需要有空隙，采用在匹配塊上開半球形槽的辦法來滿足。同時在脊波導段上有臺階設計[1],仿真發現，有臺階的脊波導對天線駐波比有很好的影響，通過調節臺階的厚度，達到優化的駐波比。結構如圖2所示。

　　1.2.2 脊波導內脊寬度和脊間距的優化

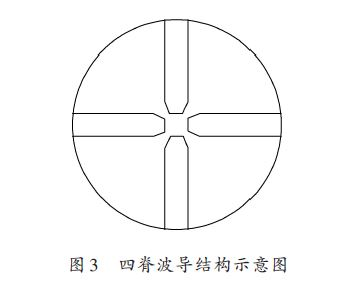

　　脊的寬度和脊間距對喇叭天線的工作帶寬有關鍵作用，設計寬頻帶喇叭天線首先要保證饋電波導在整個頻帶范圍內有好的電特性。脊的終端由尖頂削成平頂，如圖3所示，這樣設計是為了減小四個脊終端之間的相互影響，同時減小了脊間距，以及使加工方便。

　　1.2.3 喇叭內脊曲線形狀的優化

　　將對脊體的形狀進行優化，給指數函數再加上一個項，可以起到擴展頻帶的作用，修正后的脊曲線方程為：

　　$3.。

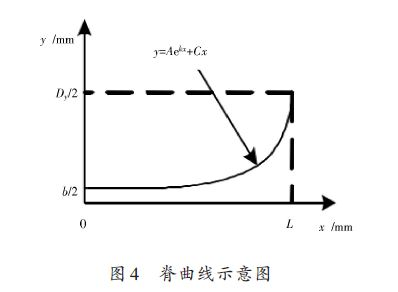

　　脊曲線示意圖如圖4所示。圖中Dy 為喇叭口面的口徑寬度；b 為脊間距；L 為喇叭的長度；C 取經驗值。

　　0.02.

　　2 仿真結果

　　根據上述設計優化步驟，設計了一個在0.8~2.5 GHz頻帶內工作，口徑為240 mm,長度為320 mm,其中喇叭段長度為260 mm,波導段口徑為35 mm 的寬頻帶雙極化四脊喇叭，喇叭天線模型如圖5所示。

　　利用高頻電磁仿真軟件HFSS對模型進行仿真，仿真結果如圖6~圖11所示。

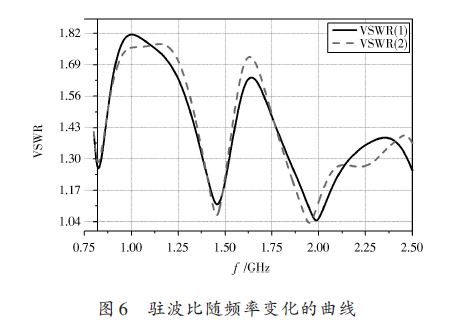

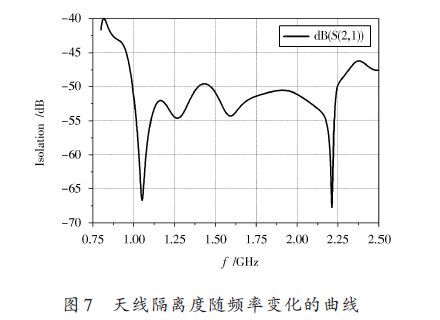

　　圖6是雙端口天線在0.8~2.5 GHz頻段上駐波比的變化曲線，其中虛線和實線分別表示前面（離匹配塊近）和后面（離匹配塊遠）饋電端口的駐波比，由于兩個饋電位置離匹配塊的距離不一致，引起兩個饋電端口的駐波比不能保持完全一致。從仿真結果看兩個端口的駐波比都達到小于2的參數指標要求。端口之間的隔離度隨頻率變化的曲線如圖7所示，兩個端口的隔離度大于40 dB.

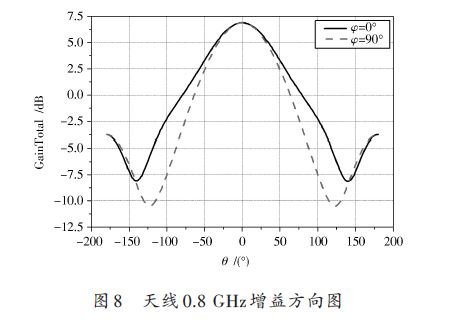

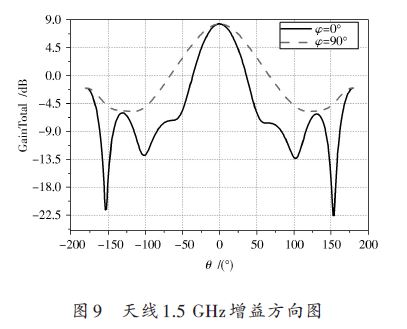

　　從圖8~圖10是幾個典型頻率點（0.8 GHz,1.5 GHz,2.5 GHz）的二維增益方向圖，實線和虛線分別表示的是E面和H面方向圖，方向圖的主瓣較寬，沒有出現柵瓣，整個頻段內方向圖保持很好的方向性，天線能量集中。

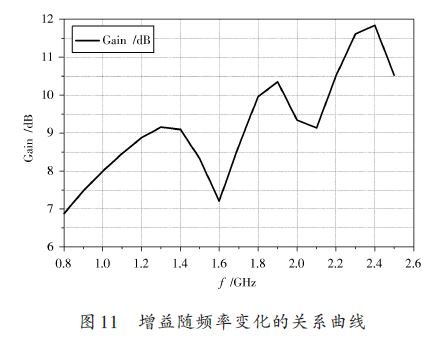

　　天線增益隨著頻率變化的曲線如圖11 所示，在0.8~2.5 GHz整個頻段內天線增益大于6 dB,并且隨著

　　頻率的升高而升高，滿足參數要求，并且曲線圖符合喇叭天線結構與增益的理論關系。設計的天線具有良好的輻射性能，高頻段天線沒有發生定向性偏離和增益下降的現象。

　　從優化仿真的結果可以看出，四脊喇叭天線在0.8~2.5 GHz整個頻段內駐波比VSWR<2,雙極化端口的隔離度dB（S（2,1））<-40 dB,滿足設計指標要求，整個頻段方向圖保持很好的定向性。

　　3 結語

　　本文給出了一個寬帶四脊圓錐喇叭天線的設計方法，采用化四脊圓錐喇叭為雙脊喇叭的方法設計了初步模型和參數初值，仿真總結了四脊圓錐喇叭天線的主要參數變化對駐波比的影響，結構優化包括：波導段的臺階結構，脊終端的平頂結構，脊曲線的漸變結構等。優化后的結構很好的降低了天線的駐波比，提高了兩個端口的一致性。利用電磁仿真軟件HFSS對參數及結構進行仿真，仿真結果表明，本文設計的0.8~2.5 GHz四脊圓錐喇叭天線駐波比低、隔離度好、方向圖好，可滿足實際要求，對工程上設計此類天線具有一定的參考價值。
