基于NAND Flash控制結構復用的嵌入式存儲系統研究
出處:尤新亮 發布于:2008-08-30 13:26:29
引言
?。危粒危模疲欤幔螅杈哂锌焖僭L問、低功耗、抗震性、尺寸小、重量輕等特性,并且穩定性良好,即使在系統電源關閉的情況下仍可保存數據。隨著技術的發展,其價格降低且容量增大,這些使得NANDFlash逐漸成為嵌入式系統的一個獨立部件,系統存儲的工業標準。
對Flash存儲器的測試與編寫,目前流行的工業方法是采用遵守IEEE-1149.1標準,又稱JTAG(joint?。簦澹螅簟。幔悖簦椋铮睢。纾颍铮酰穑┮?guī)范的邊界掃描技術,運用專門的商業測試板和配套軟件來完成。不論是板級還是生產線級,都有廠家提供配套的軟硬件解決方案。
基于JTAG規范的Flash控制電路,使用支持邊界掃描的微處理器,配套專門的控制硬件和軟件,逐漸形成一套Flash存儲器PCB級的控制體系規范。然而,不論是支持邊界掃描的微處理器,還是配套的硬件和軟件,價格都是較昂貴的。不僅如此,使用這種方案將增加用戶PCB的設計難度和產品成本,使用戶產品結構變得復雜,硬件設計失去獨立性,產品升級存在依賴性。
針對運用邊界掃描技術進行Flash控制的上述弊端,本文提出一種控制結構復用的存儲系統,包括存儲卡和寫卡器兩部分。文中首先給出本存儲系統的總體框架,而后闡述存儲卡與寫卡器的硬件結構,接著著重講述存儲系統軟件架構與NANDFlash典型操作實現,用寫卡器對三星公司各種存儲容量的NANDFlash進行讀、寫、擦測試,結果表明本存儲系統能高效完成對NANDFlash的各種操作。在所有測試成功后,將本存儲系統的控制結構復用到嵌入式車載導航設備中,并成功移植控制軟件。通過與邊界掃描技術對比軟硬件結構和測試結果可以看出,本存儲系統具有結構簡單、操作時間短、性價比高3大優點。
存儲系統總體框架
本存儲系統分為存儲卡和寫卡器兩部分,其總體框架如圖1所示。

圖1 存儲系統框架
圖1中填充左斜線的箭頭序列給出了編寫NANDFlash的數據流向。PC通過標準打印口(line?。穑颍椋睿簦澹?,LPT)控制NANDFlash,中間用50針卡座與50孔卡口配合,連接寫卡器與存儲卡。由于打印口的控制口線有限,不能對NANDFlash進行全面控制,因而在打印口和NANDFlash之間添加573鎖存器,復用數據口線來擴充控制口線。
此外,由于嵌入式系統各元器件對工作電壓都有較高的要求,必須在額定電壓范圍內工作,因此在寫卡器和存儲卡上都添加了穩壓器,在寫卡器上還添加了電壓調節器。寫卡器外部供電為12V直流電源。
從存儲系統框架可以看出,整個系統并未使用控制芯片與類似邊界掃描技術的高成本復雜控制電路,結構簡單性價比高。后續實驗結果表明,與邊界掃描技術相比,本系統的NANDFlash操作時間有所縮短。
存儲卡
通常,一個NANDFlash存儲器的價格較一個NORFlash存儲器便宜40%左右。與NOR?。疲欤幔螅璐鎯ζ飨啾龋危粒危模疲欤幔螅璐鎯ζ鞯膶懺L問時間快20倍。盡管NORFlash具有快速隨機訪問速度,而NANDFlash具有一個長的隨機讀反映時間,但其具有功耗低、存儲容量大、快速擦/寫的優點[8]?;冢危粒危模疲欤幔螅璧纳鲜鰞?yōu)點,存儲卡選擇使用NANDFlash作為數據存儲載體。
存儲卡主要包括50孔卡口、NANDFlash、直流電源穩壓器3個部分,其他還有一些電阻和電容,起輔助和增加電路穩定性作用。50孔卡口與寫卡器的50針卡座配合,連接存儲卡和寫卡器。
寫卡器
寫卡器主要由標準打印口、直流電壓調節器、直流電源穩壓器、573鎖存器和一些電阻電容組成,采用外接+12V直流電源供電,50針卡座采用機械式上下卡,使得存儲卡與卡座的接觸與分離相當方便。
打印口
標準打印口分為3個端口,基地址為數據端口,基地址+1為狀態端口,基地址+2為控制端口??刂疲校玫模茫停希釉O(shè)置打印口模式為ECP+EPP,打印口首地址即為0x378。以下闡述寫卡器中如何使用打印口的3個端口。
?。ǎ保?shù)據端口(0x378)
數據端口中有8根數據線,與NANDFlash相連傳輸一個字節的數據。其中,D0和D1被復用,通過573鎖存器連接NANDFlash的CLE和ALE兩個控制引腳。
(2)狀態端口(0x379)
狀態端口僅使用了第6個狀態位作為NANDFlash的R/?B應答信號,其余3、4、5、7這4位打印機的標準應答未使用,保留供以后功能擴展使用。
?。ǎ常┛刂贫丝冢ǎ埃常罚粒?/FONT>
控制端口使用了5個控制位,具體意義如圖2所示。

圖2 控制端口對NANDFlash的控制
?。模?、D1、D2位對NANDFlash進行控制,D3位對鎖存器進行控制,D5位控制打印口數據端口的輸入/輸出方向。D5位置0時,PC通過打印口數據端口輸出數據到NANDFlash;置1時,通過打印口數據端口接收NAND2Flash數據。在打印口連接器處,D0、D1、D3位反相輸出,而D2位是正相輸出,即D0、D1、D3位輸出1,NAND2Flash獲得0;D2位輸出1,NANDFlash獲得1。
打印口與存儲卡連接
打印口通過50針卡座與存儲卡的50孔卡口相連,從而連接存儲卡上的NANDFlash,具體的口線連接如圖3所示。

圖3 寫卡器與NANDFlash連接
在圖3中,并未畫出卡座與卡口的具體連接線,因為它們只是起連接中轉作用。
由圖3可知,打印口的引腳1控制NANDFlash芯片有效,引腳2~9控制NANDFlash的8個IO口,其中引腳2和3通過573鎖存器復用控制NANDFlash的CLE(命令允許)和ALE(地址允許),引腳10接收NANDFlash的(狀態信號),引腳14控制NANDFlash的(寫有效),引腳16控制NANDFlash的(讀有效),引腳17控制鎖存器的(允許鎖存)。其他的打印口引腳未使用,一些接高電阻,一些接地,在圖中未畫出。
?。危粒危模疲欤幔螅栊枰常常种绷麟姽╇?,寫卡器通過直流電源變壓器調整電壓后為NANDFlash供電。
存儲系統軟件
存儲系統軟件采用標準C編寫,編譯器為Borland公司的BC3.0。由于采用標準C編寫程序,使得軟件具有良好的兼容性和可移植性。目前,本系統軟件支持三星公司的各種存儲容量的NANDFlash,如32MB(兆字節)、64MB、128MB、256MB。
存儲系統軟件框架
存儲系統由上至下分控制層、應用層、基礎層3個層次,軟件框架如圖4所示?;A(chǔ)層封裝了對NANDFlash操作的底層實現,構成一個底層平臺,為應用層提供調用接口。應用層完成各種NANDFlash應用操作,為控制層提供調用接口??刂茖訄?zhí)行全局調用。
控制層由主控模塊組成,根據命令行參數調用應用層各模塊。
應用層包括:
?。ǎ保┏跏蓟K:讀取NANDFlash的設備信息,獲得其存儲容量和分頁分塊參數。
?。ǎ玻┳x數據模塊:首先調用基礎層的NANDFlash塊偏移模塊獲得相對地址,而后調用讀一頁模塊讀取所需數據。
?。ǎ常憯?shù)據模塊:首先同于讀數據模塊獲得相對地址,而后調用基礎層的寫一頁模塊將數據寫入指定地址。
(4)擦除模塊:首先同于讀模塊獲得相對地址,而后反復調用基礎層的擦一頁模塊將整個NANDFlash擦除。
?。ǎ担椭K:提示使用者本軟件系統的功能和相關命令行參數設置。
?。ǎ叮危粒危模疲欤幔螅鑿臀荒K:使NANDFlash復位,恢復到未發生任何操作前的狀態。
?。ǎ罚危粒危模疲欤幔螅铏z查模塊:顯示NANDFlash的設備號、壞塊個數、存儲容量等相關信息。
基礎層包括:
?。ǎ保危粒危模疲欤幔螅鑹K偏移模塊:根據NANDFlash壞塊記錄模塊記錄的壞塊信息,進行地址轉換,將NAND2Flash中所有正常塊的物理地址轉換為相對地址。
?。ǎ玻┯嫊r模塊:記錄讀數據、寫數據、擦除3種應用層操作所花費的時間,與此3種操作同時運行。
?。ǎ常┳x一頁模塊:根據NANDFlash讀操作的時序圖,向NANDFlash送入正確的命令字和地址,讀取一頁數據并存放到接收緩沖區中。

圖4 存儲系統軟件框架
?。ǎ矗懸豁撃K:根據NANDFlash寫操作的時序圖,向NANDFlash送入正確的命令字和地址,在NAND2Flash的指定地址寫入一頁數據。
?。ǎ担┎烈豁撃K:根據NANDFlash擦操作的時序圖,向NANDFlash送入正確的命令字和地址,擦除NAND2Flash指定地址的一頁數據。
(6)NANDFlash壞塊記錄模塊:在進行應用層擦除操作的同時,將發現的壞塊全部記錄下來,存放在NANDFlash的個塊的頁中。當NANDFlash的個塊是壞塊,或其壞塊個數超過10時,此NAND2Flash將不再被使用。
?。ǎ罚懨钅K:向NANDFlash送入命令字,控制NANDFlash下一步將進行何種操作。
(8)寫地址模塊:向NANDFlash送入地址,控制NANDFlash下一步將在什么地址進行操作。
(9)讀NANDFlash狀態模塊:在對NANDFlash進行任何操作前,都必須讀?。危粒危模疲欤幔螅璁斍暗臓顟B(tài),判斷其處于READY狀態還是BUSY狀態。
典型操作實現
?。危粒危模疲欤幔螅璨僮髦?,為典型的是讀操作。NANDFlash以存儲容量128MB為界,界兩端因分頁分塊參數不同而導致操作時序不同。以下以64MB和128MB的NANDFlash為例,分析它們讀操作時序的不同,并給出關鍵的實現過程。

圖5?。叮矗停潞停保玻福停拢危粒危模疲欤幔螅枳x操作時序?qū)Ρ?/FONT>
圖5給出了64MB和128MB兩種典型存儲容量的NANDFlash的讀操作時序?qū)Ρ龋瑑烧咧g主要的不同集中在I/OX上。要進行數據的讀取,首先必須向NANDFlash發送數據存放的地址。ANDFlash的地址分為列地址和行地址,列地址用于頁內尋址,而行地址用于頁尋址。128M字節NANDFlash的頁容量為2048字節,而64MBNANDFlash的頁容量為512字節,這使得它們的列地址線數目有所不同,前者為11根,后者為9根。128MB以下的NANDFlash將頁容量固定為512字節,隨著存儲容量的增大,行地址線也隨之增加;而128MB及以上的NANDFlash頁容量是可以改變的,容量為64KB,同時頁尋址空間也可以擴大,這增加了擴大尋址空間的靈活性和數據訪問效率。I/OX上另一個重要不同點是128MB及以上存儲容量的NANDFlash,在向其發送列地址和行地址后,還要發送一個命令字0x30,然后讀取NANDFlash中指定地址的數據,而64MB的NANDFlash發送地址后直接讀取數據。
以下給出從兩種典型NANDFlash中讀取一頁數據的代碼描述:
/*向NAND?。疲欤幔螅璋l(fā)送讀開始命令字*/
?。疲欤幔螅琛。祝颍椋簦濉。茫停模ǎ茫停模撸遥牛粒模撸保撸埃?;
?。创鎯θ萘繀^(qū)分NANDFlash*/
switch(FlashLevel){
?。鎯θ萘浚叮矗停碌模危粒危摹。疲欤幔螅瑁?/FONT>
?。茫幔螅濉。疲蹋粒樱龋撸裕伲校牛撸叮矗停拢?/FONT>
/*向64MB的NANDFlash發送列地址和行地址*/
?。疲欤幔螅琛。祝颍椋簦澹粒模遥ǎ埃埃埃?;
Flash?。祝颍椋簦澹粒模遥ǎǎ校幔纾澹粒洌洌颍Γ埃疲疲?;
Flash?。祝颍椋簦澹粒模遥ǎǎ校幔纾澹粒洌洌颍荆荆福Γ埃疲疲?;
?。却危粒危模疲欤幔螅杈途w,置打印口的數據端口為輸入狀態*/
?。疲欤幔螅琛。祝颍椋簦濉。粒模拢ǎǎ校幔纾濉。粒洌洌颍荆荆保叮Γ埃疲疲?;
?。猓颍澹幔耄?/FONT>
?。鎯θ萘浚保玻福停碌模危粒危摹。疲欤幔螅瑁?/FONT>
?。茫幔螅濉。疲蹋粒樱龋撸裕伲校牛撸保玻福停拢?/FONT>
/*向128MB的NAND?。疲欤幔螅璋l(fā)送列地址和行地址*/
Flash?。祝颍椋簦濉。粒模遥ǎ埃埃埃?;
Flash?。祝颍椋簦濉。粒模遥ǎ埃埃埃?;
Flash?。祝颍椋簦濉。粒模遥ǎǎ校幔纾濉。粒洌洌颍Γ埃疲疲?;
Flash?。祝颍椋簦濉。粒模遥ǎǎ校幔纾濉。粒洌洌颍荆荆福Γ埃疲疲?;
?。却危粒危模疲欤幔螅杈途w,置打印口的數據端口為輸入
狀態*/
?。疲欤幔螅瑁祝颍椋簦澹茫停拢ǎ茫停模撸遥牛粒模撸常?/FONT>
?。猓颍澹幔?;
}
?。x取一頁數據存放到接收緩沖區中*/
?。妫铮颍ǎ椋剑埃唬椋穑裕幔颍纾澹簦郏椋荩剑疲欤幔螅瑁遥澹幔洌模粒裕ǎ?;
?。?/FONT>
?。梗危粒危模疲欤幔螅锜o效*/
FLASH_CE_HIGH;
讀數據流程完全遵從時序圖,首先送第1個讀命令字和行列地址,128MB的NANDFlash要送第2個讀命令字,然后通過將打印口控制端口的第5位置1使數據端口處于輸入狀態,以接收NANDFlash中指定地址的一頁數據,并將數據寫入接收緩沖區,使NANDFlash無效,讀取一頁數據操作完成。
對時序圖中NANDFlash各控制命令的控制,由打印口的控制端口完成,通過控制端口各位的電平輸出實現對NANDFlash的控制。
實驗
在設計實現了存儲系統軟硬件的基礎上,針對三星公司不同存儲容量的NANDFlash進行了一系列的實驗,實驗環境為賽陽1.8G,128MB內存,CMOS并口設置為基地址0x378,模式ECP+EPP,操作系統為Windows98。

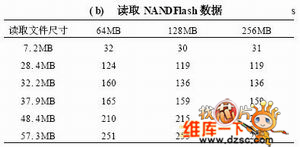

表1 擦/讀/寫NANDFlash實驗數據



表1給出了擦/讀/寫NANDFlash的實驗數據。對64MB、128MB、256MB3種存儲容量的NANDFlash進行了5次擦除實驗,針對6種尺寸的實驗文件進行了讀取和寫入實驗,根據這些實驗數據繪出了圖6的實驗曲線。
圖6(a)給出了擦除64MB、128MB、256MB的NANDFlash的5條實驗曲線。由圖可知,5條曲線非常接近,且擦除時間隨NANDFlash存儲容量的變化基本呈線性變化。

圖6 擦/讀/寫NANDFlash
圖6(b)給出了從64MB、128MB、256MB的NAND2Flash中讀取不同尺寸數據所花費時間的實驗曲線。由圖可知,不管是何種存儲容量的NANDFlash,其讀取時間隨讀取數據尺寸變化基本呈線性變化。
圖6(c)給出了向64MB、128MB、256MB的NAND2Flash中寫入不同尺寸文件所花費時間的實驗曲線。由圖可知,不管是何種存儲容量的NANDFlash,其寫入時間隨寫入文件尺寸變化基本呈線性變化。
對比圖6的和,不難發現對于相同存儲容量的NANDFlash,寫入時間比讀取時間稍長一些,這與讀和寫的控制時序有關。
從圖6的和中還能發現對64MB的NAND2Flash讀取和寫入相同尺寸數據所花費的時間較128MB和256MB稍長,說明增大頁容量后NANDFlash的存取速度得到了提高。
表2 測試1MBFlashs

表2為文中通過邊界掃描技術對Flash編寫的測試結果,其中采用FFC方法獲得的Flash編寫時間是短的,編寫1MB為7.5s。圖6的實驗曲線表明Flash編寫時間隨其存儲容量基本呈線形變化,由此推算采用FFC方法編寫容量為64MB、128MB、256MB的時間分別為480s、960s、1920s,與表1的實驗數據比較,編寫時間明顯加長了。盡管NANDFlash復用數據線和地址線,縮短了邊界掃描鏈的長度,使得對NANDFlash的編寫時間有所縮短,但邊界掃描技術對NANDFlash的控制信號始終是通過TAP(testaccessport)板驅動微處理器產生的,信號周期總是長于直接控制信號周期。
由表1和表2的實驗數據和實驗結果分析可知,與邊界掃描技術相比,本存儲系統對NANDFlash的操作時間有明顯縮短。
表1的實驗數據表明,本存儲系統能很好地完成對NANDFlash的各種操作。由于本系統結構簡單,未使用任何微處理器,因而性價比較高。
在成功進行NANDFlash擦/讀/寫實驗后,本存儲系統對NANDFlash的控制結構復用到了嵌入式車載導航設備中。由于軟件采用標準C編寫,控制結構復用,使得軟件移植非常方便,僅需改動對GPIO(general purpose?。椋睿穑酰簟。铮酰簦穑酰簦┛刂撇糠值某绦?。將本存儲系統的軟硬件復用到嵌入式車載導航設備的成功,表明本系統對NANDFlash的控制結構具備良好的復用性和較高的實用性。
結論
本文提出一種控制結構復用的NANDFlash存儲系統,完成了對NANDFlash的各種操作。與邊界掃描技術相比,本存儲系統結構簡單、操作時間短、性價比高。本存儲系統的成功實現,為其他嵌入式產品存儲系統的設計開發提供了一種切實可行的思路。一類采用NANDFlash作為數據存儲介質的嵌入式產品均可復用本存儲系統對NANDFlash的控制結構,實現對NANDFlash的控制.下一步的工作在于優化存儲系統的硬件和軟件,加快NANDFlash操作的速度。
