無線通信接收機的主要結構如圖1所示，圖1（a）是超外差接收機（Super heterodyne）的結構，超外差 接收機的發展非常成熟，但由于需要應用到兩個以上的本振，多級濾波，因此其功耗和復雜度都比較高。 另外，鏡像頻譜的抑制也是超外差接收機的一個重要參數。圖1（b）是低中頻接收機（Low IF），低中頻 接收機的中頻很低，主要采用鏡像抑制接收機的結構進行鏡像頻譜的抑制，如Hartley接收機和Weaver接 收機，由于中頻比較低，因此可以用數字的方法來進行下變頻和頻譜抑制，低中頻接收機面臨的難點為鏡 像頻率和對電路的匹配程度要求高。圖1（c）是零中頻接收機（Zero IF），零中頻接收機的本振信號和 接收到的射頻信號處于同一頻率，其電路結構比較簡單，沒有鏡像頻譜抑制的問題，但是會有直流失調抑 制，以及二階失真的問題。目前，零中頻接收機和低中頻接收機是適合于單芯片CMOS實現的接收機。超外 差接收機需要有Quench信號，并且接收機的理論比較復雜，靈敏度相對較低。

圖1 無線通信接收機結構

　　根據以上的分析，結合發送電路，選用零中頻接收機結構比較合適，主要原因有：，零中頻的本振 頻率和接收射頻信號的頻率相同，而讀寫器接收到的射頻信號為電子標簽對讀寫器發射信號的反射，因此 接收電路的本振信號可以和發射信號的本振采用同一本振，可以減小硬件開銷和功耗，降低電路復雜度； 第二，根據分析，接收信號的頻譜在零頻處沒有功率分布，在進行適當?shù)臑V波以后，零中頻接收機的直流 失調對接收機信號功率的影響不大。

　　采用零中頻接收機結構，接收機接收到的信號為幅度調制信號：

　　其中Ac為接收的載波信號的幅度，m(t)為有用信號，φc為接收信號的相位。而本振信號為：

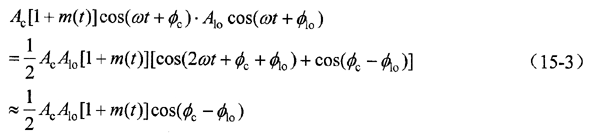

　　兩者混頻以后的信號經過低通濾波以后可以得到：

　　由上面的公式可以看出，兩者相位上的差異可能導致接收到的有用信號為零。要消除零點，可以改變進 入接收機混頻器的本振信號相位；或者改變發射RF信號的本振頻率。這兩種辦法的缺陷是都必須動態調整 ，并且當標簽運動時必須自適應跟蹤，—方面需要判決電路，另一方面需要隨時改變相位或者頻率，在硬 件上開銷很大，并且實現困難。

　　經過仔細分析后，采用I/Q兩路正交的接收機結構來消除零點效應。當I支路達到零點時，Q支路剛好處于 值。當基帶選用合適的合并電路時，利用I/Q兩個支路可以有效地避免接收機的零點效應。

　　綜合以上結論，在綜合考慮電子標簽到讀寫器的編碼方案、讀寫器的硬件和性能要求等方面的因素后， 讀寫器的接收電路結構選取為I/Q兩支路正交的零中頻接收機。
