RF2347構成的880MHz低噪聲放大器應用電路圖

查看最近90天中添加的最新產品 最新電子元器件資料免費下載 派睿電子TI有獎問答 - 送3D汽車鼠標 IR推出采用焊前金屬的汽車級絕緣柵雙極晶體管 全球電子連接器生產商—samtec 最新斷路器保護套

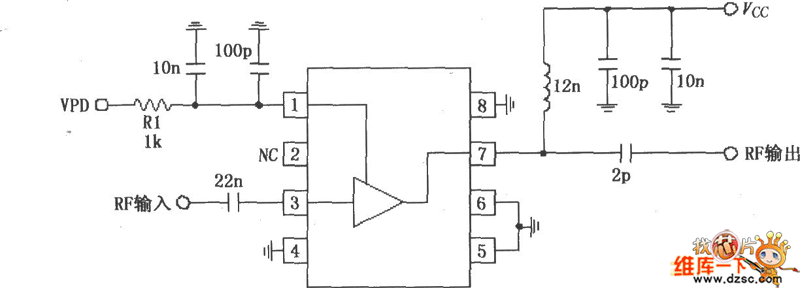

　　如圖所示為由RF2347構成的880MHz低噪聲放大器應用電路。射頻信號(RF)由3腳輸入，經過放大器放大后由7腳輸出。3腳與內部放大器是直接耦合，因此在3腳外加一個22pF隔直耦合電容，在836MHz工作時匹配阻抗為50Ω。7腳為集電極開路的輸出端，可以通過扼流圈或匹配電感接到電源Vcc，該腳典型匹配阻抗為50Ω，外接輸出匹配網絡使放大器輸出阻抗與之匹配，以獲得最大輸出功率和效率。1腳為功率降控制端，用于控制偏流。當VPD=(2.8±0.1)V時(IPD典型值為8.5mA)電路工作；當VPD<0.9V時電路關閉；VPD要求外加RF旁路電路。

RF2347構成的880MHz低噪聲放大器應用電路圖



　　
