數字設定型標準電源電路(CD4516、μA723C)電路圖

　　如圖是數字設定型標準電源電路，它由數字設定電壓的開關(S1～S10)、數字設定型脈寬調制電路(CD4516、CD4025和CD4013)、平滑脈寬調制信號濾波器(LF356)、時鐘發生器(CD4025)、基準電壓源(μA723C)等組成。輸出電壓由Sl～S10設定，設定代碼為二進制代碼。RPl用于滿度調整，當數字輸入全為l時，輸出電壓Uo調整為10.23V。濾波器的增益為2倍(6dB)，因此，Uref為10.23V的一半，電壓設定步進為10mV。用數字開關的BCD碼設定電壓時，要采用下圖所示的BCD-二進制數轉換電路。這時，Uo設定為3位數字顯示，當步進電壓為10mV時，輸出電壓為9.99V。

　　

　　要進行輸出電壓正負極性轉換時，可采用下圖所示電路，當Bs為0時，輸出Uo為正電壓；當Bs為l時，輸出Uo為負電壓。若要增大輸出功率，可增設如圖所示功率放大器，但±l5V的電源要有足夠的輸出功率。要把標準電壓源變?yōu)闃藴孰娏髟�，可增設圖示的恒流電路。

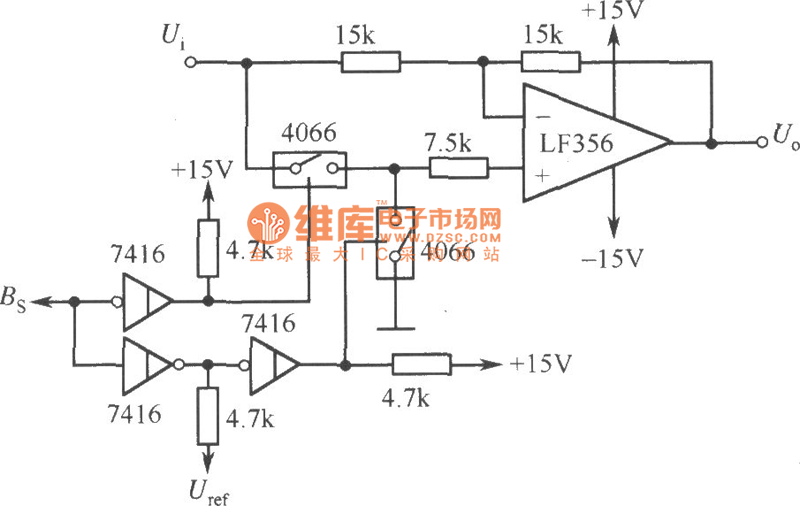

輸出電壓正負極性轉換電路：

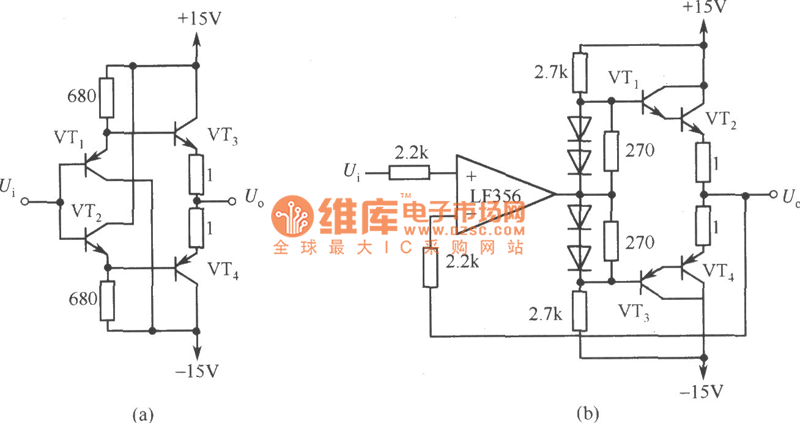

功率放大器電路：

恒流電路：
