TC9148P搖控發射集成電路圖
TC9148P為遙控發射集成電路，通常與微處理器TC915OP配套使用，用于具有遙控控制功能的各種音響系統中。
1.TC9148P引腳功能
TC9148P集成塊內電路主要由時鐘振蕩電路，鍵指令譯碼和編碼電路，指示燈驅動電路、遙控發射驅動電路等組成。其集成電路的引腳排列及功能如圖1所示，工作電壓見表1所列。
圖1 TC9148P引腳排列及功能

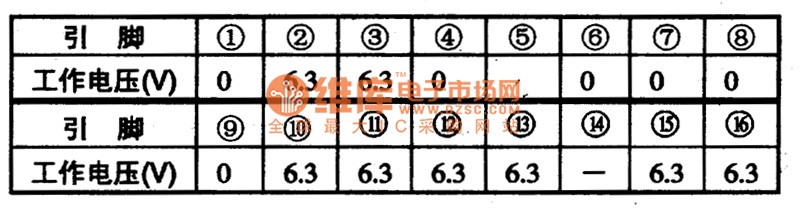

表1 TC9148P工作電壓表
2.TC9148P典型應用電路
TC9148P集成塊的典型應用電路如圖2所示。
圖2 TC9148P集成塊的典型應用電路
3.電路工作過程
VTQ701和VTQ702為紅外發光二極管的驅動輸出電路;LD701、LD702為紅外發光二級管;C702、R701、C701構成了遙控器的供電退鵝電路:X701為遙控發射器時鐘振蕩電路晶體，其與C703、C704以及TC9148P②、③腳內電路一起構成時鐘振蕩電路;VTQ703為LD703指示燈驅動輸出管。
鍵盤掃描輸入有6條線(③-⑨腳)，輸出有4條線(⑩-(13)腳)。TC9148P將振蕩，編碼工作一次完成。其中，編碼信號由(15)腳輸出，經R703加至VTQ702、VrQ701放大，推動LD701、LD702向外發出紅外
光脈沖;同時，③腳輸出控制指令至VTQ703，由該管去推動UD703指示燈發亮，以示處于遙控發射狀態。
4.故障檢修提示
判斷遙控器工作是否正�？捎靡韵聨追N方法。
(1)輻射檢查法。把遙控器放在一臺工作的AM 收音機附近，按遙控器上任一鍵鈕。若收音機揚聲器中有"撻撻"聲，說明遙控器的振蕩編碼電路良好，如紅外發光二級管無問題的話，一般來說，都會有紅外光向外發射。
(2)波形檢查法。就是用示波器測TC9148P(15)腳上的輸出波形。有波形輸出，則說明遙控IC無問題，應檢查該腳之后的電路。
(3)萬用表檢查法。就是用萬用表測紅外發光二極管兩端電壓，在按下任一功能鍵時，該電壓應為微抖動狀，且靜，動態應有變化。若靜，動態間電壓不變化，或靜態時電壓抖動者，都說明遙控器有問題。
|
|||
|
|
|
