由NE555等構成的基本定時電路圖

　　圖1是由NE555等構成的基本定時電路。圖1(a)是由NE555等構成的基本定時電路。電路中，若在NE555的2腳施加如圖1所示觸發脈沖，則在其3腳輸出有一定時間間隔的脈沖，間隔T~RC，經VT1放大后驅動有關電路力口圖1中的發光二極管LED。

　　圖1(b)是由CMOS(ICM7555)等構成的定時電路。它采用CMOS，阻抗非常高，設定時間可大幅度延長，如可用于幾十分鐘的定時器。圖中，R的選值范圍為lkΩ一lOOMΩ，C的選值范圍為1OOpF一10000μF。

　　(a) 由NE555等構成的基本定時電路

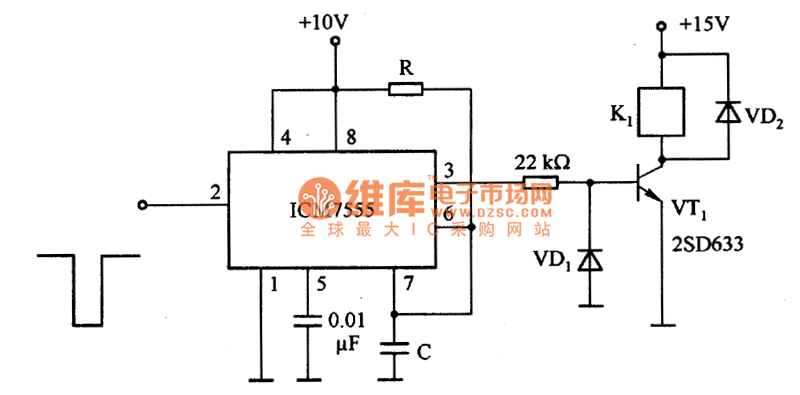

　　(b) 由ICM7555等構成的基本定時電路

　　圖1 由NEsss等構成的基本定時電路
