                  　　　　　　　　　　表1-1    KA22135集成電路集成電路的引腳功能及數據

　　2、KA22135的主要電參數

　　KA22135集成電路的電源電壓范圍為2-7.5V，典型工作電壓為3V或6V。當Vcc=3V，RL=32時，其輸出功率PO=28mWX2。

　　3、KA22135的典型應用電路

　　KA22135集成塊的典型應用電路如圖1-2所示。

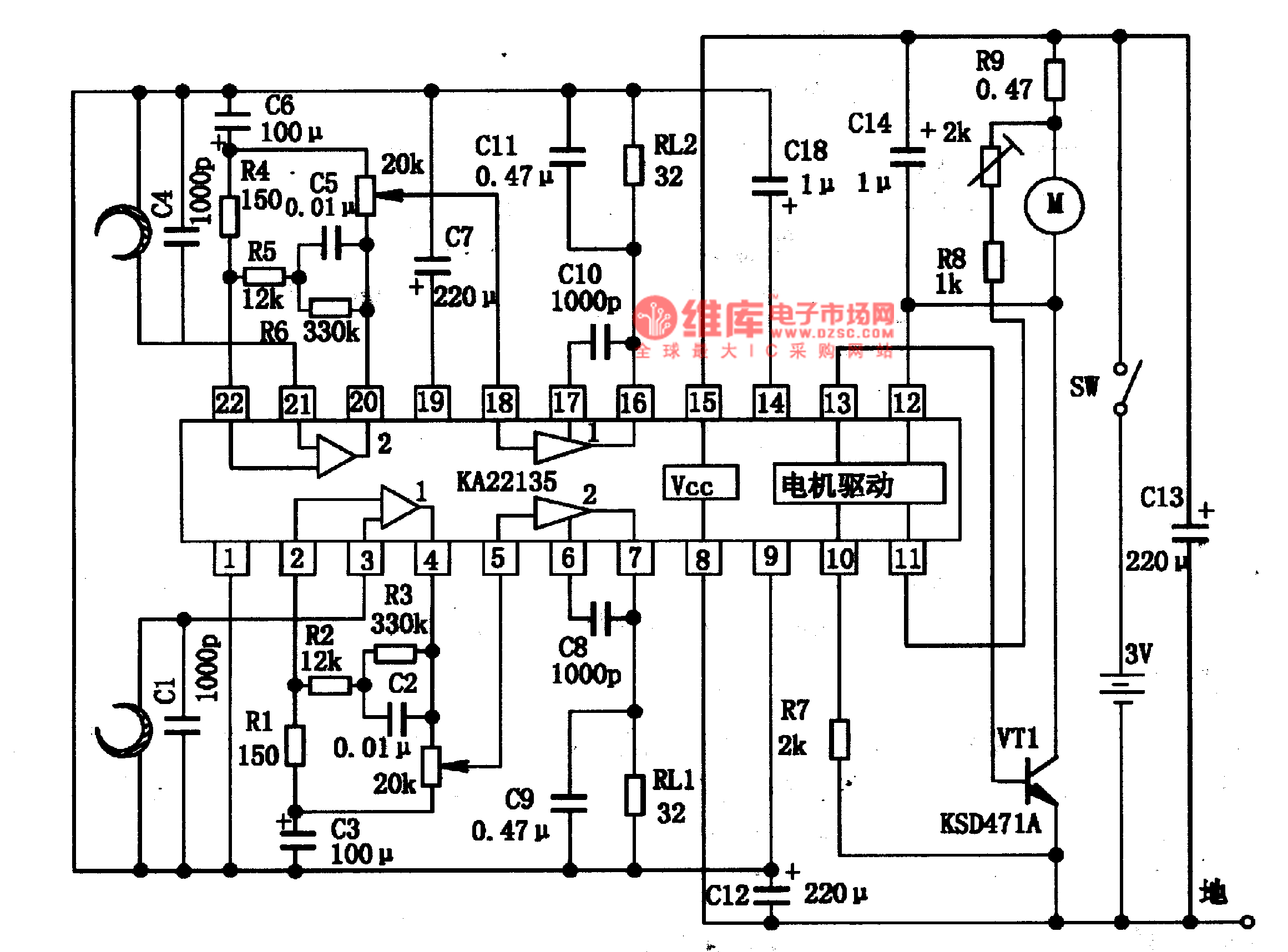

　　　　　　　　　　　　　　　　　　圖1-2  KA22135集成塊的內電路方框圖及典型應用電路

　　4、故障檢修提示

　　R5、R6、C5和R2、C2、為負反饋網絡，用來補償放音頻響，如放音低頻失真，應重點對該電路進行檢查。C18為交流接地電容，開路失效后會導致放音無聲。
