AN8812K伺服驅動集成電路圖

　　AN8812K是日本松下公司生產的伺服驅動集成電路，用于DVD機芯作激光頭伺服驅動用。

1.內電路方框圖

　　AN48812K集成電路內含4通道伺服驅動電路，其集成塊的內電路方框圖如圖1所示。

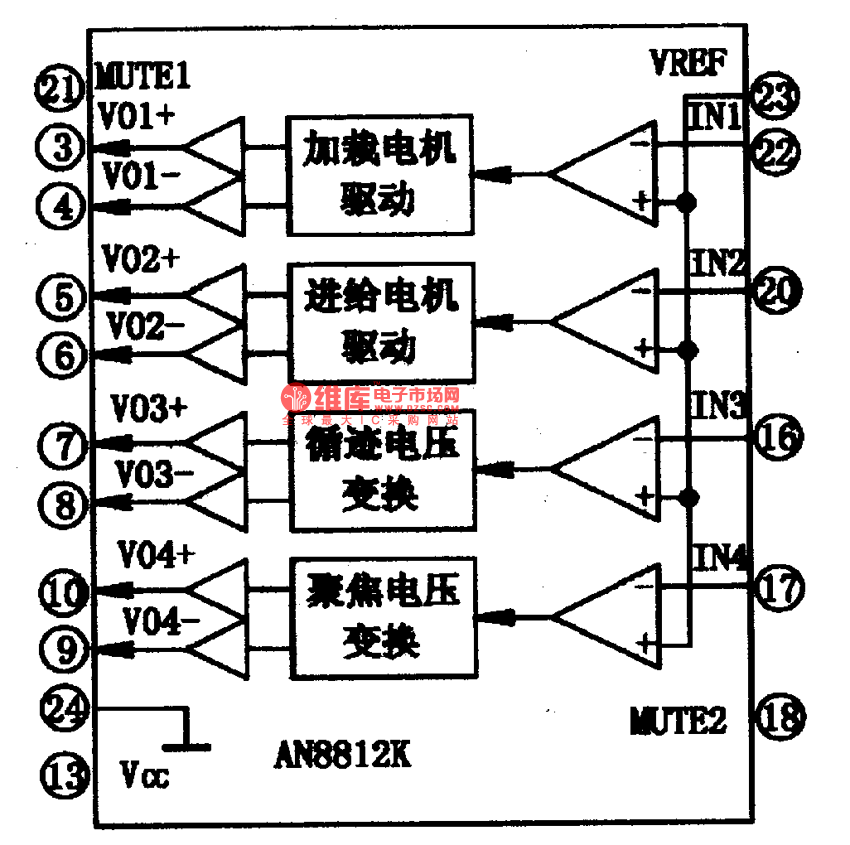

　　圖1 AN8812K集成塊的內電路方框圖

2.引腳功能及數據

　　AN8812K集成電路采用雙列直插24腳封裝形式，其集成電路的弓腳功能及數據見表1所列，該數據在王牌DVD-250O型DVD機上實測得。

　　表1 AN8812K集成電路的引腳功能及數據

　　提示:如4路驅動電路均無輸出，且ANN8812K表面燙手有焦糊味，則多為AN8812K本身損壞。
