CY7C53120神經元芯片及其應用

　　摘要：由Ｃｙｐｒｅｓｓ公司和Ｔｏｓｈｉｂａ公司制造的神經元芯片ＣＹ７Ｃ５３１２０是組成ＬｏｎＷｏｒｋｓ控制網絡的核心。其芯片內集成了介質訪問控制、網絡管理、控制應用等三個處理器，且內嵌ＬｏｎＴａｌｋ?yún)f(xié)議，并在ＲＯＭ固件映像中包含先編好的Ｉ／Ｏ驅動程序和網絡操作系統。文中介紹了ＣＹ７Ｃ５３１２０的內部結構、特點及具體應用。

　　１　概述

　�。茫伲罚茫担常保玻吧窠�(jīng)元芯片內集成了三個處理器，這是ＬｏｎＷｏｒｋｓ控制網絡的核心單元，網絡中所有節點的介質訪問控制、網絡管理、控制應用均由它完成。ＣＹ７Ｃ５３１２０的工作電壓為５Ｖ，時鐘頻率為１０ＭＨｚ（ＣＹ７Ｃ５３１２０Ｅ２）、４０ＭＨｚ（ＣＹ７Ｃ５３１２０Ｅ４）。片內有２ｋ（ＣＹ７Ｃ５３１２０Ｅ２）、４ｋ（ＣＹ７Ｃ５３１２０Ｅ４）字節的ＥＥＰＲＯＭ和２ｋ字節的ＳＲＡＭ以及１０ｋ（ＣＹ７Ｃ５３１２０Ｅ２）、１２ｋ（ＣＹ７Ｃ５３１２０Ｅ４）字節的ＲＯＭ。其內嵌的低壓檢測電路可用于防止電源電壓降低過程中的不正確操作和錯誤寫入。另外，ＣＹ７Ｃ５３１２０還內嵌ＬｏｎＴａｌｋ?yún)f(xié)議通信協議，并在ＲＯＭ固件映像中包含預先編好的Ｉ／Ｏ驅動程序和一個完整的網絡操作系統。ＣＹ７Ｃ５３１２０這些特征使得它非常適合于組成現場監視控制網絡。

　　ＣＹ７Ｃ５３１２０的主要特點：

　　●１１個可編程Ｉ／Ｏ引腳；

　　●內嵌２個１６位的可編程定時器／計數器；

　　●具有３４種不同類型垢Ｉ／Ｏ功能，可處理大量的輸入和輸出；

　　●ＲＯＭ固件映像中包含預先編好的Ｉ／Ｏ驅動程序，大大簡化了應用程序的編寫；

　　●２個ＣＰＵ用來處理內嵌的通信協議。通信ＣＰＵ與應用ＣＰＵ可并行工作；

　　●內嵌ＬｏｎＴａｌｋ?yún)f(xié)議，協議支持ＩＳＯ（國際標準化組織）所定義的ＯＳＩ（開放系統互連）參考模型的全部７層服務；

　　●ＲＯＭ固件映像中包含一個完整的網絡操作系統，可大大簡化應用程序的編寫；

　　●內嵌雙絞線收發器；

　　●通信模式和通信速率可支持不同類型的外部收發器；

　　●通信端口收發器模式和邏輯地址的信息都存儲在ＥＥＰＲＯＭ中；

　　●應用程序可存儲在ＥＥＰＲＯＭ中，并可通過網絡下載來更新應用；

　　●內嵌看門狗定時器；

　　●每個芯片都有唯一的ＩＤ號。此ＩＤ號可用于網絡的邏輯安裝；

　　●支持睡眠工作模式，以達到節能的目的；

　　●具有高阻抗通信端口（ＣＰ０～ＣＰ３）。

　�。病。茫伲罚茫担常保玻暗慕Y(jié)構

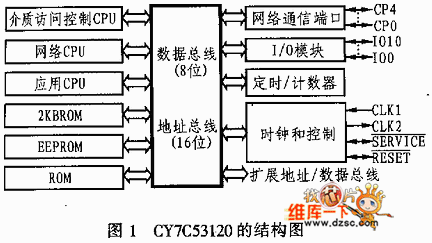

　�。茫伲罚茫担常保玻暗膬�(nèi)部結構如圖１所示。它主要由處理器單元、應用Ｉ／Ｏ口和通信端口三部分組成。

　�。玻�１　處理器單元

　�。茫伲罚茫担常保玻靶酒瑑�(nèi)集成有三個處理器，其中一個執行用戶應用程序，另兩個用于完成網絡任務。三個處理器的功能信內部共享存儲器區域之間關系如圖２所示。

　�。茫校眨�１是介質訪問控制（Ｍｅｄｉａ�。粒悖悖澹螅蟆。茫铮睿簦颍铮欤�ＭＡＣ）處理器，負責處理７層ＬｏｎＴａｌｋ?yún)f(xié)議的第１層和第２。ＣＰＵ－１的處理功能包括驅動通信子系統硬件和執行介質訪問算法。ＣＰＵ－１和ＣＰＵ－２使用可共享存儲區中的網絡緩沖區相互通信。

　�。茫校眨�２是網絡處理器，用來實現ＬｏｎＴａｌｋ?yún)f(xié)議的第３～６層。ＣＰＵ－２負責處理網絡變量、尋址、事務處理、證實、背景診斷、軟件定時器和網絡管理。ＣＰＵ－２使用網絡緩沖區與ＣＰＵ－１通信，并使用應用緩沖區與ＣＰＵ－３通信。這些緩沖區也位于共享存儲區中。當更新共享數據時，對這些緩沖區的訪問是由硬件信號裝置協調的，因為這樣可以避免沖突。

　　ＣＰＵ－３是應用處理器，用來執行用戶編寫的代碼，并執行應用程序代碼所調用的操作系統服務。使用的編程語音是Ｎｅｕｒｏｎ�。茫�Ｎｅｕｒｏｎ�。门缮�于ＡＮＳＩ　Ｃ語言，并對ＡＮＳＩ�。谜Z言進行了優化和增強，并能使用ＬｏｎＷｏｒｋｓ分布式控制系統的應用程序。

　�。玻�２　應用Ｉ／Ｏ口

　�。茫伲罚茫担常保玻熬哂校保眰�Ｉ／Ｏ引腳（ＩＯ０～ＩＯ１０），提供有３４種編程方式，并可通過編程支持不同的Ｉ／Ｏ對象，如電平、脈沖、頻率、編碼等各種信號模式，以及直接Ｉ／Ｏ對象、定時器／計數器Ｉ／Ｏ對象、串行Ｉ／Ｏ對象、并行Ｉ／Ｏ對象等。另外，２個１６位定時器／計數器可用于頻率和定時Ｉ／Ｏ。由固件產生的１５種軟件定時器并不占用應用處理器的運算時間，而由完成網絡功能的處理器實現。因此，用戶可直接使用軟件定時器，而不必考慮其具體操作。

　�。玻�３　通信端口

　　由ＣＰ０～ＣＰ４組成的通信接口可以工作在單端、差分模式或特殊模式，這些模式可直接驅動，也可外接變壓器驅動或外接４８５總線驅動。其傳輸速率的選擇范圍為０．６ｋｂｐｓ～１．２Ｍｂｐｓ。

　�。场∫�腳功能

　�。茫伲罚茫担常保玻熬哂校常材_ＳＯＩＣ和４４腳ＴＱＦＰ兩種封裝形式，圖３和圖４分別為ＳＯＩＣ封裝和４４腳ＴＱＦＰ封裝的引腳排列。各引腳的功能說明見表１所列。

　　表1 TMPN3210FE5M的引腳描述p100

SOIC-32引腳編號	TQFP-44引腳編號	引腳名稱	I/O	引  腳  功  能
15	15	CLK1	輸入	連接振蕩器或外部時鐘輸入
14	14	CLK2	輸出	連接振蕩器。當外部時鐘信息輸入CLK1時，CLK2懸空
1	40	RESET	I/O	復位引腳。（低態有效）
8	5	SERVICE	I/O	服務引腳。工作期間指示燈輸出
7，6，5，4	4，3，2，32	IO0IO3	I/O	大電流吸收能力（20mA）。通用I/O端口。當使用模數轉換器時，IO3用作芯片與外部電阻器的連接
3，30，29，28	42，36，35，32	IO4IO7	I/O	通用I/O端口�？芍贫↖O4IO7中的一個引腳為定時器/計數器1的輸入。輸出信號能傳達到IO0。IO4可用做定時器/計數器2的腳，此時IO1作為輸出引腳。當使用16位的模數轉換器時，IO4IO6當中一個引腳可用作模擬輸入，IO7必須通過適當?shù)耐獠侩娮杵鬟B接到適當?shù)耐獠侩娙萜骱虸O3
27，26，24	31，30，27	IO8IO 10	I/O	通用I/O端口，可與其它器件串行通信
2，11，12，18，25，32	9，10，19，29，38，41	VDD	I/O	電源輸入（典型值5.0V）
9，10，13，16，23，31	7，13，16，26，37	VSS	輸入	電源輸入（0V接地）
10	8	VPP	輸入	內部電路測試模式控制
19，20，17，21，22	20，21，18，24，25	CP0CP4	I/O	雙向測信端口。通過指定模式支持一些通訊協議
	1，6，11，12，17，22，23，28，33，34，39，44			NC

　�。础�應用系統

　　圖５所示是基于Ｎｅｕｒｏｎ芯片的應用系統，該系統由Ｎｅｕｒｏｎ芯片、收發器和應用電路等部分構成。

　　其中Ｎｅｕｒｏｎ芯片主要用于實現ＬｏｎＴａｌｋ?yún)f(xié)議服務，并執行節點中的應用程序。而收發器其實是連接Ｎｅｕｒｏｎ芯片和通信介質之間的接口，可用來支持雙絞線、電力線、無線射頻、光纖及紅外等多種介質的通信。應用電路是連接Ｎｅｕｒｏｎ芯片的Ｉ／Ｏ引腳到諸如傳感器、執行器、鍵盤、顯示器等Ｉ／Ｏ設備所需的電路�？梢园凑詹煌�的應用要求來配置Ｉ／Ｏ對象和編制Ｎｅｕｒｏｎ　Ｃ應用程序，以控制該應用系統的工作，并實現網絡通信功能。

　　從圖５所示的應用系統可知：Ｎｅｕｒｏｎ芯片的Ｉ／Ｏ可通過應用電路輸入或輸出數據與外界接口。借助于Ｎｅｕｒｏｎ芯片固件中的ＬｏｎＴａｌｋ支持協議，Ｎｅｕｒｏｎ芯片可通過收發器實現與網上其它應用系統的雙向數據通信。Ｎｅｕｒｏｎ芯片的強大功能和靈活結構，使其可以非常方便地組建分布式應用網絡系統。
