BA系列BA6435S集成電路實用檢測數據

　　BA6435S是微型直流雙向電動機控制與驅動電路，常用于錄像機的主導軸電動機控制與驅動，該電路具有驅動主導軸電動機旋轉（包括正轉、反轉、快轉、止動）、接收主導軸伺服誤差控制電壓對主導軸轉矩（速度和相位）進行控制、消除主導軸電動機的脈沖成分、為主導軸電動機中的3個霍爾電路提供電源、接收3組霍爾檢測信號并轉換成驅動電路的開關信號等功能。BA6435S為24腳雙列扁平式塑料封裝并帶散熱片，廣泛應用于NV－L10、NV－L15、NV－J25、NV－J27MC等錄像機中，其在松下NV－J27MC和NV-L15型錄像機電路IC2101上的正常工作電壓和在路電阻典型檢測數據分別如表1、表2所列，用MF14型三用表測得（電壓測量用DC擋，電阻測量用×100Ω擋）。

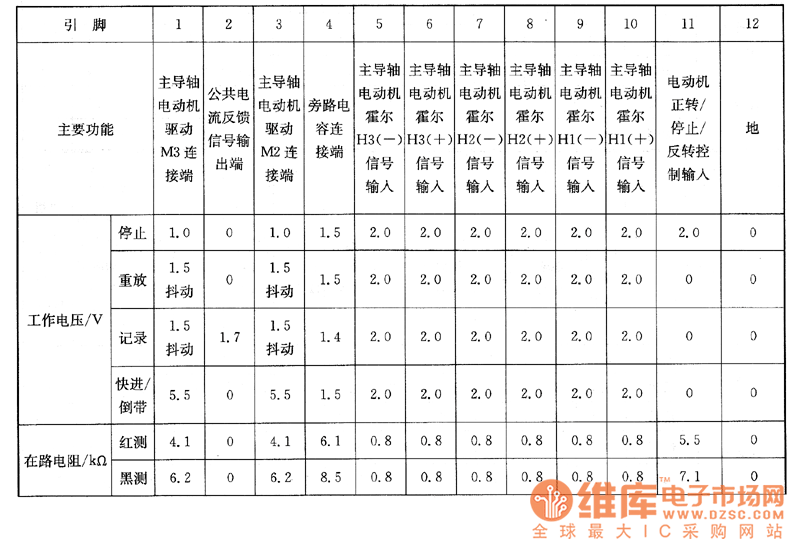

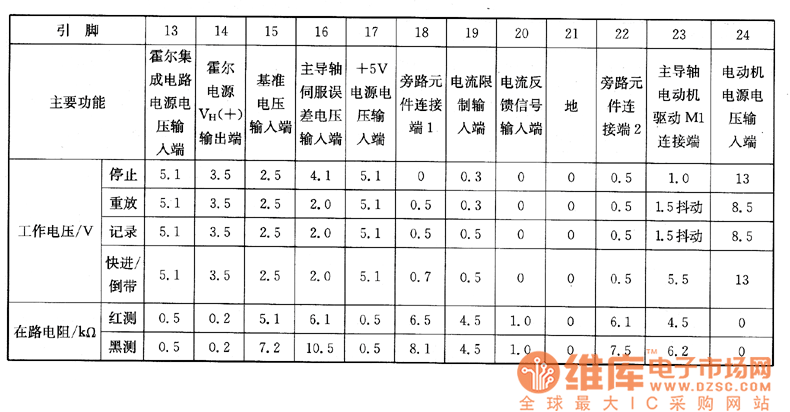

　　表1 BA6435S在松下NV-J27MC錄像機上的檢測數據
