ADuC812在三相電能測量系統中的應用

1 ADuC812簡介

ADuC812是全集成的高性能的12位數據采集系統，他在單個芯片內集成了8通道、12位能自校準ADC和2個12位DAC與8051兼容的MCU。

ADuC812片內帶有8kB的閃速／電擦除(Flash／EE)程序存儲器、640B的閃速／電擦除數據存儲器以及256B的SRAM，還能外接最多16MB的外部數據存儲器和最多64kB的外部程序存儲器。A／D轉換的速度最高可以達到200kb／s(12MHz晶振)。ADuC812自帶2．5V電壓基準；8通道高精度12bADC，2個12b電壓輸出DAC。在外圍接口上面，ADuC812帶有32條可編程的I／O線，包括UART串行口I／O，IZC兼容口SPI串行I／O�？刂妻D(zhuǎn)換器的靜態CPU標準、等待和掉電模式等特性，可用于低功耗的應用場合，該芯片采用52腳扁平四方形塑封(DQFP)。

ADuC812區別于51系列單片機的一個顯著特征就是能加載程序代碼給片內在線可編程閃速／電擦除程序存儲器。這種在線代碼加載利用UART串行口實現。串行加載允許用戶對在線連接的目標系統重新編程，因而不必使用其他的外部編程器。我們利用QuickStart開發系統工具，就可以通過串口從上位機直接把程序代碼寫入ADuC812的程序存儲器中，實現在系統編程，加快開發進程。

2 系統硬件設計

采用ADuC812設計的三相電能測量系統硬件框圖如圖1所示。在此電能測量系統中，ADuC812內部轉換器接受的模擬電壓的輸入范圍為0～十VREF，故需設計6路直流電平調整電路，將滿度220V電壓，5A電流對應地轉換為0．8VREF，這樣和標準表進行比對時就可以達到滿度120％的要求。利用ADuC812內部12bADC分別對電壓、電流進行采樣，將輸入信號鎖相倍頻4倍作為A／D轉換啟動信號，以保證每周波精確采樣4點。實時計算電壓U、電流／和功率戶并計算電能U／的累加值，每當電能值累加0．01 kW時通過P3．4口送出一個脈沖，以作校驗使用。電能值掉電時保存在ADuC812內部閃速／電擦除數據存儲器中，作為下次開機電能累加的初始值。

由于ADuC812內只有一個A／D轉換器，故對6路信號的采樣要通過內部的模擬開關進行切換。為保證信號采集的實時性，對6路信號的轉換是這樣實現的：第1路信號由鎖相倍頻電路輸人23管腳CONVST啟動ADC轉換，另外5路信號的ADC轉換由ADuC812內部定時器2的溢出位用作起始觸發脈沖輸入依次啟動，并盡量提高采樣頻率(采用10kHz)，讓信號間的延時最小。

3 電力參數的算法

在該三相電能測量系統中，采用ADuC812作CPU，將電網頻率4倍頻，以確保每周波采樣4點，并實時計算每周波內各相電壓有效值U，電流有效值I，三相總有功以及各相有功功率值P、無功功率Q、功率因數COSφ和電能W。其各項計算公式見式(1)～式(6)�？偟挠泄�功率、無功功率和電能值為三相的總和。對于功率因數，為了方便軟件編程的實現，利用式(6)進行計算。式中N為每周波的采樣點數，u，i為AD采集的電壓、電流的瞬時值。

4 系統軟件設計

系統軟件要完成對采集數據的處理和各電力參數的計算，并將結果送數碼管顯示。包括主程序、ADC中斷服務子程序，程序用C語言編寫，大大提高了開發效率。

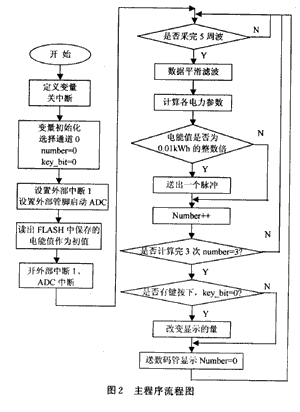

主程序流程圖如圖2所示。首先進行初始化，包括關中斷、定義變量和常數、對各變量置初始值、設置外部中斷1和外部管腳起動AD模式。完成初始化工作后，讀出上次開機運行記錄的電能值，開中斷。每采完5周波，將電壓、電流乘積的累加和進行濾波，濾波后的電能值乘以系數尺，每當電能值累加0．01kW時，從I／O口(P3．4)送出一個脈沖；根據式(1)～式(6)，分別計算出電壓、電流有效值、有功、無功、功率因數以及電能各參數，并響應按鍵，選擇參數送數碼管顯示。

ADC中斷服務子程序流程圖如圖3所示。在中斷服務程序完成如下工作：首先關中斷，讀取AD轉換值存入內部數據區，判斷是否對6路信號各采完一個點，巳完成則送出6個數據到外部數據區保存；然后進人通道選擇，進行模擬開關的切換，之后開中斷并返回。

系統軟件的設計還有一個重要的任務就是要在斷電的時候?qū)㈦娔苤当４娴狡瑑?nèi)閃速／電擦除數據存儲器中。我們利用了電源監視器中斷，斷電時產生并進人中斷，在中斷程序中將電能值寫入片內閃速／電擦除數據存儲器保存。由于ADuC812片內閃速／電擦除數據存儲器必須按字節編程，而保存的電能值為float型，需占4B，所以根據float型數據的存儲格式將電能值對應保存在閃速／電擦除數據存儲器一頁的4B內，在主程序中相應地把閃速／電擦除數據存儲器的數據還原為電能值。程序代碼如下：

void power_lose() interrupt 8 ／／中斷向量
{
EADRL=0x01； ／／置頁指針
ECON=Ox05； ／／擦除
pu2=&energy_sum；
／／電能值保存于float型變量energy_sum中
for(m=0；m<4；m++)
{
energy_split[m]＝*pu2；
pu2++；
}
EDATAl=energy_split[0]；
EDATA2=energy_split[1]；
EDATA3=energy_split[2]；
EDATA4=energy-split[3]；
EADRL=0x01； ／／置頁指針
ECON=0x02； ／／寫入
while(1)；

5 結果與討論

通過多次測試，我們發現這一電能測量系統能達到預定的實時采樣要求，能對每周波精確倍頻采樣，并能實時計算顯示各電力參數，而且具有良好的穩定性和可靠性。我們采用JWD-3型數控校表源作為輸入信號源，與EWH3005MC標準功率電能表(0．1級)進行比對，測試結果表明該三相電能測量系統能達到5‰的高精度(見表1)，且儀器成本低、功能強、功耗低。因此，預計其市場前景非常廣闊。
